Наконечник кабельный ТМЛ(DIN) 16-10 - 65242 КВТ

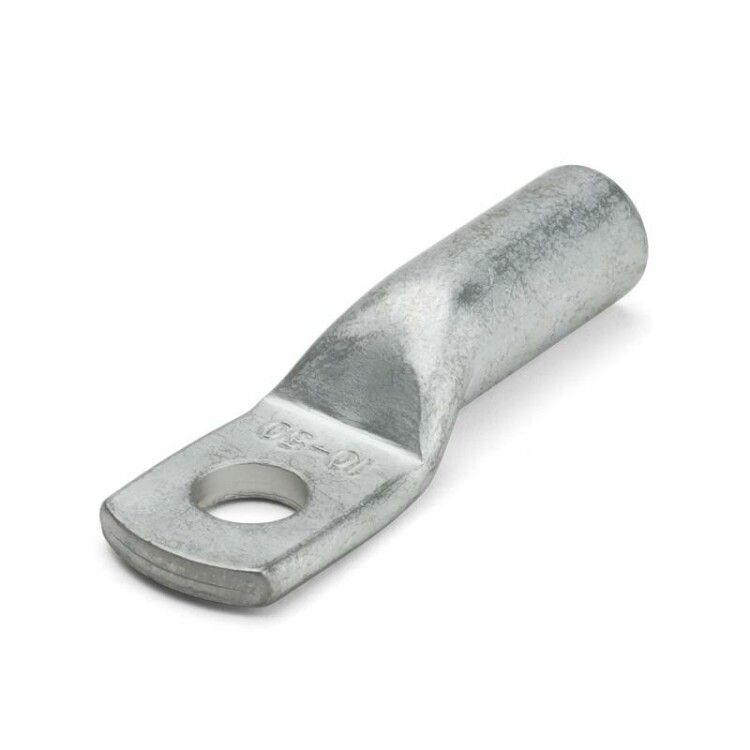

Наконечник кабельный медный луженый ТМЛ(DIN) 16-10-5,5 от бренда КВТ (артикул 65242) предназначен для надёжного оконцевания медных жил сечением 16 мм2 методом опрессовки. Продукт соответствует международному стандарту DIN 46235 и применяется в силовых цепях до 35 кВ, особенно там, где важна устойчивость к коррозии и долговечность соединений.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 16-10-5,5 используется для оконцевания медных проводов и кабелей перед подключением к зажимам, клеммным колодкам, автоматическим выключателям или другому оборудованию. Подходит для установки в распределительных щитах, на трансформаторах, двигателях, панелях управления и других устройствах, требующих прочного и долговечного контакта. Особенно эффективен в условиях повышенной влажности, перепадов температур и агрессивной среды благодаря лужению.

Технические характеристики

• Номинальное сечение проводника: 16 мм2
• Диаметр отверстия: 10 мм
• Наружный диаметр: 8,5 мм
• Тип монтажа: опрессовка
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2)
• Угол соединения: 180° (прямой)
• Форма контактной площадки: кольцевая
• Количество монтажных отверстий: 1
• Номинальное напряжение: 35 кВ
• Стандарт: DIN 46235
• Цвет: серый

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ(DIN) 16-10-5,5 совместим с пресс-клещами, оснащёнными матрицами для опрессовки наконечников типа ТМЛ. На трубной части нанесена двухдорожечная разметка - она указывает, где необходимо выполнить одну или две опрессовки в зависимости от ширины матрицы. Для обеспечения герметичности и механической прочности рекомендуется использовать матрицу, соответствующую сечению 16 мм2 и диаметру отверстия 10 мм. Перед монтажом зачищается изоляция на длину, равную глубине гильзы наконечника - не более того, чтобы не повредить жилу.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 46235 - одному из самых строгих и широко принятых нормативов на медные кабельные наконечники. Напряжение 35 кВ позволяет применять его в высоковольтных системах, однако важно соблюдать требования по изоляции и заземлению всей цепи. Лужение обеспечивает электроизоляционную стабильность и предотвращает образование оксидов на поверхности меди, что снижает риск нагрева и возгорания в месте контакта.

Преимущества

• Высокая электропроводность за счёт чистой меди марки М1
• Защита от коррозии благодаря олово-висмутовому покрытию - срок службы увеличен в агрессивной среде
• Чёткая разметка на трубе упрощает контроль качества опрессовки
• Соответствие DIN 46235 гарантирует взаимозаменяемость с другими европейскими компонентами
• Прямой угол (180°) удобен для прокладки в плотных распределительных щитах

Ограничения применения

Наконечник кабельный медный луженый ТМЛ(DIN) 16-10-5,5 не предназначен для многожильных алюминиевых проводов - он рассчитан исключительно на медные жилы. Также не следует использовать его в условиях постоянного механического воздействия, вибраций или частых изгибов - для таких задач нужны специальные наконечники с усиленной конструкцией. Температурный режим ограничен рабочими условиями, предусмотренными стандартом DIN; превышение допустимых значений может привести к деформации металла или разрушению лудящего слоя.

Примеры использования

• Подключение медного кабеля 16 мм2 к клемме автомата в распределительном щите
• Завершение фазного провода на входе в частотный преобразователь
• Присоединение жилы к выводу электродвигателя мощностью 5–7,5 кВт
• Монтаж в промышленных конвейерных системах с высокой влажностью
• Установка в силовых пунктах на объектах ЖКХ, энергообъектах, заводах

Практические советы

• Перед опрессовкой проверьте соответствие диаметра отверстия (10 мм) болта или винта, к которому будет подключаться наконечник - не подходят меньшие крепления
• Не используйте плоскогубцы вместо пресс-клещей - это приведёт к плохому контакту и перегреву
• При работе в сыром помещении дополнительно смажьте место соединения антикоррозийной пастой - даже с лужением возможна длительная эрозия
• При закручивании болта не переусердствуйте - максимальный момент указан в техпаспорте оборудования, к которому подключается наконечник
• Упаковка содержит 100 штук - храните в сухом месте, избегайте попадания воды и прямых солнечных лучей
