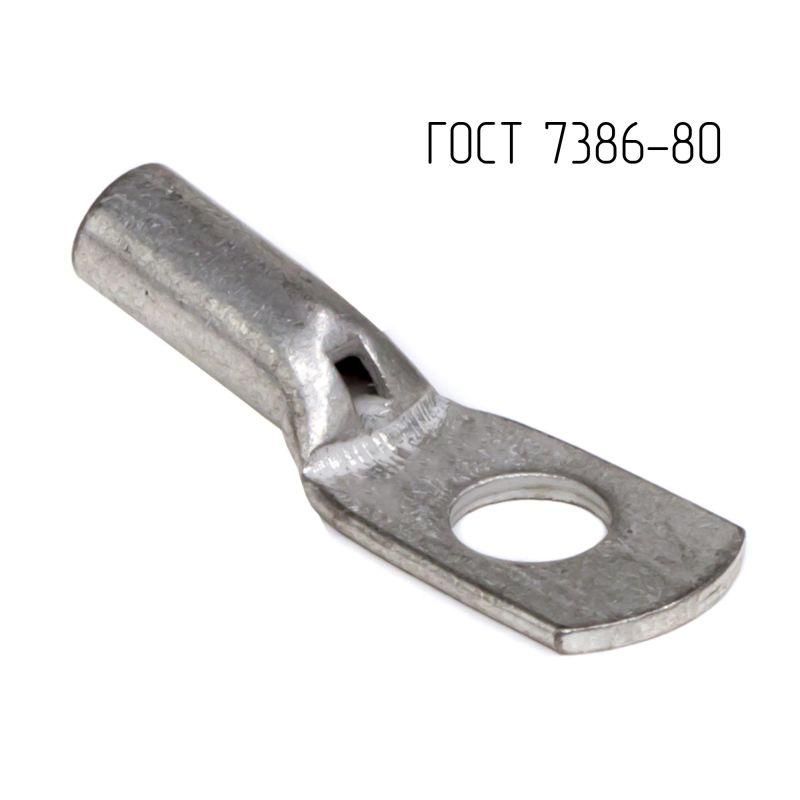

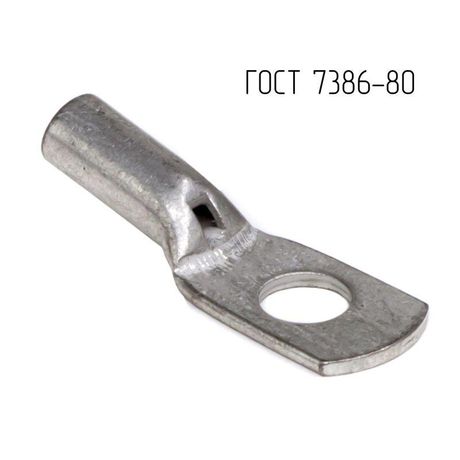

Наконечник 16-8-6-М-Т2 ГОСТ 7386-80 | CLC16-8-6G80T2 DKC ДКС

Наконечник кабельный трубчатый кольцевой 16 мм2 M8 ГОСТ 7386-80 от DKC (ДКС) - надёжное решение для оконцевания медных жил сечением 16 мм2, обеспечивающее прочное и долговечное соединение при обжиме. Артикул clc16-8-6g80t2 соответствует ГОСТ 7386-80 и подходит для промышленного и энергетического оборудования.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 16 мм2 M8 ГОСТ 7386-80 используется для оконцевания одножильных и многожильных медных проводов и кабелей. Применяется там, где требуется надёжное механическое и электрическое соединение через болтовые зажимы - например, в распределительных щитах, контакторах, автоматических выключателях, шинах и на выводах электрооборудования. Подходит для установки на станках, конвейерах, системах освещения и других устройствах с высокими требованиями к надёжности контакта.

Технические характеристики

• Поперечное сечение кабеля: 16 мм2
• Диаметр резьбы: M8 (для болта крепления)
• Материал: медь М1 - высокая проводимость и пластичность
• Защитное покрытие: лужёное - предотвращает окисление и коррозию
• Форма контактной площадки: кольцевая - обеспечивает равномерное давление при затяжке
• Угол соединения: 180° - прямое расположение провода относительно болта
• Способ монтажа: обжим - требует специального инструмента
• Количество отверстий: одно - для одного болта М8
• Наличие смотрового отверстия: да - позволяет контролировать глубину запрессовки жилы
• Класс проводника: несколько - совместим с одножильными и многожильными жилами
• Номинальный ток: до 100 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 16 мм2 M8 ГОСТ 7386-80 совместим с любыми болтами класса точности 4H/5H и гайками М8. Для монтажа необходим обжимной инструмент с матрицей под сечение 16 мм2 и типом наконечника «трубчатый». Перед обжимом зачищается изоляция на длину, соответствующую длине гильзы - обычно 18–22 мм. Внутренняя фаска на гильзе упрощает введение жилы, снижает риск повреждения проводников. После обжима проверьте плотность соединения и видимость жилы в смотровом отверстии - она должна полностью заполнить гильзу.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, что гарантирует стандартизированные размеры, механическую прочность и электрическую безопасность. Лужёное покрытие соответствует требованиям к антикоррозийной защите в условиях повышенной влажности. Номинальный ток 100 А подтверждён нормами ПУЭ-7, что допускает применение в силовых цепях промышленного уровня. Соответствует требованиям безопасности при работе с напряжением до 1000 В переменного тока.

Преимущества

• Высокая проводимость меди М1 минимизирует потери и нагрев в месте соединения
• Лужёное покрытие продлевает срок службы в агрессивных средах (пыль, влага, химикаты)
• Наличие смотрового отверстия исключает некачественный обжим - контроль на этапе монтажа
• Геометрическая точность по ГОСТ 7386-80 обеспечивает совместимость с широким спектром клемм и зажимов
• Внутренняя фаска на гильзе снижает усилие при введении жилы и защищает проводники от перегиба

Ограничения применения

• Не применяется для алюминиевых жил - материал медный, несовместим с алюминием
• Не предназначена для частых демонтажей - обжим является постоянным соединением
• Работает только при температуре окружающей среды от -40C до +85C - выход за пределы может вызвать деформацию или потерю контакта
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>105C)
• Требуется обязательная правильная процедура обжима - использование неподходящего инструмента приведёт к плохому контакту или разрушению наконечника

Примеры использования

• Подключение входных кабелей к главному автоматическому выключателю в щитовой
• Запитка двигателей мощностью до 15 кВт через контакторы
• Соединение шины PE/N в распределительном щите
• Присоединение кабеля к клеммам преобразователей частоты
• Обустройство заземляющих контуров в промышленных объектах

Практические советы

• Выбирайте обжимной инструмент с регулировкой усилия - для 16 мм2 оптимально 10–12 тонн давления
• Перед обжимом удалите все следы окисления с жилы - даже микроскопические участки снижают проводимость
• Проверяйте, чтобы жила полностью вошла в гильзу - смотровое отверстие должно показывать её конец
• При использовании в влажных помещениях дополнительно смажьте место соединения ингибитором коррозии
• Артикул clc16-8-6g80t2 от DKC совместим с сериями Quadro - можно использовать в комплектах с другими элементами этой линейки
• Храните наконечники в сухом месте - лужёное покрытие устойчиво, но длительное воздействие влаги может вызвать помутнение
