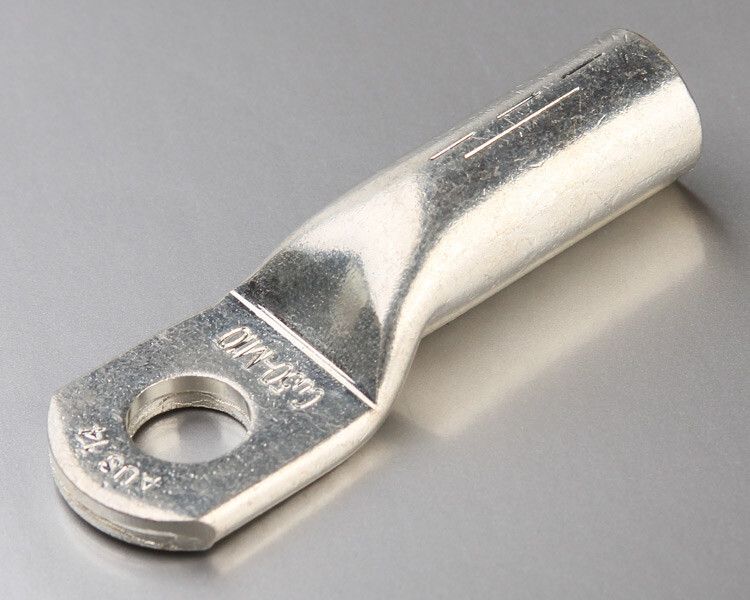

Наконечник кабельный ТМЛ(DIN) 16-8 - 58654 КВТ

Наконечник медный луженый ТМЛ(DIN) 16-8-5,5 от КВТ - это надёжный элемент для оконцевания медных проводов и кабелей сечением 16 мм2 методом опрессовки. Артикул 58654 соответствует международному стандарту DIN 46235 и предназначен для работы в сетях до 35 кВ. Упакован по 100 штук, что удобно для крупных проектов.

Назначение и область применения

Наконечник медный луженый ТМЛ(DIN) 16-8-5,5 используется для создания прочного и долговечного соединения между медным проводом и зажимом, болтом или шиной. Применяется там, где требуется надёжный электрический контакт при высоких токах и нагрузках. Подходит для монтажа в распределительных щитах, силовых установках, трансформаторах, ячейках КРУ и других устройствах среднего напряжения до 35 кВ.

Технические характеристики

• Номинальное сечение кабеля: 16 мм2
• Диаметр отверстия: 8 мм - позволяет использовать болты M8
• Наружный диаметр: 8,5 мм
• Материал: рафинированная медь марки М1 - обеспечивает низкое электрическое сопротивление
• Покрытие: луженое (олово-висмутовое) - защищает от окисления и улучшает свариваемость
• Угол соединения: 180° - прямой, без изгиба, для компактного монтажа
• Количество монтажных отверстий: 1
• Форма контактной площадки: кольцевая - равномерное распределение давления при затяжке
• Номинальное напряжение: до 35 кВ
• Стандарт: DIN 46235 - европейский эталон качества для кабельных наконечников
• Разметка: двухдорожечная на трубной части - указывает положение и число опрессовок в зависимости от матрицы
• Цвет: серый

Совместимость и монтаж

Наконечник медный луженый ТМЛ(DIN) 16-8-5,5 совместим с пресс-клещами, оснащёнными матрицами для сечений 16 мм2. Для правильной опрессовки необходимо использовать две матрицы, расположенные на расстоянии друг от друга - это указано на двойной разметке корпуса. Глубина запрессовки должна точно соответствовать длине трубки наконечника. Не допускается использование инструментов с неподходящими матрицами - это снижает механическую прочность и увеличивает риск перегрева контакта.

Безопасность и стандарты

Изделие соответствует стандарту DIN 46235 - одному из самых строгих и признанных в мире нормативов для медных кабельных наконечников. Напряжение до 35 кВ позволяет применять его в системах среднего напряжения, включая подстанции и распределительные пункты. Лужёное покрытие предотвращает коррозию даже во влажной среде, повышая безопасность эксплуатации.

Преимущества

• Высокая электропроводность благодаря меди марки М1
• Защита от коррозии - лужение сохраняет контактную способность десятилетиями
• Чёткая разметка на трубке - исключает ошибки при опрессовке
• Соответствие DIN 46235 - гарантированная совместимость с европейским оборудованием
• Прямой угол - экономит место при плотном монтаже
• Упаковка по 100 шт. - удобна для профессионального использования

Ограничения применения

Наконечник медный луженый ТМЛ(DIN) 16-8-5,5 нельзя использовать для алюминиевых проводов - материал несовместим, возможен гальванический эффект. Также он не предназначен для многожильных проводов без предварительной прессовки жил. Не рекомендуется применять в условиях постоянного воздействия открытого пламени или температур выше +90 C длительно - это может повредить лудение и изоляцию. Не применяйте в качестве самостоятельного изоляционного элемента - всегда комбинируйте с термоусадкой или другими средствами защиты.

Примеры использования

• Подключение кабелей к шинам в КРУ-10 кВ
• Завершение фазных проводов в трансформаторных подстанциях
• Монтаж заземляющих проводников в промышленных цехах
• Соединение кабелей с автоматическими выключателями и рубильниками
• Обустройство силовых цепей на конвейерах и насосных станциях

Практические советы

• Перед опрессовкой обязательно зачистите конец кабеля до металлического блеска - остатки изоляции снижают надёжность контакта
• Выбирайте матрицу по ширине и глубине, соответствующей разметке на наконечнике - не используйте универсальные или слишком большие матрицы
• Проверьте после опрессовки: соединение не должно люфтить, а следы от матриц должны быть чётко видны и равномерны
• Для защиты от внешних факторов (влага, пыль) наденьте термоусадочную трубку поверх наконечника
• Артикул 58654 - один из самых ходовых в линейке КВТ. Храните запас в мастерской - замена занимает минуты, а простои - часы
