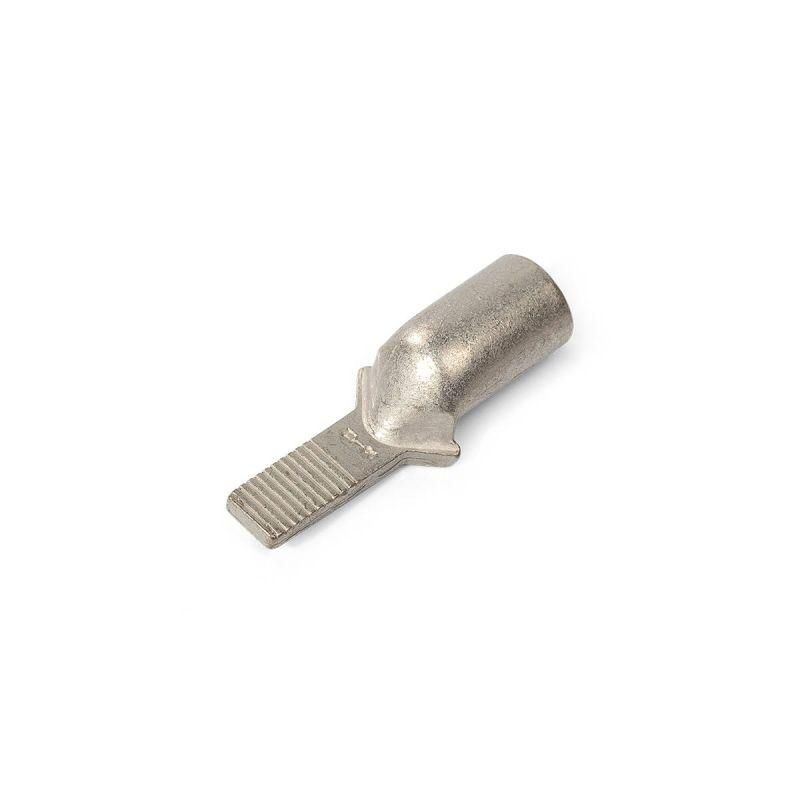

Наконечник кабельный штифтовой НШМЛ 16-12 медный луженый - 87462 КВТ

Наконечник кабельный штифтовой НШМЛ 16-12 от КВТ предназначен для надёжного соединения медных кабелей с клеммами автоматических выключателей и других устройств с узкими контактными площадками. Упакован по 100 штук, что удобно для массового монтажа.

Назначение и область применения

Наконечник кабельный штифтовой НШМЛ 16-12 используется для оконцевания многожильных медных проводов сечением 16 мм2 перед подключением к клеммам. Подходит для установки на автоматах, контакторах, рубильниках и других устройствах, где требуется компактный и надёжный контакт. Особенно эффективен там, где ширина клеммы ограничивает использование обычных наконечников.

Технические характеристики

• Тип: штифтовой, с цилиндрическим выходом под болт M12
• Сечение кабеля: 16 мм2
• Материал: рафинированная медь марки М1 - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Покрытие: олово-висмутовое лужение - защищает от окисления, повышает долговечность в условиях повышенной влажности (климатическое исполнение Т2)
• Рабочее напряжение: до 1 кВ
• Подходящий диаметр жилы: для кабелей 1, 2 и 3 класса гибкости
• Упаковка: 100 штук в одной упаковке

Совместимость и монтаж

Наконечник кабельный штифтовой НШМЛ 16-12 требует опрессовки специальными матрицами. Для качественного соединения используйте гидравлический пресс с матрицами, совместимыми с продукцией КВТ - они обеспечивают шестигранную форму обжима, исключающую деформацию и снижающую риск перегрева. Обжим должен выполняться на участке трубы наконечника, не затрагивая изоляцию кабеля. Диаметр штифта соответствует стандартному болту M12, что позволяет легко фиксировать его в клеммах большинства бытовых и промышленных аппаратов.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам на рабочее напряжение до 1 кВ. Лужение по ГОСТ Р 50920-2006 обеспечивает устойчивость к коррозии в средах с повышенной влажностью. Применение рекомендовано в соответствии с ПУЭ для соединений, подвергающихся механическим нагрузкам и температурным колебаниям.

Преимущества

• Высокая надёжность соединения благодаря точной форме шестигранного обжима
• Защита от окисления - лужение продлевает срок службы в агрессивных условиях
• Стандартный штифт M12 - совместим с большинством коммерческих и промышленных клемм
• Оптимальная плотность упаковки - 100 штук в упаковке снижает стоимость единицы при крупном монтаже

Ограничения применения

• Не предназначена для одножильных жил - возможен разрыв провода при обжиме
• Не применяется в сетях выше 1 кВ
• Требуется обязательное применение подходящих матриц; некорректный обжим приведёт к перегреву и отказу контакта
• Не рекомендуется использовать в условиях постоянного воздействия агрессивных химикатов - даже лужение имеет предел устойчивости

Примеры использования

• Подключение силовых кабелей к автоматическим выключателям серии ABB, Schneider Electric, IEK
• Фиксация кабелей на клеммах частотных преобразователей и пускателей
• Обустройство распределительных щитов на заводах, в логистических комплексах и объектах ЖКХ
• Замена старых наконечников при модернизации электрощитов

Практические советы

• Перед обжимом удалите изоляцию точно на длину трубки наконечника - лишняя изоляция внутри ухудшает контакт
• Проверьте соответствие диаметра штифта и зажима клеммы - не все клеммы рассчитаны на M12
• Используйте только оригинальные матрицы КВТ - другие могут давать неполный обжим или трещины в меди
• При работе в сыром помещении проверяйте состояние покрытия каждые 6–12 месяцев - при появлении белого налёта замените наконечники
• Храните упаковку герметично - даже лужение может терять эффективность при длительном контакте с воздухом и влагой
