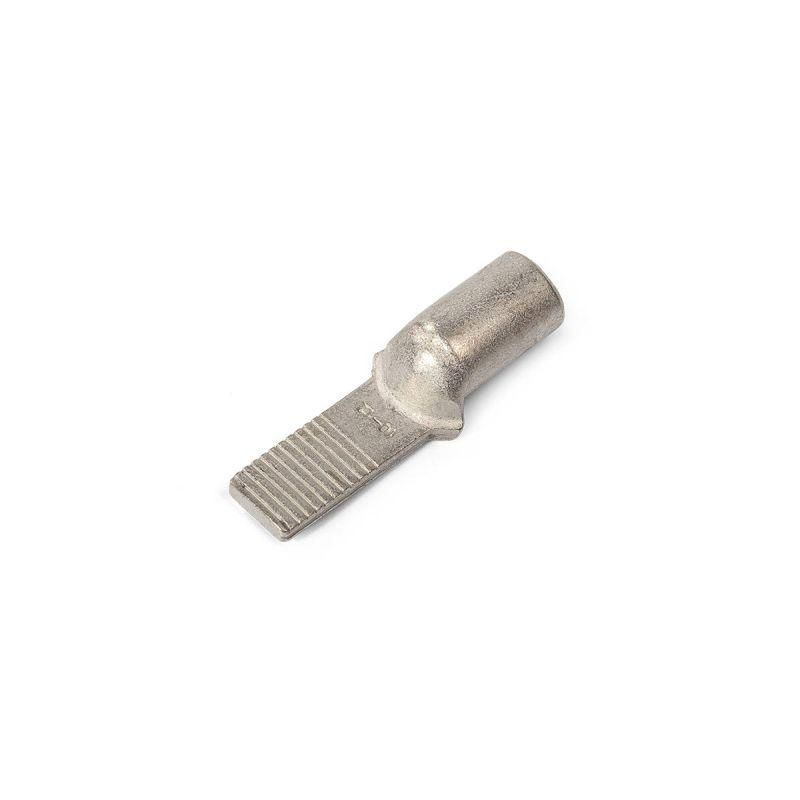

Наконечник кабельный штифтовой НШМЛ 10-12 медный луженый - 87461 КВТ

Наконечник кабельный штифтовой НШМЛ 10-12 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 10 мм2 методом опрессовки. Узкий фланец и штыревая форма позволяют использовать этот наконечник там, где важна компактность - например, при подключении к клеммам автоматических выключателей. Упакован по 100 штук, что удобно для массового монтажа.

Назначение и область применения

Наконечник кабельный штифтовой НШМЛ 10-12 применяется для оконцевания многожильных медных проводников перед подключением к клеммным зажимам. Подходит для установки на устройства с узкими контактными площадками: автоматические выключатели, контакторы, рубильники, распределительные щиты. Штыревая форма обеспечивает плотный контакт с клеммами, а лужёное покрытие снижает риск окисления в условиях повышенной влажности.

Технические характеристики

• Номинальное сечение провода: 10 мм2
• Форма контактной площадки: штыревая (штифтовая)
• Угол соединения: прямой
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (класс климатического исполнения Т2)
• Исполнение фланца: узкое - для установки в тесных местах
• Класс проводника: совместим с жилами 1, 2 и 3 классов гибкости
• Рабочее напряжение: до 1 кВ
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник кабельный штифтовой НШМЛ 10-12 требует использования специальных матриц для опрессовки. Производитель рекомендует применять матрицы с шестигранной формой, совместимые с гидравлическими прессами КВТ. Диаметр трубной части рассчитан под зачистку жил соответствующего сечения - не используйте более толстые или слишком мягкие провода, чтобы избежать плохого контакта. Для монтажа: зачистите жилу на длину, равную глубине трубки наконечника, вставьте её полностью, затем произведите опрессовку двумя-тремя ударами пресса.

Безопасность и стандарты

Лужёное покрытие соответствует требованиям климатического исполнения Т2 - устойчиво к воздействию влаги и температурных перепадов в помещениях с нормальной влажностью. Применение материала М1 и точная геометрия обеспечивают механическую прочность и минимальное переходное сопротивление. Соответствует общепринятым практикам безопасности для низковольтных цепей до 1 кВ.

Преимущества

• Узкий фланец позволяет монтировать наконечник даже в плотно укомплектованных щитах
• Лужение предотвращает окисление меди, продлевая срок службы соединения
• Совместимость с несколькими классами гибкости проводов - универсальность для разных типов кабелей
• Высокая точность изготовления гарантирует надёжную опрессовку без повреждений жилы
• Упаковка по 100 штук снижает стоимость единицы и удобна для командной работы

Ограничения применения

• Не предназначена для одножильных жёстких проводов большого сечения - возможен излом при изгибе
• Не используется в условиях постоянного погружения в воду или агрессивных средах - лужение не заменяет герметичную изоляцию
• Требует обязательного использования подходящего пресса и матриц; попытки зажима плоскогубцами приведут к слабому контакту и перегреву
• Не подходит для клемм с шагом больше 15 мм - узкая форма не обеспечит удержание

Примеры использования

• Подключение входных кабелей к автоматическим выключателям серии ABB S200, Schneider iC60
• Завершение фазных и нулевых жил в распределительных щитах промышленных станков
• Монтаж кабелей в системах управления конвейерами, где требуется частый доступ к клеммам
• Обслуживание силовой аппаратуры в пищевой и химической промышленности - благодаря лужению устойчив к периодическому увлажнению

Практические советы

• Перед опрессовкой проверьте, что зачищенная жила полностью заполняет трубку наконечника - недостаточная длина вызывает плохой контакт
• Используйте только оригинальные матрицы КВТ - другие могут деформировать форму и снизить надёжность соединения
• При работе в условиях влажности дополнительно смазывайте место соединения антикоррозийной пастой
• Не экономьте на инструменте: качественная опрессовка - залог долговечности всей системы
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может повредить покрытие
