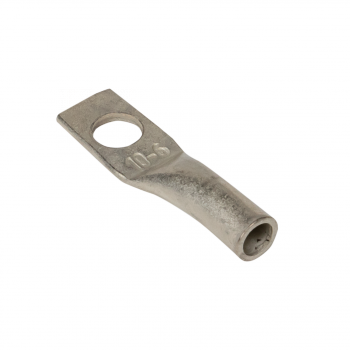

Наконечник медный луженый ТМЛ DIN 10-6 PROxima | tml-din-10-6 EKF

Наконечник медный луженый ТМЛ DIN 10-6 от EKF серии PROxima предназначен для надёжного оконцевания медных жил сечением 10 мм2 с помощью опрессовки, обеспечивая прочное болтовое соединение с шинами и оборудованием.

Назначение и область применения

Наконечник медный луженый ТМЛ DIN 10-6 используется для подготовки концов медных проводов и кабелей к болтовому соединению. Применяется там, где требуется устойчивый контакт с высокими токовыми нагрузками - например, на силовых щитах, распределительных устройствах, контакторах, автоматических выключателях и шинах постоянного/переменного тока.

Технические характеристики

• Номинальное поперечное сечение: 10 мм2 - подходит для проводов с такой площадью поперечного сечения
• Диаметр отверстия: 6 мм - совместим с болтами M6
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Покрытие: лужёное - защищает от окисления, повышает долговечность в условиях повышенной влажности
• Способ монтажа: опрессовка - требует специальных клещей, исключает пайку
• Форма фланца: кольцевая - равномерно распределяет усилие при затяжке болтом
• Тонкий фланец: да - позволяет компактно размещать наконечник в ограниченном пространстве
• Количество монтажных отверстий: одно - для одиночного болтового соединения
• Маркировка: серая - соответствует цветовой системе EKF для быстрой идентификации сечения

Совместимость и монтаж

Наконечник ТМЛ DIN 10-6 совместим с любым оборудованием, имеющим болтовые зажимы M6. Для установки необходимы гидравлические или механические клещи для опрессовки с матрицей, подходящей под сечение 10 мм2 и тип наконечника TML. Убедитесь, что глубина запрессовки соответствует рекомендациям производителя клещей - недостаточная или избыточная опрессовка снижают надёжность соединения. Лужёное покрытие не требует предварительной зачистки перед монтажом, но поверхность жилы должна быть чистой и сухой.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN 46228-1, который регламентирует форму, размеры и электротехнические параметры наконечников. Соответствие стандарту гарантирует взаимозаменяемость с другими изделиями, произведенными по этой норме. Наконечник не содержит свинца и соответствует RoHS.

Преимущества

• Лужёное покрытие замедляет образование оксидов, продлевая срок службы соединения
• Тонкий кольцевой фланец экономит место в плотных распределительных щитах
• Стандартные размеры обеспечивают совместимость с широким спектром оборудования
• Высокая проводимость меди минимизирует потери энергии и нагрев
• Чёткая серая маркировка ускоряет выбор нужного типа при сборке

Ограничения применения

• Не применяется для алюминиевых жил - материал рассчитан только на медь
• Не предназначена для пайки - использование паяльника разрушает лудёное покрытие и снижает надёжность
• Работает только при температуре до +105 C - превышение вызывает деформацию и потерю контакта
• Не подходит для частых вибраций без дополнительной фиксации - возможна люфт-коррозия

Примеры использования

• Подключение входного кабеля 10 мм2 к главной шине PE в щите управления
• Завершение фазного провода в частотном преобразователе
• Соединение кабеля с клеммой контактора в цепях управления станком
• Монтаж заземляющего проводника в промышленных электроустановках

Практические советы

• Перед опрессовкой проверьте соответствие диаметра отверстия (6 мм) выбранному болту - не используйте M8 или M5
• При работе в сырых помещениях (например, на производстве) лужёный наконечник предпочтительнее обычного медного
• Не перегибайте наконечник после монтажа - это может треснуть лудёное покрытие и вызвать коррозию
• Проверяйте качество опрессовки: после сжатия металл должен полностью заполнить трубку, без видимых зазоров
• Для массового монтажа используйте клещи с регулировкой давления - это повысит точность и безопасность
