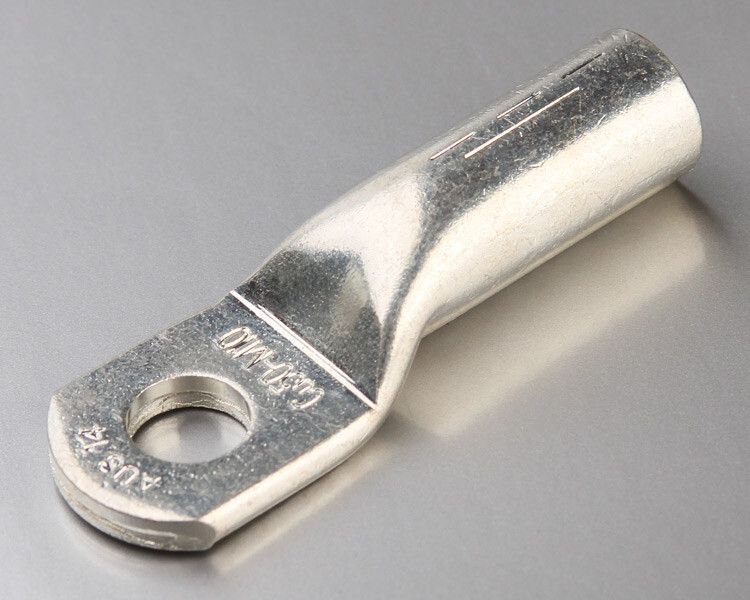

Наконечник кабельный ТМЛ DIN 10-6-4.5 луженый 10 мм² M6 КВТ 58652

Наконечник кабельный медный луженый ТМЛ(DIN) 10-6-4,5 от бренда КВТ предназначен для надёжного оконцевания медных проводов и кабелей сечением 10 мм2 методом опрессовки. Этот наконечник соответствует международному стандарту DIN 46235 и применяется в силовых цепях до 35 кВ - от распределительных щитов до промышленного оборудования.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 10-6-4,5 используется для создания прочного и долговечного электрического контакта между медным проводом и зажимом, болтом или шиной. Подходит для оконцевания кабелей в распределительных устройствах, трансформаторах, автоматических выключателях, панелях управления и других системах, где требуется надёжное соединение под высоким напряжением.

Технические характеристики

• Номинальное сечение проводника: 10 мм2
• Диаметр отверстия: 6 мм
• Материал: рафинированная медь марки М1
• Покрытие: электролитическое лужение оловом-висмутом
• Угол соединения: 180° - прямое расположение провода относительно клеммы
• Форма контактной площадки: кольцевая
• Количество монтажных отверстий: 1
• Номинальное напряжение: до 35 кВ
• Наружный диаметр: 6 мм
• Цвет: серый
• Стандарт: DIN 46235
• Способ монтажа: опрессовка

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ(DIN) 10-6-4,5 совместим с пресс-клещами, оснащёнными матрицами для сечений 10 мм2. На трубной части нанесена двухдорожечная разметка - она указывает точное положение и количество запрессовок в зависимости от ширины матрицы. Для качественного соединения необходимо использовать матрицу, соответствующую стандарту DIN 46235. Убедитесь, что зачищенная часть провода полностью помещается внутрь трубки наконечника - не допускайте избытка или недостатка жилы.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 46235 - одному из самых строгих и признанных в мире нормативов на медные кабельные наконечники. Это обеспечивает гарантированную механическую прочность, устойчивость к нагреву и безопасную работу при напряжении до 35 кВ. Лужёное покрытие снижает риск окисления и повышает надёжность контакта даже во влажной среде.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М1
• Защита от коррозии благодаря тонкому слою оловом-висмутового лужения
• Чёткая разметка на трубке позволяет точно выполнять опрессовку без лишних усилий
• Прямой угол (180°) удобен для компактной сборки в плотных распределительных щитах
• Сертифицированное соответствие DIN 46235 исключает риски несоответствия требованиям безопасности

Ограничения применения

Наконечник кабельный медный луженый ТМЛ(DIN) 10-6-4,5 предназначен исключительно для медных проводов. Применение с алюминиевыми или многожильными проводами из другого материала не рекомендуется - возможны перегрев и потеря контакта. Также не следует использовать этот наконечник вне диапазона рабочего напряжения до 35 кВ. Не подходит для установки в условиях постоянного воздействия открытого пламени или химически активных сред без дополнительной защиты.

Примеры использования

• Подключение входных кабелей к вводным автоматическим выключателям в распределительном щите
• Оконцевание фазных проводов в трансформаторных подстанциях
• Соединение кабелей с шинами в ячейках КРУ 6–10 кВ
• Монтаж силовых кабелей на промышленных станках и конвейерах с высокими нагрузками

Практические советы

• Перед опрессовкой обязательно зачистите жилу на длину, равную глубине трубки наконечника - не более и не менее
• Проверьте соответствие диаметра отверстия (6 мм) размеру болта или зажима, к которому будет подключаться наконечник
• Используйте только те пресс-клещи, которые рассчитаны на сечение 10 мм2 и имеют матрицы по DIN 46235
• После опрессовки проверьте герметичность соединения - не должно быть видно проволочек или люфтов
• Для длительной эксплуатации в агрессивной среде дополнительно смажьте место соединения антикоррозийной пастой
