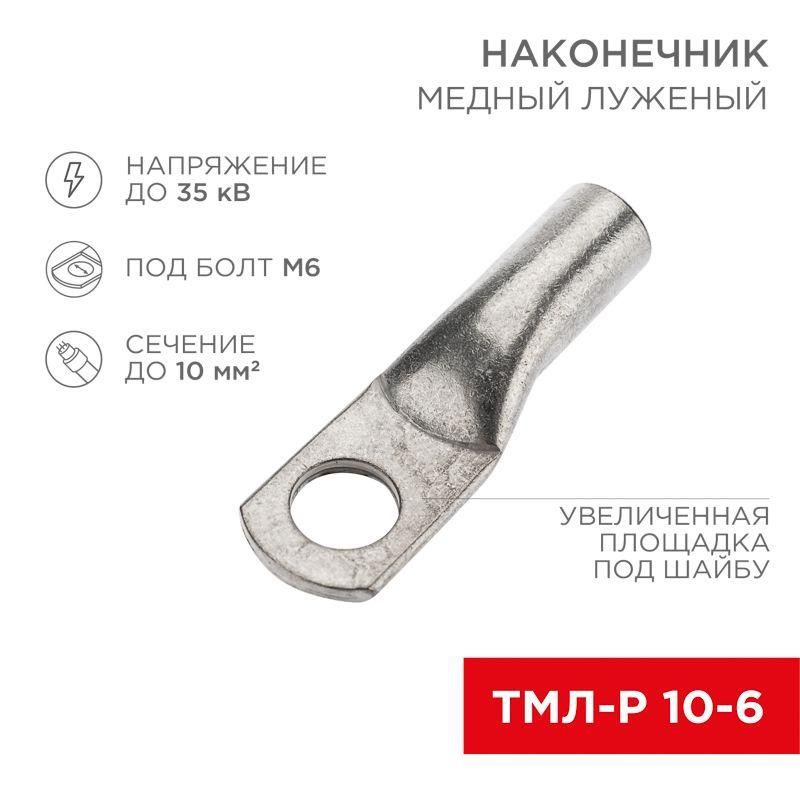

Наконечник медный луженый ТМЛ-Р 10–6 (10мм² - Ø6мм) (в упак. 100 шт.) | 07-5308-6 Rexant MEET

Наконечник медный луженый ТМЛ-Р 10–6 (10 мм2 - Ø6 мм) - это надёжный элемент для оконцевания многожильных медных проводов с помощью опрессовки, обеспечивая прочное и долговечное болтовое соединение. Бренд REXANT предлагает этот продукт в упаковке по 100 штук, что удобно для массового монтажа в промышленных и энергетических системах.

Назначение и область применения

Наконечник медный луженый ТМЛ-Р 10–6 используется для подготовки концов многожильных проводов сечением 10 мм2 к болтовому соединению. Он позволяет надёжно закрепить провод на клеммах, шинах, контактах оборудования - например, в распределительных щитах, силовых панелях, станках, конвейерах и других устройствах, где требуется стабильный токовый контакт.

Технические характеристики

• Поперечное сечение провода: 10 мм2
• Диаметр отверстия под болт: 6 мм
• Материал: медь высокой чистоты
• Покрытие: лужёное (оловянное)
• Форма контактной площадки: кольцевая
• Тип проводника: многожильный
• Угол соединения: 180° - прямое расположение провода относительно болта
• Количество отверстий: одно
• Способ монтажа: опрессовка специальным инструментом
• Количество в упаковке: 100 шт.

Совместимость и монтаж

Наконечник ТМЛ-Р 10–6 совместим с многожильными медными проводами точно 10 мм2. Для установки необходим инструмент для опрессовки с матрицей, соответствующей размеру наконечника - обычно это клещи с губками 6–10 мм2. После опрессовки провод фиксируется в наконечнике механически, а затем крепится болтом М6 через центральное отверстие. Убедитесь, что глубина запрессовки соответствует рекомендациям производителя инструмента - недостаточная или избыточная опрессовка снижают надёжность соединения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-94 и международным нормам для наконечников типа TML. Лужёное покрытие предотвращает образование оксидов на поверхности меди, что важно для сохранения низкого переходного сопротивления и исключения перегрева при длительной нагрузке. Наконечник не содержит свинца и соответствует RoHS по составу материалов.

Преимущества

• Лужёное покрытие защищает медь от окисления даже во влажной среде - продлевает срок службы соединения
• Высокая теплопроводность меди обеспечивает минимальные потери при передаче тока
• Кольцевая форма контактной площадки равномерно распределяет усилие при затяжке болта
• Прямой угол (180°) упрощает прокладку проводов в плотных сборках
• Упаковка по 100 шт. экономит время на заказе и хранении

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жил при опрессовке
• Не подходит для алюминиевых проводов - отличается коэффициент расширения и требуются другие типы наконечников
• Запрещено использовать без опрессовки - просто вставление в болт создаёт риск ослабления контакта
• Не рассчитана на частые демонтажи - после нескольких разборок контакт может потерять герметичность

Примеры использования

• Подключение кабелей к автоматическим выключателям в щитах
• Присоединение заземляющих проводников к шине PE
• Соединение проводов с клеммами двигателей, преобразователей частоты, нагревательных элементов
• Монтаж в промышленном освещении, конвейерных линиях, насосных станциях

Практические советы

• Перед опрессовкой удалите изоляцию с провода на длину, равную длине гильзы наконечника - не более и не менее
• Проверьте соответствие диаметра болта (M6) и отверстия в наконечнике - используйте только болты с подходящей головкой
• При работе в условиях повышенной влажности или агрессивной среды дополнительно смажьте место соединения антикоррозийной пастой
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может повлиять на качество покрытия
• Для контроля качества опрессовки проверяйте внешний вид - гильза должна быть равномерно сплющена без трещин и выпирающих жил
