Наконечник медный луженый JG 10-6 | zeta10910 ЗЭТАРУС (Завод электротехнической арматуры)

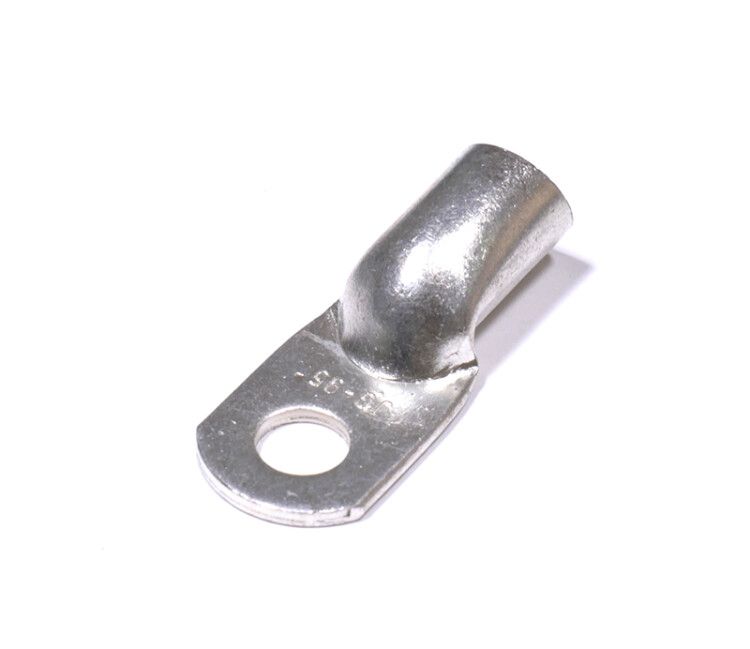

Наконечник медный луженый JG 10-6 ТУ 3449-010-99856433-2012 - это надёжный элемент для оконцевания многожильных медных проводов сечением 10 мм2, обеспечивающий прочное и устойчивое к коррозии болтовое соединение. Произведённый компанией ЗЭТАРУС, этот наконечник применяется в распределительных щитах, на шинах и в устройствах автоматической защиты.

Назначение и область применения

Наконечник медный луженый JG 10-6 предназначен для оконцевания многожильных медных проводов перед их подключением к болтовым зажимам. Он используется там, где требуется надёжный и долговечный контакт: в силовых щитах, на шинах переменного тока, в контакторах, автоматах, рубильниках и других аппаратах с клеммами под болт M6. Подходит для промышленного оборудования, систем освещения, конвейеров и станков.

Технические характеристики

• Поперечное сечение провода: 10 мм2
• Метрический размер резьбы: M6
• Материал основы: медь марки М2
• Покрытие: лужёное (олово с легирующими добавками висмута)
• Тип проводника: универсальный (для многожильных проводов класса 2)
• Угол соединения: прямой
• Форма контактной площадки: кольцевая
• Тип фланца: тонкий
• Конструкция втулки: короткая
• Количество монтажных отверстий: 1

Совместимость и монтаж

Наконечник медный луженый JG 10-6 совместим с болтами диаметром 6 мм и соответствует стандартному шагу резьбы M6. Устанавливается методом опрессовки - с помощью специального гидравлического или механического пресса с матрицей для сечений 10 мм2. Обжим должен быть равномерным, без повреждения изоляции провода. Не допускается использование плоскогубцев или клещей без профилированных губок - это снижает надёжность контакта.

Безопасность и стандарты

Производится по ТУ 3449-010-99856433-2012. Соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-1 к качеству электрических соединений. Лужёное покрытие защищает от окисления, что обеспечивает стабильную проводимость и безопасность при длительной нагрузке. Применяется в цепях до 1000 В переменного тока.

Преимущества

• Высокая электропроводность благодаря материалу - меди М2
• Увеличенная стойкость оловянного покрытия за счёт легирования висмутом - меньше риск отслаивания
• Короткая втулка позволяет компактно размещать наконечник в плотных распределительных щитах
• Тонкий фланец снижает требуемую высоту установки и уменьшает нагрузку на клемму
• Кольцевая форма контактной площадки обеспечивает равномерное распределение усилия при затяжке болта

Ограничения применения

• Не предназначены для одножильных проводов - возможна деформация жилы при обжиме
• Не рекомендуются для частых демонтажей: после нескольких перезатяжек контакт может потерять герметичность
• Не подходят для работы в средах с повышенной химической активностью (например, вблизи кислотных испарений)
• Максимальная температура эксплуатации - +105 C; выше этого значения возможно размягчение оловянного слоя

Примеры использования

• Подключение входного кабеля 10 мм2 к главной шине PE в распределительном щите
• Присоединение проводов к клеммам теплового реле или магнитного пускателя
• Обжим жилы в цепях управления станков с ЧПУ
• Соединение кабельных групп с автономными выключателями в промышленных панелях

Практические советы

• Перед обжимом проверьте соответствие диаметра втулки наконечника JG 10-6 и диаметра болта - он должен быть точно M6
• Выбирайте пресс с матрицей, рассчитанной именно на 10 мм2 - недостаточное давление вызывает плохой контакт, избыточное - повреждает жилу
• Проверяйте качество обжима: после сжатия металл должен плотно охватывать провод без зазоров, а фланец - лежать параллельно поверхности клеммы
• При использовании в условиях влажности или колебаний температур дополнительно смазывайте контактную поверхность термостойкой смазкой (например, на основе силикона)
• Артикул ZETA10910 - это точный аналог оригинала JG 10-6 от ЗЭТАРУС. При замене сверьте все параметры, особенно длину втулки и толщину фланца
