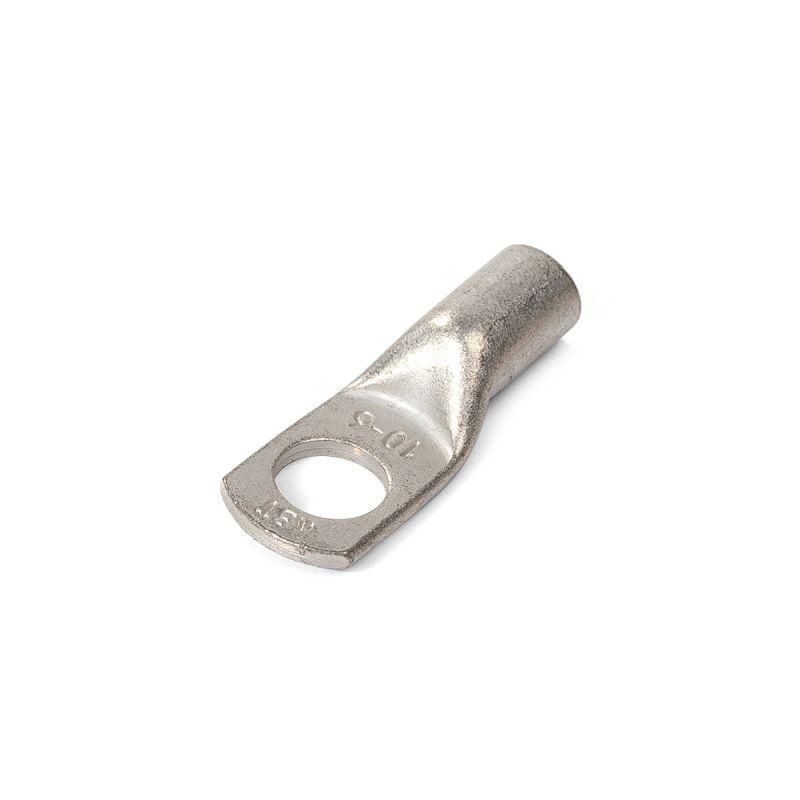

Наконечник кабельный ТМЛ-Р 10-6 медный луженый с обратным радиусом контактной площадки - 87476 КВТ

Наконечник кабельный ТМЛ-Р 10-6 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 10 мм2 методом опрессовки. Этот наконечник обеспечивает прочное и долговечное соединение в электроустановках до 1 кВ, особенно там, где важна устойчивость к влаге и коррозии.

Назначение и область применения

Наконечник кабельный ТМЛ-Р 10-6 используется для оконцевания однопроволочных и многопроволочных медных жил, чтобы обеспечить качественный контакт при подключении к болтовым зажимам, автоматическим выключателям, рубильникам и другим коммутационным устройствам. Подходит для стационарной установки в распределительных щитах, на станках, в системах управления и других объектах с повышенными требованиями к надёжности контакта.

Технические характеристики

• Поперечное сечение кабеля: 10 мм2
• Материал: рафинированная медь марки М1
• Форма контактной площадки: кольцевая
• Угол соединения: прямой
• Защитное покрытие: олово-висмутовое лужение (класс климатического исполнения Т2)
• Количество монтажных отверстий: 1
• Метрический размер резьбы: не предусмотрен (для крепления через болт/шпильку)
• Класс проводника: совместим с жилами 1, 2 и 3 классов гибкости
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник кабельный ТМЛ-Р 10-6 монтируется исключительно методом опрессовки специальными матрицами. Для получения прочного и герметичного соединения рекомендуется использовать гидравлические прессы КВТ с подходящими шестигранными матрицами - они обеспечивают равномерную деформацию трубчатой части без повреждения меди. Посадочный диаметр трубки рассчитан под жилы всех трёх классов гибкости, что позволяет работать с разными типами кабелей без замены наконечника. Хвостовик имеет точные геометрические размеры для центрирования при опрессовке - это снижает риск перекоса и плохого контакта.

Безопасность и стандарты

Изделие соответствует требованиям к изоляции и механической прочности для работы в сетях до 1 кВ. Лужёное покрытие (Т2) защищает медь от окисления в условиях повышенной влажности, что продлевает срок службы контакта и предотвращает нагрев при токах нагрузки. Наконечник не содержит свинца и соответствует экологическим нормам для электротехнической продукции.

Преимущества

• Высокая электропроводность благодаря материалу - рафинированной меди М1
• Лужёное покрытие препятствует коррозии даже в агрессивной среде
• Кольцевая форма контактной площадки обеспечивает равномерное распределение усилия при затяжке болта
• Обратный радиус на площадке снижает риск повреждения изоляции при монтаже
• Совместимость с прессами КВТ гарантирует воспроизводимое качество опрессовки

Ограничения применения

• Не предназначена для использования с алюминиевыми проводами - возможен гальванический эффект и разрушение контакта
• Не подходит для частых демонтажей: после одной опрессовки повторное использование невозможно
• Не следует применять в условиях постоянного воздействия открытого пламени или температур выше +95 C
• Отсутствие резьбы требует наличия внешнего крепёжа - нельзя использовать как саморез или ввинчиваемый элемент

Примеры использования

• Подключение силового кабеля к входному автомату в щите освещения
• Оконцевание фазных жил на клеммах частотного преобразователя
• Запитка двигателей на конвейерах с использованием медных кабелей 10 мм2
• Монтаж заземляющих проводников в промышленных установках

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину хвостовика - лишняя изоляция внутри трубки снижает надёжность соединения
• Выбирайте матрицу с пометкой «ТМЛ-Р 10» - она обеспечит нужную форму и глубину деформации
• Проверьте плотность контакта после монтажа: при легком покачивании наконечник не должен двигаться в зажиме
• Для защиты от влаги можно дополнительно использовать термоусадочные трубки - особенно в помещениях с высокой влажностью
• Не используйте пассатижи или ручные прессы - недостаточное давление приведёт к слабому контакту и перегреву
