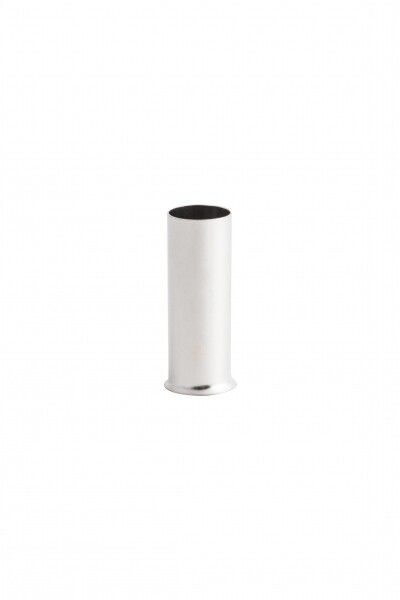

Наконечник штыревой втулочный НШв 10.0-12(уп50шт) EKF PROxima | nshv-10-12

Наконечник штыревой втулочный НШв 10.0-12 от EKF - это надёжный соединитель для оконцевания многожильных медных проводов, предназначенный для монтажа методом опрессовки. Упаковка содержит 50 штук, что удобно для масштабных работ. Артикул nshv-10-12 соответствует стандартной конструкции серии PROxima.

Назначение и область применения

Наконечник штыревой втулочный НШв 10.0-12 используется для оконцевания многожильных медных проводов сечением 10 мм2. Он исключает необходимость предварительного облуживания жил - процесс, который раньше требовался при работе с проводами типа ПВ-3, ПВС и аналогичными. Применяется в распределительных щитах, панелях управления, силовых цепях, на оборудовании с высокими требованиями к надёжности контакта.

Технические характеристики

• Номинальное сечение проводника: 10 мм2
• Длина втулки: 12 мм
• Внутренний диаметр: 4,5 мм - обеспечивает плотное прилегание к жиле
• Наружный диаметр: 4,9 мм - совместим с большинством зажимов и клемм
• Материал: медь, с электролитическим лужением - улучшает проводимость и защищает от окисления
• Форма фланца: трубчатая - классическая форма для опрессовки
• Рабочее напряжение: до 690 В
• Диапазон температур: от –55 C до +135 C
• Цвет: серый
• Срок гарантии: 84 месяца
• Содержание галогенов: да - не подходит для помещений с особыми требованиями к дымовой токсичности

Совместимость и монтаж

Наконечник штыревой втулочный НШв 10.0-12 предназначен исключительно для монтажа методом опрессовки. Для этого требуется специальный пресс-клещи с матрицей, подходящей под сечение 10 мм2. Не используйте паяльник - это нарушит целостность конструкции. Втулка уже имеет развальцованный вход, что упрощает введение многожильного провода. После опрессовки контакт становится механически прочным и электрически стабильным. Подходит для клемм с диаметром отверстия 4,5–5 мм.

Безопасность и стандарты

Изделие соответствует требованиям к качеству соединений в электроустановках до 1000 В. Лужёное покрытие снижает риск коррозии и повышает долговечность контакта. Однако из-за наличия галогенов в составе материала не рекомендовано применение в закрытых помещениях с повышенными требованиями к безопасности при возгорании (например, метро, больницы, тоннели).

Преимущества

• Замена облуживанию - экономит время и исключает ошибки при пайке
• Высокая проводимость благодаря меди и лужению
• Устойчивость к вибрациям и перегрузкам - идеально для промышленного оборудования
• Стандартный размер - легко найти совместимые клеммы и зажимы
• Долгий срок службы - гарантия 7 лет

Ограничения применения

• Не применяется для одножильных проводов - только для многожильных
• Не подходит для сред с запретом на галогены (по нормам IEC 60754, EN 50267)
• Не допускается использование с проводами сечением меньше 6 мм2 или больше 16 мм2
• Требуется точный подбор инструмента для опрессовки - некорректная операция приведёт к плохому контакту

Примеры использования

Наконечник штыревой втулочный НШв 10.0-12 часто встречается в:

• Щитах автоматического управления насосами и компрессорами
• Клеммах частотных преобразователей
• Электродвигателях и пускателях
• Системах конвейеров и автоматизированных линиях
• Распределительных устройствах на заводах и складах

Практические советы

• Перед опрессовкой проверьте, чтобы все жилы провода вошли в втулку - не должно быть выступающих кончиков
• Выбирайте клещи с матрицей, помеченной как “10 mm²” - не используйте универсальные без регулировки
• После опрессовки потяните за провод - если он не выскакивает, контакт сделан правильно
• Храните в сухом месте - хотя лужение защищает, длительная влага всё же снижает срок службы
• При использовании в условиях вибраций - дополнительно контролируйте затяжку клемм каждые 6–12 месяцев
