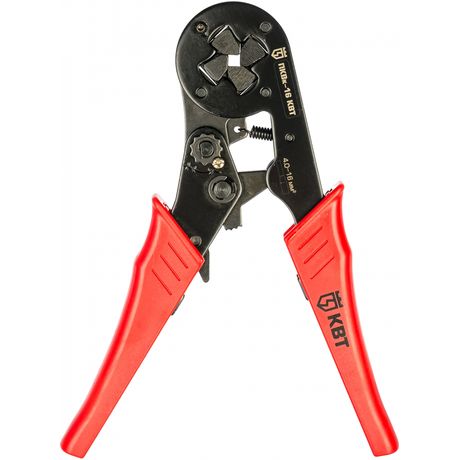

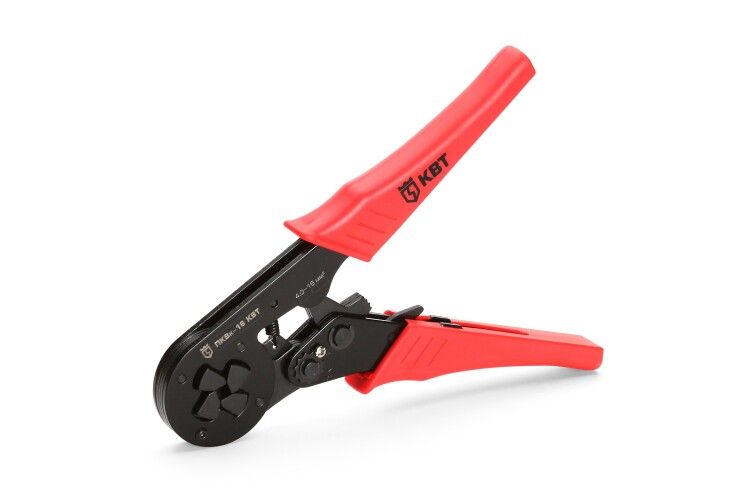

Пресс-клещи ПКВк-16 ПРАКТИК 6-16 мм² КВТ 54549

Пресс-клещи ПКВк-16 от бренда КВТ - ручной инструмент для надежной опрессовки втулочных наконечников на медных многожильных проводах сечением 6–16 мм2. Артикул 54549 позволяет заменить пять традиционных моделей, упрощая комплектацию рабочего места.

Назначение и область применения

Пресс-клещи ПКВк-16 предназначены исключительно для создания постоянных механических и электрических соединений путём опрессовки втулочных наконечников. Подходят для работ с кабельными наконечниками типов НШВИ, НШВ и НШВИ(2). Инструмент применяется в электроустановках, сборке щитов, ремонте оборудования, на производствах с высокими требованиями к надёжности контактов - например, на станках, конвейерах, системах автоматизации.

Технические характеристики

• Тип привода: ручной
• Диапазон сечений: 6–16 мм2 (для одинарных наконечников); 2×4–2×6 мм2 (для двойных)
• Тип наконечника: втулочные
• Форма опрессовки: квадратная с рифлёной поверхностью
• Материал корпуса: сталь
• Цвет: красный/черный
• Наличие фиксации: да - после завершения цикла клещи остаются в зажатом положении до освобождения
• Наличие блокиратора: да - предотвращает частичную или некорректную опрессовку
• Объекты опрессовки: одинарные и двойные втулочные наконечники

Совместимость и монтаж

Пресс-клещи ПКВк-16 совместимы только с втулочными наконечниками соответствующих размеров. Для правильного монтажа необходимо точно выбрать наконечник по сечению жилы кабеля - допускается использование одного инструмента вместо нескольких благодаря широкому диапазону. Убедитесь, что провод полностью вставлен в наконечник перед помещением в матрицу. Обжим происходит одним движением - инструмент сам прекращает работу при достижении нужного усилия.

Безопасность и стандарты

Пресс-клещи ПКВк-16 не имеют сертификата соответствия международному стандарту IEC 60988, однако выполнены в соответствии с внутренними технологическими нормами КВТ, обеспечивающими безопасность при использовании в условиях электромонтажа. Работают только на переменном токе до 1000 В в сухих помещениях. Не применять во взрывоопасных средах.

Преимущества

• Замена пяти типоразмеров одним инструментом - снижение затрат на оборудование и упрощение логистики
• Храповый механизм гарантирует полный цикл опрессовки даже при слабом усилии оператора
• Квадратная форма обжима с рифлением увеличивает площадь контакта и препятствует проскальзыванию жил
• Эргономичные нескользящие рукоятки снижают нагрузку на кисть при длительной работе
• Автоматическая фиксация и блокировка исключают риск незавершенного обжима
• Высокая прочность стального корпуса обеспечивает долгий срок службы при ежедневной эксплуатации

Ограничения применения

• Не для одножильных проводов - возможен разрушение жилы при деформации
• Не использовать для алюминиевых или комбинированных наконечников - материал матриц рассчитан только на медь
• Не рекомендовано применение в условиях повышенной влажности без последующей протирки и смазки шарниров
• Не допускается попытка опрессовать наконечники вне заявленного диапазона - это вызовет выход из строя матриц
• Не работает с наконечниками типа “бобышка” или “штыревые” - только втулочные

Примеры использования

• Подключение силовых кабелей к автоматическим выключателям в распределительных щитах
• Монтаж заземления на металлических корпусах оборудования
• Установка клеммных соединителей на выводах двигателей и преобразователей частоты
• Профессиональная сборка панелей управления в пищевой и фармацевтической промышленности

Практические советы

• Перед каждым использованием проверяйте наличие грязи или оксидов внутри матрицы - очищайте мягкой щёткой
• Выбирая наконечник, ориентируйтесь на реальный диаметр жилы, а не на цветовую маркировку - она часто неточна
• Для двойных наконечников НШВИ(2) обязательно равномерно заполнять обе половины - один край не должен торчать
• После каждого дня работы протирайте инструмент сухой тряпкой и наносите каплю машинного масла на шарнир
• Не открывайте блокиратор принудительно - он служит защитой от недостаточного обжима; если инструмент не закрывается - проверьте соответствие наконечника
• Посадочный диаметр матрицы адаптирован под стандартные ГОСТ-наконечники - не используйте импортные аналоги без пробного обжима
