Наконечник НШВ 10-12 (20шт/упак) | UEN11-4-10-12 IEK

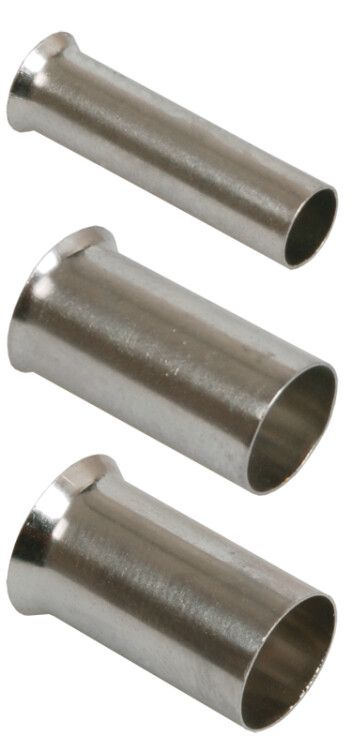

Наконечник-гильза НГ 10-12 без изоляции (20 штук) от бренда IEK предназначен для надёжного оконцевания медных жил сечением 10 мм2. Этот тип наконечника обеспечивает прочное механическое и электрическое соединение при монтаже на болты, клеммы и зажимы, особенно там, где требуется частая сборка/разборка. Артикул uen11-4-10-12 - часть серийной линейки IEK для промышленной и распределительной электроаппаратуры.

Назначение и область применения

Наконечник-гильза НГ 10-12 без изоляции используется для оконцевания одножильных и многожильных медных проводов сечением 10 мм2. Применяется в местах, где необходимо закрепить провод на клеммнике, болтовом соединении или контакте аппарата. Подходит для установки в щитах управления, силовых ящиках, пультах, станках и другом оборудовании, работающем в условиях повышенной вибрации или требующем регулярного обслуживания. Не имеет изолирующей оболочки - применяется только в защищённых средах, где есть внешняя изоляция или корпус устройства предотвращает случайное касание.

Технические характеристики

• Сечение провода: 10 мм2 - оптимально для токов до 80 А (при температуре +30C); соответствует ГОСТ 7385–85
• Материал: медь высокой чистоты - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Покрытие: лужёное - улучшает антикоррозийную стойкость, снижает риск окисления при хранении и работе во влажной среде
• Длина гильзы: 12 мм - достаточна для плотного обжатия инструментом без перегрузки жилы
• Наружный диаметр: 4,9 мм - совместим с клеммами и болтами M4–M5
• Внутренний диаметр: 4,5 мм - точно подходит для жил 10 мм2; позволяет легко вставить провод без усилий
• Форма фланца: трубчатая - классическая форма для обжима круглогубцами или специальным прессом
• Цвет: серый - визуально отличается от изолированных моделей, что удобно при контроле монтажа
• Срок службы: 5 лет - при соблюдении условий эксплуатации и правильном обжиме

Совместимость и монтаж

Наконечник-гильза НГ 10-12 без изоляции (20 штук) совместим с любыми контактами, имеющими внутренний диаметр 4,5–5 мм. Для монтажа необходим обжимной инструмент с матрицей для сечений 6–16 мм2. Обжим выполняют двумя-трёмя ударами, чтобы добиться равномерного деформирования металла вокруг жилы. Убедитесь, что провод полностью вставлен в гильзу - не допускайте выступающих концов. После обжима проверьте прочность соединения легким растяжением. Каждый наконечник рассчитан на один обжим - повторное использование недопустимо.

Безопасность и стандарты

Произведено согласно требованиям ГОСТ 7385–85. Соответствует нормам безопасности для работы в сетях до 400 В переменного и постоянного тока. Лужёное покрытие снижает риск возгорания при нагреве. Однако, поскольку изделие не имеет изоляции, запрещено применять его в открытых участках цепей или там, где возможен доступ к токоведущим элементам. Все соединения должны находиться внутри корпуса оборудования или быть дополнительно изолированы.

Преимущества

• Высокая электропроводность благодаря меди и лужению - минимизация потерь энергии
• Устойчивость к коррозии - продлевает срок службы в помещениях с колебаниями влажности
• Ровный обжим без повреждения жилы - благодаря точному внутреннему диаметру
• Предварительно упаковано по 20 штук - экономичнее и удобнее для командной работы
• Поддерживается всеми популярными обжимными клещами IEK, KBT, VDE

Ограничения применения

• Не для алюминиевых жил - материал гильзы несовместим с алюминием, вызывает гальваническую коррозию
• Запрещено использовать без защиты - открытое расположение увеличивает риск поражения током и замыкания
• Не рекомендовано для частых демонтажей - после нескольких обжимов металл теряет эластичность
• Не подходит для сверхвысоких нагрузок - максимальный рабочий ток ограничен 80 А при +30C; при более высоких температурах - снижайте токовые значения

Примеры использования

• Подключение входного кабеля 10 мм2 к автоматическому выключателю в этажном щите
• Обжим провода питания двигателя на клеммах частотного преобразователя
• Соединение медного провода с клеммой заземления в распределительном пункте
• Монтаж контрольных цепей на кнопочных станциях с вибрационным воздействием

Практические советы

• Перед обжимом удалите изоляцию с провода на длину, немного меньшую глубины гильзы - так жила будет плотно прилегать ко дну
• Выбирайте обжимной инструмент с регулировкой давления - переобжим приводит к трещинам в меди, недообжим - к плохому контакту
• Храните наконечники в сухом месте - даже лужёные образцы могут окисляться при длительном контакте с влагой
• Проверяйте соответствие диаметра гильзы и клеммы перед монтажом - не все клеммы подходят под 4,9 мм
• Для массового монтажа используйте комплект из 20 штук - меньше времени на заказ и доставку новых партий
