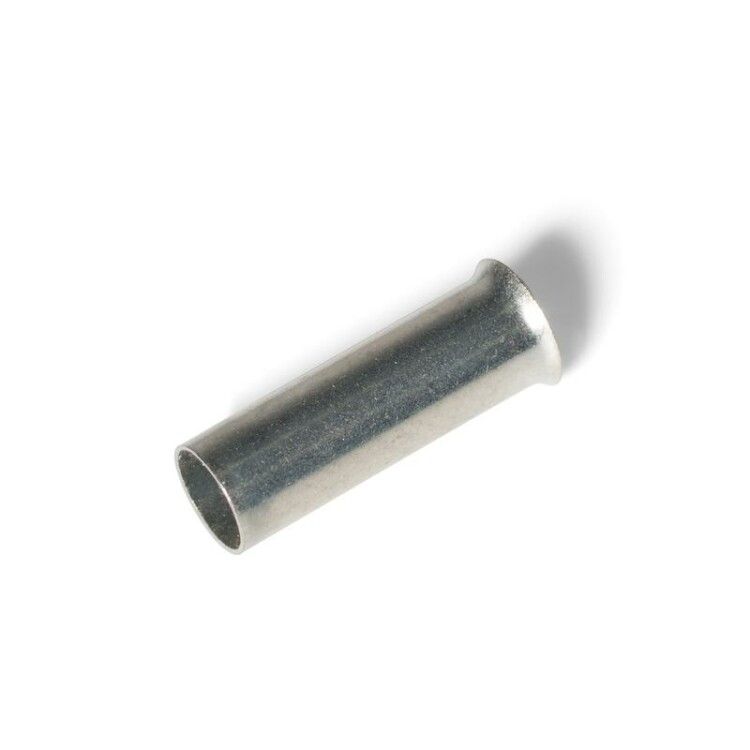

Наконечник штыревой неизол. НШВ 10-12 (100шт/уп.) | 79482 КВТ

Наконечник штырьевой втулочный НШВ 10-12 неизолированный КВТ предназначен для надёжного оконцевания многожильных медных проводников сечением 10 мм2 методом опрессовки. Этот наконечник преобразует гибкий провод в жёсткий штыревой контакт, подходящий для подключения к зажимам автоматических выключателей, контакторов и других устройств. Артикул 79482 относится к серии наконечников КВТ, используемых в промышленной и энергетической аппаратуре.

Назначение и область применения

Наконечник штырьевой втулочный НШВ 10-12 неизолированный КВТ применяется для создания прочных и долговечных электрических соединений. Он используется там, где требуется замена гибкого многожильного провода на жёсткий контакт - например, при подключении к клеммным колодкам, болтовым зажимам или разъёмам. Особенно эффективен при работе с проводами с толстой изоляцией, такими как КГ, КОГ, ПРКА, ПРКС, ПВКВ и РКГМ.

Технические характеристики

• Номинальное сечение проводника: 10 мм2
• Длина втулки: 12 мм
• Наружный диаметр: 5,8 мм
• Внутренний диаметр: 2,8 мм
• Материал: медь марки М1
• Покрытие: электролитическое лужение - улучшает антикоррозийную стойкость и снижает переходное сопротивление
• Номинальное напряжение: 0,69 кВ
• Температурный диапазон: от –55 C до +135 C
• Форма фланца: трубчатая
• Цвет: серый
• Способ монтажа: опрессовка специальным инструментом
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штырьевой втулочный НШВ 10-12 неизолированный КВТ совместим с любыми многожильными медными проводами сечением 10 мм2. Для монтажа необходима опрессовка - использование пресс-клещей с матрицей, соответствующей размеру втулки. Жилы вводятся в втулку через широкую часть (раструб), после чего выполняется равномерное сдавливание. Поскольку наконечник не имеет пластиковой манжеты, он позволяет запихнуть в одну втулку два или даже три провода меньшего сечения - при условии, что суммарное сечение не превышает 10 мм2. Это удобно при модернизации старых систем или при необходимости объединить несколько проводов.

Безопасность и стандарты

Наконечник изготовлен в соответствии с техническими условиями ТУ 3424-001-59861269-2004. Лужёное покрытие обеспечивает устойчивость к окислению и повышает безопасность соединения в условиях повышенной влажности. Работоспособность сохраняется при экстремальных температурах - от −55 C до +135 C, что делает его пригодным для использования в холодильных установках, печях, на открытых площадках и в агрессивных средах.

Преимущества

• Высокая механическая прочность благодаря однородной медной основе
• Лужёное покрытие предотвращает окисление и уменьшает нагрев при прохождении тока
• Отсутствие пластиковой манжеты позволяет использовать наконечник с проводами любой толщины изоляции
• Поддержка работы при высоких температурах - идеально для термостойких кабелей
• Один типоразмер поддерживает как один провод 10 мм2, так и комбинированное соединение нескольких проводов меньшего сечения

Ограничения применения

• Не предназначен для одножильных проводов - они не обеспечивают достаточного контакта при опрессовке
• Не следует использовать в цепях с напряжением выше 0,69 кВ
• Из-за отсутствия изоляции требует дополнительной защиты (термоусадка, изолирующие колпачки) при монтаже в местах с риском случайного касания
• Не рекомендуется для алюминиевых проводов - материал втулки несовместим с алюминием

Примеры использования

• Подключение силового кабеля КГ к клемме частотного преобразователя
• Оконцевание проводов ПРКС в тепловых щитах с высокой температурой окружающей среды
• Объединение трёх проводов 3×2,5 мм2 в одном наконечнике для подключения к общему зажиму
• Монтаж в распределительных щитах на промышленных линиях, где важна надёжность и ремонтопригодность

Практические советы

• Перед опрессовкой обязательно зачистите провод на длину втулки - 12 мм - и удалите все остатки изоляции
• Выбирайте пресс-клещи с матрицей, точно соответствующей размеру НШВ 10–12; некорректный инструмент вызывает плохой контакт или деформацию
• Если соединяете несколько проводов, убедитесь, что их суммарное сечение не превышает 10 мм2 - перегрузка ведёт к перегреву
• При монтаже в закрытые корпуса или щиты, где возможен контакт с другими элементами, используйте термоусадочные трубки или изолирующие колпачки
• Для сложных задач - например, при большом числе соединений - можно заказать версию с удлинённой втулкой (по запросу)
