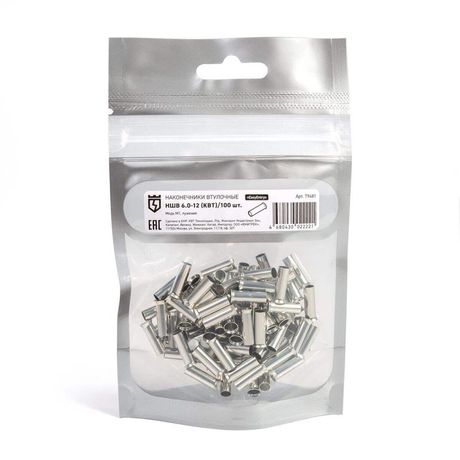

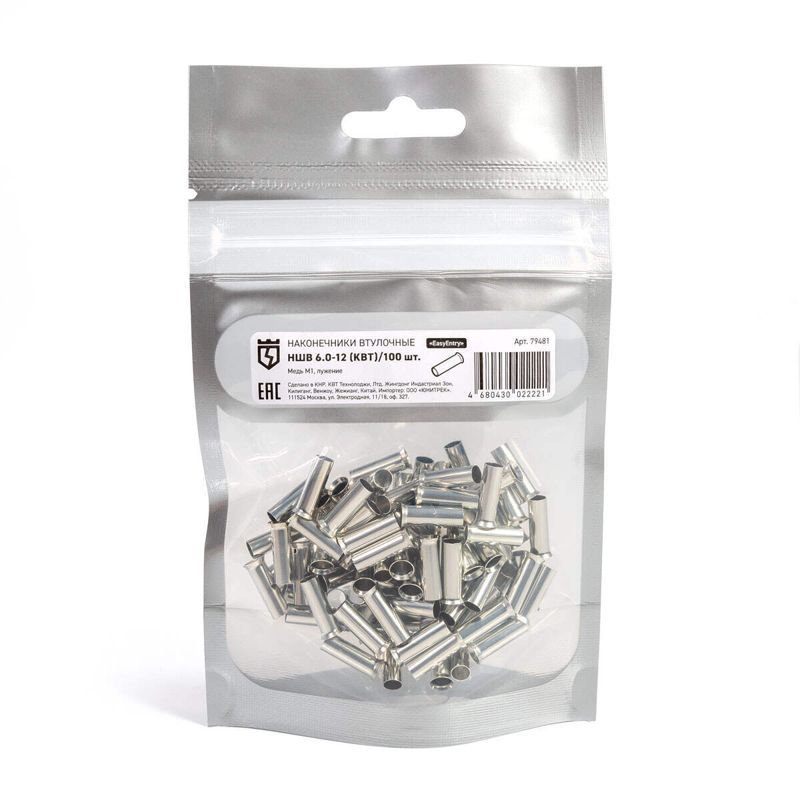

Наконечник штыревой неизол. НШВ 6,0-12 (100шт/уп.) | 79481 КВТ

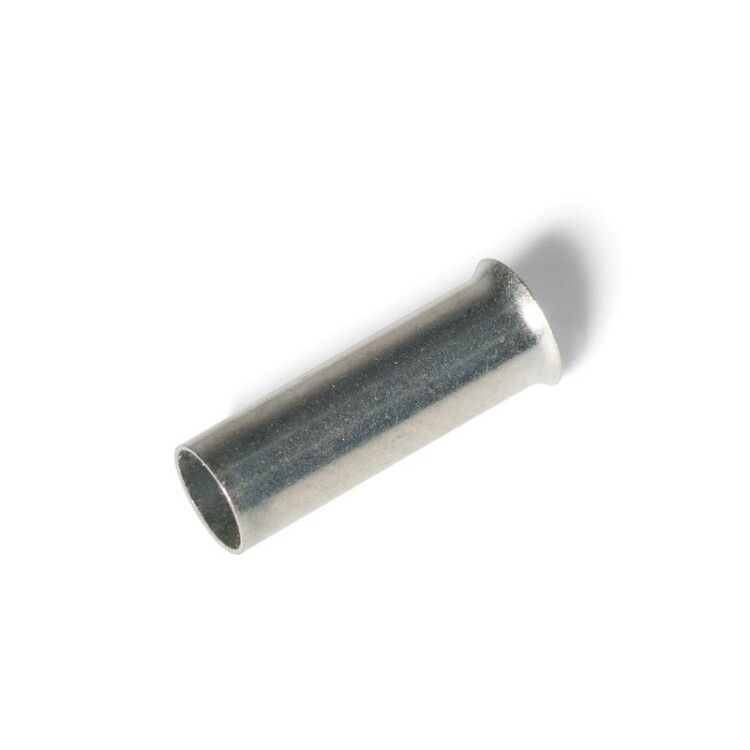

Наконечник штыревой неизолированный втулочный НШВ 6,0-12 КВТ - это надёжный элемент для создания механически прочных и электрически стабильных соединений многожильных медных проводов методом опрессовки. Продукт бренда КВТ с артикулом 79481 предназначен для работы в условиях широкого температурного диапазона и подходит для сложных монтажных задач, где важна устойчивость к перегрузкам и высокая долговечность.

Назначение и область применения

Наконечник штыревой неизолированный втулочный НШВ 6,0-12 КВТ используется для оконцевания многожильных медных проводников сечением 6 мм2. Он преобразует гибкий провод в жёсткий штырь, который легко вставляется в клеммы, зажимы и контакты. Применяется в силовых цепях, распределительных щитах, пультах управления, оборудовании с высокими требованиями к надёжности соединения - например, на станках, конвейерах, в системах автоматизации и энергоустановках.

Технические характеристики

• Номинальное сечение провода: 6 мм2
• Диаметр отверстия: 12 мм
• Длина втулки: 12 мм
• Наружный диаметр: 4,8 мм
• Материал: медь марки М1
• Покрытие: электролитическое лужение - повышает антикоррозийную стойкость и улучшает контакт
• Номинальное напряжение: 0,69 кВ
• Температурный диапазон: от –55 C до +135 C
• Форма фланца: трубчатая
• Цвет: серый
• Способ монтажа: опрессовка специальным инструментом
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штыревой неизолированный втулочный НШВ 6,0-12 КВТ совместим с любыми клеммами и зажимами, имеющими отверстие диаметром 12 мм. Для установки требуется пресс-клещи с матрицей, подходящей под размер втулки. Жилы провода заводятся внутрь втулки через раструб - так обеспечивается равномерное распределение давления при опрессовке. Устройство не имеет пластиковой манжеты, что позволяет использовать его для проводов с толстой изоляцией (например, КГ, КОГ) и для соединения нескольких проводников одновременно - главное, чтобы суммарное сечение не превышало допустимое для данной втулки.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3424-001-59861269-2004. Лужёное покрытие снижает риск окисления контактов, предотвращает нагрев при прохождении тока. Работоспособность сохраняется при экстремальных температурах - от глубоких минусов до высоких значений, характерных для помещений с нагревательным оборудованием. Наконечник не содержит горючих материалов и не выделяет токсичных веществ при нормальной эксплуатации.

Преимущества

• Высокая механическая прочность после опрессовки - соединение не ослабевает даже при вибрациях
• Лужёная поверхность уменьшает переходное сопротивление и защищает от коррозии
• Отсутствие манжеты даёт возможность работать с проводами повышенной толщины изоляции
• Поддерживает работу в широком температурном диапазоне - идеально для кабелей с кремний-органической изоляцией (ПРКА, ПРКС, ПВКВ, РКГМ)
• Один тип втулки можно использовать для одного или нескольких проводников - гибкость в сборке

Ограничения применения

• Не предназначена для одножильных проводов - эффективна только при работе с многожильными
• Не следует использовать в средах с постоянным воздействием агрессивных химических веществ - лудирование не гарантирует полную химическую стойкость
• Запрещено применять при напряжении выше 0,69 кВ - превышение может вызвать пробой
• Требуется точный подбор инструмента для опрессовки; некорректное усилие приведёт к плохому контакту или повреждению втулки

Примеры использования

• Оконцовка проводов в частотных преобразователях с кабелем РКГМ
• Подключение двигателей в промышленных конвейерах с резиновой изоляцией КГ
• Соединение пары проводов 6 мм2 в распределительной коробке вместо использования двух отдельных наконечников
• Монтаж в щитах управления холодильных установок, работающих при низких температурах

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - 12 мм. Лишняя изоляция внутри втулки снижает качество соединения.
• Проверьте соответствие диаметра отверстия в клемме (12 мм) и наконечника - не используйте адаптеры, если они не предусмотрены конструкцией.
• Для соединения двух проводников убедитесь, что их суммарное сечение не превышает 6–7 мм2. Перегрузка может привести к перегреву.
• При работе в условиях влажности или агрессивной среды дополнительно смазывайте контактную поверхность ингибитором коррозии.
• Если нужна большая длина втулки - обращайтесь к поставщику: КВТ предлагает изготовление по запросу с удлинённой втулкой.
