Наконечник штыревой неизол. НШВ 4.0-9 (100шт/уп.) | 79480 КВТ

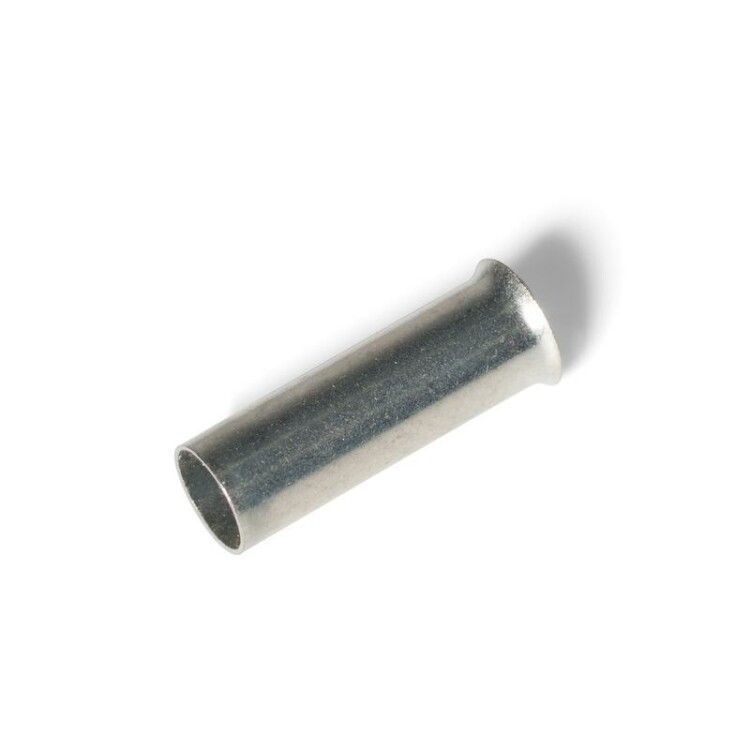

Наконечник штырьевой втулочный НШВ 4.0-9 КВТ - это надёжный элемент для оконцевания многожильных медных проводов методом опрессовки, обеспечивающий прочное и долговечное соединение. Продукт серии НШВ от бренда КВТ с артикулом 79480 предназначен для работы в условиях широкого температурного диапазона и подходит для сложных монтажных задач, где важна механическая устойчивость и совместимость с толстой изоляцией.

Назначение и область применения

Наконечник штырьевой втулочный НШВ 4.0-9 КВТ используется для преобразования многожильного провода в однородный металлический штырь, который легко фиксируется в клеммах, разъёмах или контактах автоматических выключателей. Он применяется в силовых цепях с напряжением до 0,69 кВ, особенно там, где требуется высокая надёжность соединения - в электрошкафах, пультах управления, промышленном оборудовании, системах освещения и на транспорте.

Технические характеристики

• Номинальное сечение провода: 4 мм2
• Тип: втулочный, штыревой
• Материал: медь марки М1
• Покрытие: электролитическое лужение - защищает от окисления и улучшает контакт
• Длина втулки: 9 мм
• Наружный диаметр: 3,3 мм
• Внутренний диаметр отверстия: 9 мм - позволяет вставлять провод с толстой изоляцией
• Температура эксплуатации: от –40 C до +105 C (по данным производителя указан диапазон до +135 C - см. ниже)
• Номинальное напряжение: 0,69 кВ
• Способ монтажа: опрессовка специальным инструментом
• Цвет: серый
• Нормативный документ: ТУ 3424-001-59861269-2004
• Количество проводов: один, но допускается установка нескольких проводов при необходимости

Совместимость и монтаж

Наконечник штырьевой втулочный НШВ 4.0-9 КВТ совместим с медными многожильными проводами сечением 4 мм2. Для монтажа необходима опрессовка - используйте клещи с матрицей, подходящей под размер втулки (диаметр 3,3 мм). Жилы вводятся в втулку через раструб - так обеспечивается равномерное распределение давления при обжиме. Отсутствие пластиковой манжеты делает этот наконечник удобным для проводов с толстой изоляцией, таких как КГ, КОГ, ПРКС, ПРКА, РКГМ. Также можно использовать для соединения двух или трёх проводов меньшего сечения, если они помещаются внутри втулки и не нарушают целостность обжима.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3424-001-59861269-2004. Лужёное покрытие снижает риск коррозии и повышает стабильность электрического контакта. Наконечник не содержит горючих материалов и безопасен при работе в закрытых помещениях. Учитывайте, что максимальная рабочая температура - +105 C; при длительной эксплуатации выше этого значения возможна деформация материала или потеря герметичности контакта.

Преимущества

• Высокая механическая прочность после опрессовки - соединение не ослабевает при вибрациях
• Лужёная поверхность предотвращает окисление, продлевает срок службы
• Открытая форма втулки без манжеты - идеальна для проводов с плотной резиновой или кремнийорганической изоляцией
• Поддерживает работу в экстремальных температурах - от минус 40 до +105 градусов
• Совместим с большинством типов клемм и разъёмов, имеющих отверстие 9 мм

Ограничения применения

• Не предназначена для одножильных проводов - эффективна только с многожильными
• Запрещено использование при температурах выше +105 C - возможна потеря прочности
• Не следует применять в средах с агрессивными химическими веществами - лудение не обеспечивает полную химическую стойкость
• При опрессовке нескольких проводов необходимо проверить соответствие суммарного сечения 4 мм2 - перегрузка вызывает плохой контакт
• Отсутствие изоляционной манжеты требует дополнительной защиты места соединения - например, термоусадкой или изолентой

Примеры использования

• Оконцевание проводов в частотных преобразователях с кабелем РКГМ
• Подключение двигателей с резиновой изоляцией КГ в промышленных станках
• Фиксация проводов в клеммных колодках щитов управления
• Сборка силовых цепей в холодильных установках, где важно сохранить контакт при низких температурах
• Объединение двух проводов 2,5 мм2 в одном наконечнике для компактного подключения

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - 9 мм - чтобы не было зазора или выступающей жилы
• Выбирайте инструмент с матрицей, соответствующей диаметру втулки (3,3 мм); некорректный инструмент приведёт к плохому обжиму
• Если используете несколько проводов - убедитесь, что их суммарное сечение не превышает 4 мм2 и все жилы полностью заполняют внутреннее пространство
• После монтажа проверьте прочность соединения - попробуйте потянуть провод; он не должен выскальзывать
• Для защиты от внешних воздействий (пыль, влага) наденьте термоусадку или изолирующий кожух на место соединения
• Артикул 79480 - это стандартная версия; если нужна длинная втулка - обращайтесь к поставщику за индивидуальным исполнением
