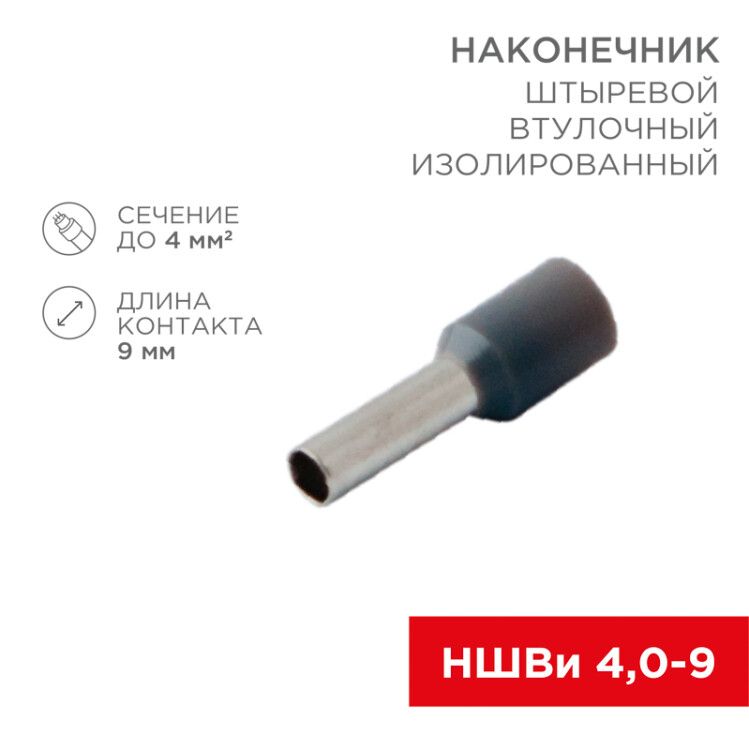

Наконечник штыревой втулочный изолированный F-9 мм 4 мм² (НШВи 4.0-9) серый | 08-0821 REXANT MEET

Наконечник штыревой втулочный изолированный F-9 мм 4 мм2 (НШВи 4.0-9) серый от Rexant - это готовое решение для надёжного и безопасного подключения многожильных медных проводов сечением 4 мм2. Применяется в распределительных щитах, на оборудовании и в силовых цепях, где требуется прочное и изолированное соединение без дополнительной обработки провода.

Назначение и область применения

Наконечник НШВи 4.0-9 используется для создания качественного электрического контакта между многожильным проводом и зажимом оборудования - например, автоматическими выключателями, клеммами, контактами реле или трансформаторов. Особенно эффективен там, где важно исключить ослабление контакта из-за перегибов или окисления жил. Подходит для установки в бытовых и промышленных электрощитах, на станках, конвейерах, системах управления и освещении.

Технические характеристики

• Сечение провода: 4 мм2 - подходит для медных многожильных проводов указанного сечения;
• Длина втулки: 9 мм - обеспечивает достаточную площадь обжима для устойчивого контакта;
• Диаметр отверстия: 3.2 мм - совместим с болтами и винтами M3–M3.5;
• Материал втулки: латунь - высокая проводимость и механическая прочность;
• Защитное покрытие: лужёное - предотвращает окисление и увеличивает срок службы;
• Изоляция: да, из ПВХ - защищает от случайного контакта и влаги;
• Цвет изоляции: серый - стандартизированная цветовая маркировка для визуального отличия;
• Тип монтажа: обжимной - требует специальный инструмент, не допускает пайки или скручивания;
• Форма фланца: трубчатая - равномерное распределение усилия при обжиме.

Совместимость и монтаж

Наконечник НШВи 4.0-9 серый от Rexant монтируется только обжимом. Перед установкой необходимо зачистить изоляцию с провода на длину, соответствующую глубине втулки (не более 9 мм). Многожильные жилы плотно заправляются в втулку через коническую ПВХ-манжету - она облегчает введение провода и дополнительно герметизирует вход.

Рекомендованные инструменты для обжима:

• HT-8164 (артикул 12-3206);
• HT-301E (артикул 12-3114);
• HT-301S (артикулы 12-3119, 12-3019-4).

Не используйте плоскогубцы или другие не предназначенные инструменты - это снижает надёжность контакта и может повредить изоляцию.

Безопасность и стандарты

Наконечник выполнен в соответствии с требованиями к изолированным штыревым наконечникам для электромонтажа. Изоляция из ПВХ обеспечивает защиту от поражения током и механических повреждений. Лужёное покрытие снижает риск коррозии даже во влажной среде. Соответствует нормам безопасности для работы в помещениях с повышенной влажностью и температурой до +70 C.

Преимущества

• Устраняет необходимость облуживания или скручивания проводов - экономит время и повышает качество соединения;
• Изолированная конструкция позволяет использовать один наконечник вместо двух отдельных элементов (наконечника + термоусадки);
• Латунная втулка с лужением гарантирует долговечность контакта даже при частых включениях/выключениях;
• Коническая ПВХ-манжета упрощает ввод провода и защищает место входа от деформаций;
• Серый цвет изоляции легко узнаваем - помогает при визуальной проверке комплектации.

Ограничения применения

• Не применяется для одножильных проводов - предназначен исключительно для многожильных медных;
• Не рекомендуется для проводов сечением менее 2.5 мм2 или более 6 мм2 - возможна потеря контакта или повреждение изоляции;
• Не подходит для постоянного погружения в воду - IP-класс защиты не указан, изоляция ПВХ не является водоупорной;
• Не допускается использование без обжимного инструмента - попытки затянуть винтом или закрутить вручную приведут к плохому контакту и нагреву.

Примеры использования

• Подключение к клеммам автоматических выключателей в распределительном щите;
• Присоединение проводов к выходным клеммам УЗО, дифавтоматов;
• Монтаж питания двигателей, насосов, вентиляторов на производстве;
• Подключение светильников и розеточных групп в условиях повышенной влажности (ванная, кухня, подвал);
• Замена старых скрученных соединений в существующих сетях для повышения надёжности.

Практические советы

• Перед обжимом убедитесь, что все жилы полностью вошли в втулку - ни одна не должна торчать;
• Проверьте соответствие диаметра отверстия (3.2 мм) размеру болта или винта - не используйте крупнее M4;
• При работе в холоде (ниже 0 C) согрейте наконечник перед монтажом - ПВХ становится хрупким;
• Не снимайте изоляцию с наконечника после монтажа - она служит защитой от случайного касания;
• Артикулы etm08-0821 и 08-0821 - это один и тот же продукт, различается только система кодирования.
