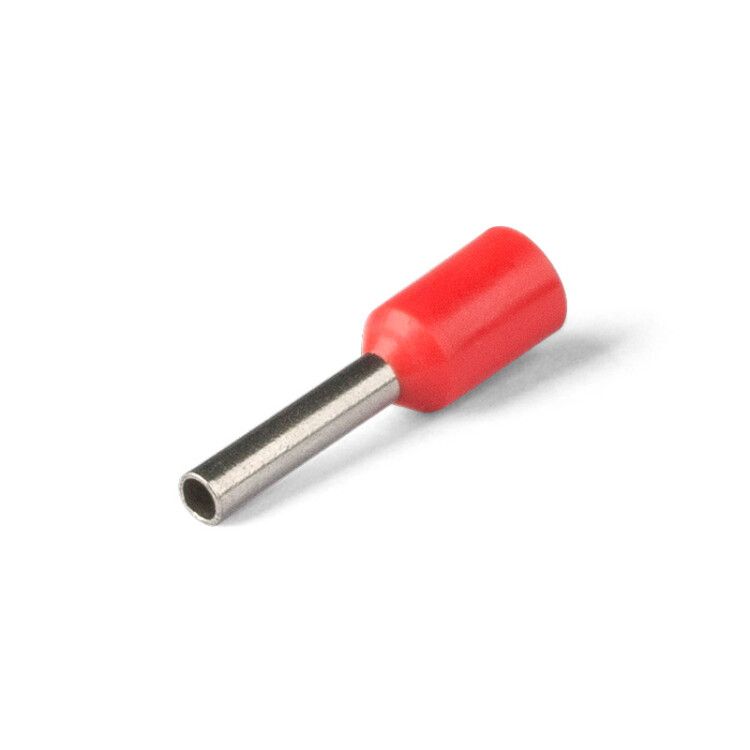

Наконечник штыревой втулочный изолированный НШВИ 4.0-18 - 79448 КВТ

Наконечник штыревой втулочный изолированный НШВИ 4.0-18 от КВТ предназначен для надёжного оконцевания гибких многопроволочных медных проводников сечением 4 мм² методом опрессовки. Благодаря изолированной втулке и лужёной меди обеспечивает безопасное соединение с клеммами, исключая необходимость предварительного облуживания провода. Применяется в силовых цепях до 690 В, особенно там, где важна долговечность и устойчивость к перегреву.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ 4.0-18 используется для преобразования гибких многожильных медных проводов в жёсткий штыревой контакт, совместимый с клеммными колодками, автоматическими выключателями, контакторами и другими коммутационными устройствами. Подходит для монтажа в распределительных щитах, на станках, конвейерах, системах управления и других промышленных объектах, где требуется надёжное и долговечное соединение без потери гибкости провода.

Технические характеристики

• Номинальное сечение проводника: 4 мм²
• Длина втулки: 18 мм
• Внутренний диаметр втулки: 2,8 мм
• Материал втулки: медь марки М1 с электролитическим лужением
• Материал изоляции: полипропилен (PP), безгалогенный
• Цвет изоляции: серый (соответствует DIN 46228-4)
• Номинальное напряжение: 0,69 кВ (690 В)
• Рабочая температура: от –40 °C до +105 °C
• Тип конструкции: стандартная трубчатая форма с конической зоной Easy Entry
• Способ монтажа: опрессовка специальным инструментом
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШВИ 4.0-18 совместим с клеммами, рассчитанными на штыревые контакты диаметром около 2,8–3,2 мм. Для монтажа необходимо:

• Зачистить изоляцию провода на длину 18 мм;
• Вставить провод в втулку через коническую зону Easy Entry — она облегчает заводку многожилок;
• Произвести опрессовку специальными клещами с матрицей для сечения 4 мм²; важно обжать именно медную втулку, а не изоляцию;
• Проверить качество обжима: втулка должна плотно охватывать все жилы без выпирающих проволочек.

Не допускается использование с однопроволочными (монолитными) проводами — они не обеспечивают достаточного контакта при опрессовке.

Безопасность и стандарты

Изоляция выполнена из безгалогенного полипропилена, что снижает риск образования токсичных газов при перегреве или возгорании. Соответствует требованиям ТУ 3424-001-59861269-2004. Цветовая маркировка по DIN 46228-4 позволяет легко идентифицировать сечение провода визуально. Температурная стойкость до +105 °C гарантирует работу в условиях повышенного нагрева, характерном для промышленного оборудования.

Преимущества

• Отменяет необходимость ручного облуживания проводов — экономит время и повышает надёжность соединения;
• Коническая форма Easy Entry ускоряет установку, особенно при работе с плотными многожильными проводами;
• Лужёная медь улучшает проводимость и защищает от окисления;
• Полипропиленовая изоляция устойчива к химикатам, маслам и высоким температурам;
• Единая цветовая система с другими изделиями КВТ упрощает сборку и обслуживание.

Ограничения применения

• Не применяется для проводов сечением менее 2,5 мм² или более 6 мм² — возможен плохой контакт или разрушение изоляции;
• Не предназначен для работы при температурах выше +105 °C — изоляция теряет прочность;
• Не рекомендован для частых механических нагрузок или вибраций без дополнительной фиксации;
• Не следует использовать в средах с постоянным воздействием открытого пламени или агрессивных растворителей.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах;
• Соединение проводов с клеммами контакторов и реле в системах автоматизации;
• Монтаж проводки на станках ЧПУ, конвейерах, насосных станциях;
• Обустройство силовых цепей в пищевой, фармацевтической и химической промышленности — благодаря безгалогенной изоляции.

Практические советы

• Выбирайте опрессовочные клещи с точной матрицей под 4 мм² — некорректный обжим вызывает перегрев и выход из строя;
• Перед монтажом проверьте, чтобы все жилы провода вошли в втулку полностью — не должно остаться свободных проволочек;
• При использовании в условиях влажности или запылённости убедитесь, что клеммы закрыты корпусом — IP-защита самого наконечника не предусмотрена;
• Для удобства идентификации используйте цветовую маркировку: серый цвет всегда соответствует 4 мм² в серии КВТ;
• Храните наконечники в сухом месте — хотя изоляция герметична, длительное воздействие влаги может повредить лужёное покрытие.
