Наконечник 71 097 NET-E4009 Е-гильзы НШВИ серый (100 шт/упак) |71097 |Navigator 17343

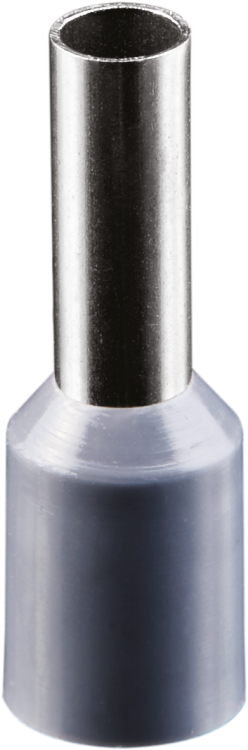

Наконечник-гильза изолированная НШвИ 4-9,0 серый (100 штук в упаковке) от бренда Navigator - это надёжный кабельный наконечник для оконцевания медных проводников сечением 4 мм2. Изделие сочетает лужёную медную гильзу и прочную полиамидную изоляцию, обеспечивая безопасное и долговечное соединение в условиях повышенной влажности и механических нагрузок. Артикул 4670004710975 соответствует серии NET-E.

Назначение и область применения

Наконечник-гильза изолированная НШвИ 4-9,0 предназначена для оконцевания однопроволочных и многожильных медных проводников сечением 4 мм2. Применяется там, где требуется защищённое и герметичное соединение: в распределительных щитах, на клеммах автоматических выключателей, контакторов, реле, частотных преобразователях и других устройствах управления. Подходит для стационарной установки в помещениях и на открытых участках с умеренной влажностью.

Технические характеристики

• Номинальное сечение провода: 4 мм2
• Материал контактной части: медь, лужёная поверхность
• Материал изоляции: полиамид (PA), серый цвет
• Длина гильзы: 16,2 мм
• Диаметр отверстия: 2,8 мм - совместим с болтами M3–M3,5
• Наружный диаметр изоляции: 4,7 мм
• Форма фланца: трубчатая, прямой угол соединения
• Тип конструкции: стандартная, без зажимного элемента
• Гарантийный срок: 36 месяцев
• Упаковка: 100 штук в одной картонной упаковке

Совместимость и монтаж

Наконечник-гильза изолированная НШвИ 4-9,0 монтируется на кабель с помощью опрессовки. Для работы необходимы клещи с матрицей, подходящей под сечение 4 мм2 и тип “трубчатый”. После опрессовки изоляция остаётся целой - она предохраняет токоведущую часть от случайного касания. Гильза плотно фиксируется на жиле, а изоляционная манжета не позволяет проводнику выпасть из клеммы даже при вибрации. Соответствует требованиям к кабельным наконечникам по ГОСТ 7385-81.

Безопасность и стандарты

Изоляция из полиамида обеспечивает высокую электрическую прочность и устойчивость к перегреву до +105 C. Лужёная поверхность снижает риск окисления и повышает надёжность контакта. Сертифицирована для использования в электроустановках напряжением до 1000 В переменного тока. Соответствует нормам безопасности IEC 60947-7-1 и DIN 46228.

Преимущества

• Изолированный дизайн исключает необходимость в дополнительной термоусадке или изоленте
• Лужёная медь улучшает проводимость и продлевает срок службы контакта
• Полиамидная изоляция устойчива к химическим воздействиям и механическому износу
• Чёткая цветовая маркировка (серый) ускоряет идентификацию сечения при сборке
• Высокая точность геометрии гарантирует плотное прилегание к клемме

Ограничения применения

Не предназначен для использования с алюминиевыми проводами - материал гильзы рассчитан только на медь. Не рекомендуется применять в средах с постоянным погружением в воду или агрессивными химическими веществами. Максимальная температура эксплуатации - +105 C; выше этого значения возможна деформация изоляции. Не подходит для многократных разборок - после первой опрессовки качество контакта снижается.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитовой
• Оконцевание проводов питания на контакторах промышленных станков
• Соединение кабелей с клеммами частотных преобразователей
• Монтаж цепей управления в системах конвейеров и насосных станций

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - 4 мм2 требуют именно этой модели, а не НШвИ 6 или 2,5
• Используйте клещи с регулировкой усилия - переопрессовка может повредить изоляцию
• Проверяйте глубину запрессовки: гильза должна полностью войти в клемму, а изоляция - не задевать её металлическую часть
• При работе в условиях вибрации дополнительно используйте контргайки или фиксаторы клемм
• Храните в сухом месте - хотя изоляция устойчива, длительное воздействие влаги может снизить адгезию материала
