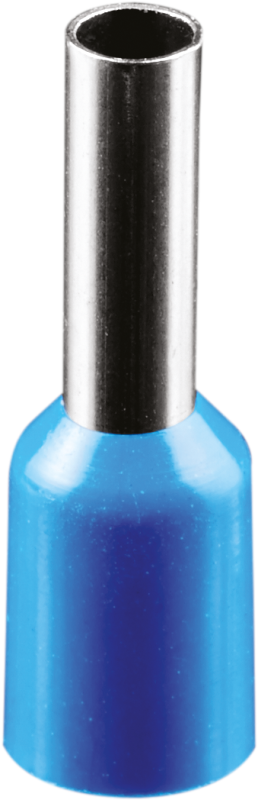

Наконечник NET-E2508 Е-гильзы НШВИ синий | 71095 Navigator 17339

Наконечник-гильза изолированная НШВИ 2,5-8,2 синий (100 штук) от бренда Navigator - это готовое решение для надёжного оконцевания медных проводов сечением 2,5 мм2. Благодаря встроенной изоляции и лужёной меди, изделие обеспечивает безопасное и долговечное соединение без дополнительной изоляции. Артикулы 71095 и 17339 подходят для монтажа в распределительных щитах, пультах управления и силовой аппаратуре.

Назначение и область применения

Наконечник-гильза изолированная НШВИ 2,5-8,2 синий (100 штук) предназначен для оконцевания однопроволочных и многожильных медных проводов сечением 2,5 мм2. Применяется там, где требуется быстрое, прочное и защищённое соединение: в электрических щитах, на клеммах автоматических выключателей, контакторов, реле, частотных преобразователях и других устройствах. Подходит для промышленного оборудования, систем автоматизации и жилых/коммерческих объектов.

Технические характеристики

• Номинальное сечение кабеля: 2,5 мм2
• Материал контактной части: медь, лужёная поверхность
• Материал изоляции: полиамид (PA) - устойчив к перегреву и механическим нагрузкам
• Длина втулки: 15,6 мм
• Диаметр отверстия: 2,3 мм - соответствует стандартному зажиму клеммы
• Наружный диаметр изоляции: 3,8 мм
• Цвет изоляции: синий - стандартизированный цвет для проводов 2,5 мм2
• Форма фланца: трубчатая - позволяет использовать обычную обжимную клещи
• Тип конструкции: стандартная - совместима с большинством инструментов
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Наконечник-гильза изолированная НШВИ 2,5-8,2 синий (100 штук) монтируется на кабель методом обжима. Для установки используются универсальные обжимные клещи с матрицей для наконечников типа НШВИ. Обжим выполняется на участке медной втулки - изоляция остаётся целой. Не требует предварительной подготовки провода: достаточно зачистить изоляцию кабеля на 8–10 мм. Диаметр отверстия 2,3 мм гарантирует плотное прилегание к болтам M3–M4, распространённым в бытовой и промышленной аппаратуре.

Безопасность и стандарты

Изделие соответствует требованиям к изолированным наконечникам по ГОСТ Р МЭК 60947-7-1 и DIN 46228. Лужёная медь снижает риск окисления и повышает долговечность контакта. Полиамидная изоляция не поддерживает горение и сохраняет форму при температурах до +105 C. Цветовая маркировка (синий) соответствует международной практике определения сечения провода.

Преимущества

• Уже изолирован - не нуждается в дополнительной термоусадке или изоленте
• Лужёная медь улучшает токопроводность и защищает от коррозии
• Полиамидная изоляция устойчива к химическим воздействиям и перепадам температур
• Синий цвет ускоряет визуальную идентификацию сечения при обслуживании
• Высокая точность геометрии обеспечивает надёжный обжим даже при использовании недорогих клещей

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен разрыв контакта
• Не рекомендуется применять в условиях постоянного погружения в воду - хотя изоляция IP67, сама конструкция не герметична
• Запрещено использовать с проводами меньшим сечением (менее 2,5 мм2) - есть риск проскальзывания
• Не подходит для высокочастотных цепей - из-за наличия изоляционного слоя увеличивается паразитная ёмкость

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в щите квартиры
• Обжим проводов к клеммам частотного преобразователя на станке
• Соединение проводника с реле контроля напряжения в системе освещения
• Монтаж заземляющего провода в распределительном устройстве

Практические советы

• Перед обжимом проверьте, что зачищенная часть провода полностью помещается во втулку - не более 10 мм
• Используйте обжимные клещи с регулировкой усилия - переобжим может повредить изоляцию
• Проверяйте качество обжима: после сжатия провод не должен свободно двигаться внутри наконечника
• Храните в сухом месте - хотя изоляция устойчива, длительное воздействие влаги может снизить адгезию
• При замене старого наконечника - всегда используйте тот же тип (НШВИ), чтобы не нарушить цветовую маркировку
