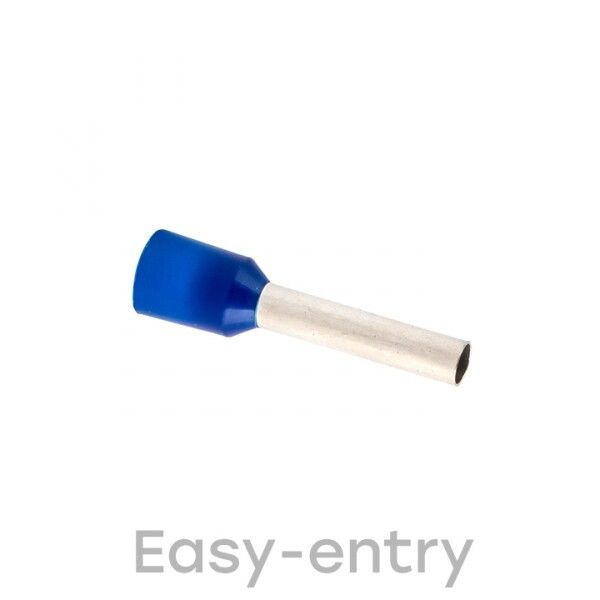

Наконечник штыревой втулочный изолированный НШвИ 2,5-12 (50шт.) EKF PROxima | nhvi-2.5-12

Наконечник штыревой втулочный изолированный НШвИ 2,5-12 от EKF PROxima предназначен для надёжного оконцевания многожильных медных проводов сечением 2,5 мм2. Благодаря встроенной изоляции и лужённой меди, этот наконечник исключает необходимость предварительного облуживания провода, ускоряет монтаж и повышает долговечность соединений.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШвИ 2,5-12 используется для оконцевания многопроволочных медных проводов типов ПВ-3, ПВС, ШВВП и аналогичных. Применяется там, где требуется прочное и защищённое соединение: распределительные щиты, контакторы, автоматические выключатели, клеммные колодки, оборудование управления и силовые цепи. Подходит для установки в устройствах с напряжением до 690 В.

Технические характеристики

• Поперечное сечение провода: 2,5 мм2
• Длина втулки: 12 мм
• Наружный диаметр: 2,6 мм
• Внутренний диаметр: 2,3 мм
• Материал проводника: медь луженая
• Материал изоляции: полипропилен (PP)
• Цвет изоляции: синий
• Напряжение: до 690 В
• Рабочий температурный диапазон: от –40 C до +80 C
• Способ монтажа: опрессовка специальным инструментом
• Конструкция жилы: многопроволочная
• Покрытие: электролитическое лужение
• Количество в упаковке: 50 штук
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШвИ 2,5-12 совместим с любыми инструментами для опрессовки, подходящими под сечение 2,5 мм2. Для качественного соединения используйте матрицу с профилем, соответствующим форме втулки - трубчатый фланец требует равномерного давления по всей длине. Убедитесь, что провод полностью вошёл в втулку до упора перед опрессовкой. Изоляционная манжета остаётся целой после монтажа, обеспечивая защиту от случайного касания токоведущих частей.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями к безопасности электромонтажных изделий. Лужёная медь снижает риск окисления и увеличивает контактную стабильность. Полипропиленовая изоляция устойчива к механическим воздействиям и химически инертна. Однако материал содержит галогены - не рекомендован для применений в закрытых системах с высокими требованиями к дымовой токсичности (например, метро, тоннели, суда).

Преимущества

• Устраняет этап облуживания провода - экономит время и трудозатраты
• Изоляция плотно прилегает к втулке, не сползает при монтаже
• Лужёная поверхность улучшает проводимость и защищает от коррозии
• Синий цвет легко идентифицирует сечение 2,5 мм2 при визуальной проверке
• Высокая термостойкость позволяет использовать в условиях перегрузок и повышенных температур

Ограничения применения

• Не однопроволочные (монолитные) провода - предназначены только для многопроволочных
• Запрещено использование с алюминиевыми проводами
• Не подходит для сред с постоянным погружением в жидкости - IP-класс защиты не указан, изоляция не герметична
• Содержание галогенов делает его непригодным для объектов с особыми экологическими нормами

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите
• Оконцевание проводов питания для тепловых реле и магнитных пускателей
• Соединение проводов с клеммами контроллеров PLC
• Монтаж заземляющих проводников в бытовых и промышленных распределительных устройствах

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 2,5 мм2 +- допуск; слишком тонкий или толстый провод снижает качество опрессовки
• Используйте инструмент с регулируемым усилием - переобжатие может повредить изоляцию, недожатие - вызвать плохой контакт
• При работе в холодном помещении (+5…–10 C) согрейте наконечник руками - полипропилен становится более хрупким при низких температурах
• Храните в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие воды может привести к просачиванию через микроскопические поры
• Артикул nhvi-2.5-12 - единственный в сериях EKF PROxima с такими параметрами; другие модели имеют другую длину или сечение
