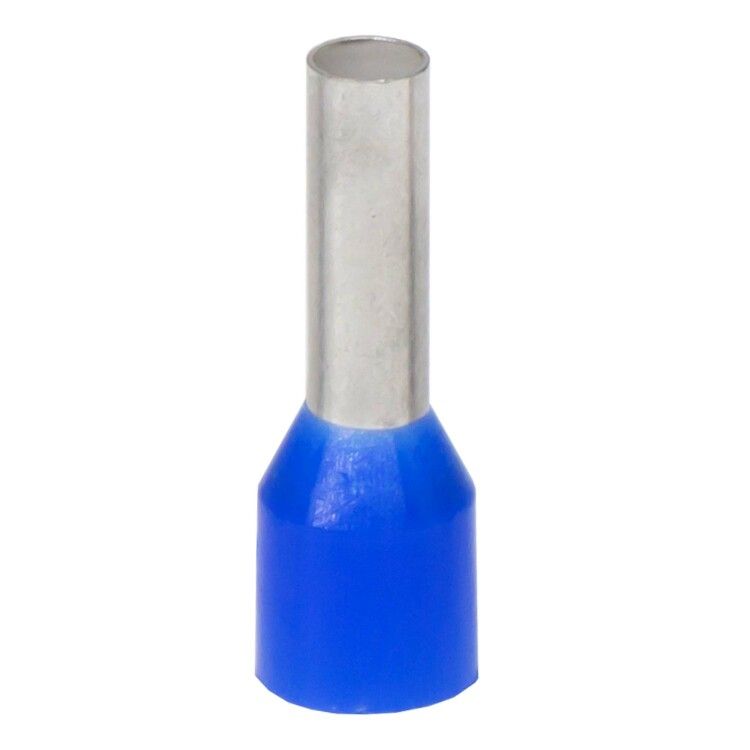

Наконечник-гильза с изол. фланцем для жилы сечением 2,5кв.мм, длина контактной части 10мм, синий | IF2.5-10BL DKC ДКС

Наконечник-гильза с изолированным фланцем DKC (ДКС) артикул if2.5-10bl предназначен для надёжного оконцевания многожильных проводников сечением 2,5 мм2. Благодаря изолированному фланцу и лужёной медной контактной части обеспечивает безопасное соединение в распределительных коробках, щитах и на оборудовании без необходимости дополнительной изоляции.

Назначение и область применения

Наконечник-гильза with insulated flange используется для оконцевания многожильных проводов перед установкой в клеммы, автоматические выключатели, контакторы и другие коммутационные устройства. Подходит для работы в силовых цепях постоянного и переменного тока до 1000 В. Применяется в промышленном оборудовании, системах автоматизации, бытовых и коммунальных электрощитах.

Технические характеристики

• Поперечное сечение жилы: 2,5 мм2 (соответствует AWG 14)
• Длина контактной части: 10 мм - оптимальна для стандартных клеммных зажимов
• Материал контакта: медь М0, лужёная с добавлением висмута - улучшает проводимость и снижает окисление
• Материал изоляции: полипропилен (PP) - не поддерживает горение (UL94 HB), безгалогенный
• Изоляция: проклеена - предотвращает расхождение жил при затяжке
• Цвет изоляции: синий - соответствует стандарту цветовой маркировки для проводов 2,5 мм2
• Устойчивость к короткому замыканию: да - сохраняет целостность при импульсных перегрузках

Совместимость и монтаж

Подходит для клемм с посадочным отверстием до 6–8 мм. Для монтажа используйте обжимной инструмент с матрицей для гильз 2,5 мм2. Обжим выполняется в два этапа: сначала - на контактную часть, затем - на изоляционный фланец. Убедитесь, что все жилы полностью вошли внутрь гильзы - не допускайте выпирания провода за её край. Проклеенная изоляция не требует дополнительной герметизации.

Безопасность и стандарты

• Изоляция выполнена из безгалогенного материала - при возгорании не выделяет токсичных газов
• Соответствует требованиям UL94 HB к самозатухаемости пластиков
• Не содержит свинца, хлора, брома - экологически безопасен для использования в закрытых помещениях
• Устойчив к коротким замыканиям - сохраняет механическую прочность при высоких токах

Преимущества

• Изолированный фланец исключает необходимость в применении термоусадки или изоленты после монтажа
• Лужённая поверхность контакта снижает переходное сопротивление и продлевает срок службы соединения
• Отсутствие заусенцев внутри изоляции - предотвращает повреждение жил при введении провода
• Проклеенная изоляция не расслаивается даже при частой вибрации оборудования
• Яркая синяя маркировка позволяет быстро идентифицировать сечение провода в сложенных кабельных сборках

Ограничения применения

• Не предназначена для одножильных проводов - возможен риск плохого обжима и выхода жил из гильзы
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя IP-класс не указан, изоляция не является герметичной
• Максимальная температура эксплуатации - до +105 C; выше этого значения изоляция начинает деформироваться
• Не совместима с клеммами, имеющими слишком малый зазор (менее 6 мм)

Примеры использования

• Подключение проводов 2,5 мм2 к автоматическим выключателям в квартирных щитах
• Оконцевание фазных проводов в шкафах управления станков и конвейеров
• Соединение кабелей с клеммными колодками в осветительных распределительных пунктах
• Монтаж в системах HVAC, где требуется надёжность и безопасность при повышенных нагрузках

Практические советы

• Перед обжимом проверьте, чтобы все жилы были равномерно заполнены гильзу - не допускайте “пустот” внутри
• Обжимайте только специальным инструментом с регулировкой усилия - обычные плоскогубцы могут повредить контакт
• При использовании в вибрирующих средах (например, на двигателях) дополнительно контролируйте плотность обжима каждые 6–12 месяцев
• Артикул if2.5-10bl от DKC (ДКС) совместим с сериями Quadro - можно использовать в комплекте с другими элементами этой линейки
• Храните в сухом месте - влага может вызвать окисление лужёной поверхности, особенно при длительном хранении
