Наконечник штыревой втулочный изолированный НШВИ(2) 2.5-10 - 79468 КВТ

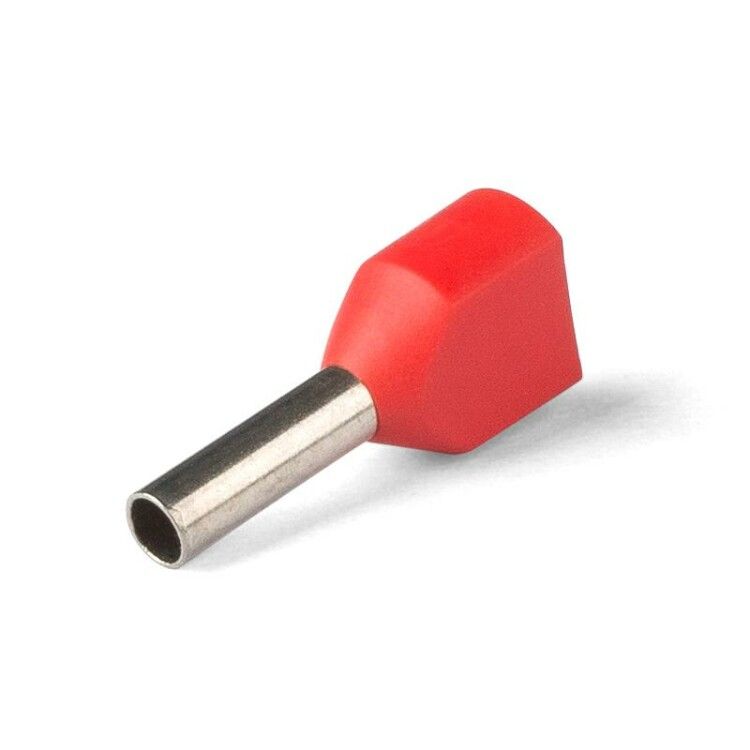

Наконечник штыревой втулочный изолированный НШВИ(2) 2.5-10 КВТ - это двойной медный наконечник с изоляцией из полипропилена, предназначенный для надёжного соединения двух гибких многопроволочных проводников сечением 2,5 мм2 методом опрессовки. Бренд КВТ предлагает этот продукт как решение для компактных распределительных систем, где требуется одновременное подключение двух проводов к одной клемме.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ(2) 2.5-10 КВТ используется для оконцевания двух гибких медных проводников одинакового сечения - 2,5 мм2. Он преобразует мягкий многожильный провод в жёсткий штыревой контакт, подходящий для установки в клеммы, автоматические выключатели, контакторы и другие коммутационные устройства. Применяется там, где необходимо подключить два провода к одной точке без увеличения габаритов соединения - например, в щитах управления, на станках, в цепях освещения или в системах автоматизации.

Технические характеристики

• Номинальное сечение проводника: 2,5 мм2 - подходит для двух проводов такого же сечения
• Материал втулки: медь марки М1 - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Покрытие: электролитическое лужение - защищает от окисления, улучшает пайку и долговечность контакта
• Изоляция: полипропилен (PP) - не содержит галогенов, безопасна при нагреве, устойчива к химическим воздействиям
• Цвет изоляции: синий - соответствует цветовой маркировке DIN 46228-4 для сечения 2,5 мм2
• Длина втулки: 10 мм - достаточна для прочной опрессовки
• Рабочая температура: от –40 C до +105 C - подходит для холодных и нагретых сред
• Температурная стойкость изоляции: +105 C - сохраняет целостность при длительном нагреве
• Номинальное напряжение: 0,69 кВ - допустимо для сетей до 690 В переменного тока
• Способ монтажа: опрессовка - требует специальных клещей, не предполагает пайку
• Форма фланца: трубчатая - обеспечивает равномерное давление при обжиме
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШВИ(2) 2.5-10 КВТ совместим с любыми клеммами, рассчитанными на штыревые контакты диаметром, соответствующим 2,5 мм2. Подходит для клеммных колодок, автоматических выключателей, контакторов и других устройств с зажимами типа “штырь”.

Для монтажа:

• Зачистите изоляцию с обоих проводов на длину 10–12 мм
• Вставьте оба провода в втулку - они должны полностью войти до упора
• Обожмите втулку специальными клещами с матрицей для наконечников НШВИ(2)
• Не перегибайте провода перед обжимом - это снижает механическую прочность
• Проверьте качество обжима: втулка должна плотно охватывать провода, изоляция не повреждена

Важно: используйте только инструмент, адаптированный под двойные наконечники - обычные клещи для одиночных НШВИ не обеспечат равномерного обжима.

Безопасность и стандарты

Изоляция выполнена из галоген-free полипропилена - при возгорании не выделяет токсичных газов, что важно для помещений с людьми. Температурная стойкость до +105 C позволяет использовать наконечник в условиях повышенного нагрева, например рядом с силовыми элементами. Соответствие DIN 46228-4 гарантирует правильную цветовую идентификацию сечения, снижая риск ошибок при обслуживании.

Преимущества

• Заменяет необходимость облуживания проводов - экономит время и исключает риск плохой пайки
• Два провода в одном корпусе - уменьшает количество точек подключения и занимаемое место
• Коническая форма входа (“Easy Entry”) - упрощает введение проводов в втулку даже при сложных условиях монтажа
• Лужёная медь - улучшает контакт, препятствует коррозии, продлевает срок службы
• Цветовая маркировка - позволяет быстро отличить сечение по внешнему виду

Ограничения применения

• Подходит только для медных многопроволочных проводников - не применяется для алюминиевых или однопроволочных
• Не предназначен для проводов сечением более 2,5 мм2 - при превышении возможен перегрев и выход из строя
• Требует точного соблюдения технологии опрессовки - некачественный обжим ведёт к ослаблению контакта
• Не рекомендован для частых демонтажей - после нескольких разборок контакт может потерять герметичность
• Не следует применять в условиях постоянного погружения в воду - хотя IP-класс не указан, изоляция не предназначена для подводного использования

Примеры использования

• Подключение двух фазных проводов к одному автоматическому выключателю в распределительном щите
• Соединение выхода термореле с двумя нагрузками в системе кондиционирования
• Монтаж в пультах управления станков, где ограниченное пространство не позволяет использовать две отдельные клеммы
• Объединение нулевых проводов в группе розеток при использовании клеммной колодки

Практические советы

• Перед монтажом проверьте, чтобы оба провода были одного сечения - смешивание сечений нарушает баланс нагрузки
• Используйте только оригинальные клещи для НШВИ(2) - нестандартный инструмент деформирует втулку
• После обжима потяните за каждый провод - он не должен выскальзывать из втулки
• При работе в сырых помещениях дополнительно изолируйте место обжима термоусадкой - изоляция НШВИ(2) не является водонепроницаемой
• Храните наконечники в сухом месте - лужёная медь может окисляться при длительном контакте с влагой
