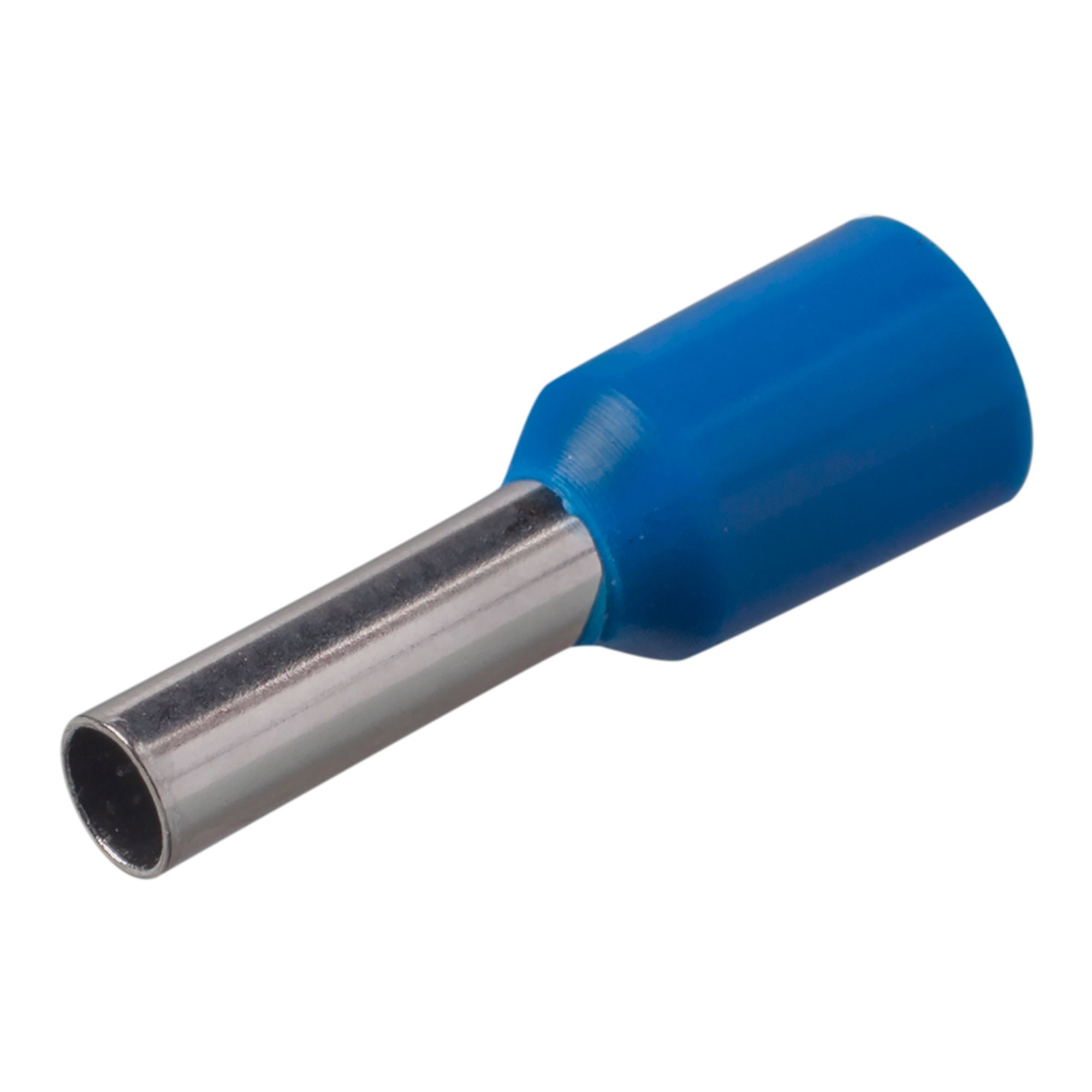

Наконечник кабельный НШвИ 2.5-8.2 синий Е2508 (100шт) - UGN10-D25-04-08 IEK

Наконечник кабельный НШВИ 2,5-8 синий (100 штук) от бренда IEK предназначен для надёжного соединения многожильных проводов сечением 2,5 мм2 с клеммами, выступая в роли переходника между гибким проводом и зажимом. Артикул UGN10-D25-04-08 обеспечивает удобство монтажа, защиту от окисления и визуальную маркировку цепей.

Назначение и область применения

Наконечник кабельный НШВИ 2,5-8 синий используется для подготовки концов многожильных медных проводов перед подключением к винтовым клеммам, автоматическим выключателям, контактным площадкам и другим элементам распределительных устройств. Применяется в бытовой, промышленной и коммерческой электропроводке - например, при установке щитов, подключении двигателей, освещения, оборудования на конвейерах и станках.

Технические характеристики

• Номинальное сечение проводника: 2,5 мм2 - подходит для проводов с таким же сечением, не рекомендуется использовать с более толстыми или тонкими жилами
• Материал токоведущей части: медь, лужёная - обеспечивает хорошую проводимость и защищает от окисления
• Диаметр внутреннего отверстия: 2,3 мм - соответствует внешнему диаметру изолированных многожильных проводов 2,5 мм2
• Диаметр наружный: 3,8 мм - позволяет свободно проходить через стандартные клеммы и зажимы
• Длина втулки: 15,6 мм - достаточна для качественной опрессовки и прочного контакта
• Материал изоляции: PVC (поливинилхлорид) - устойчив к механическим нагрузкам, не горюч, сохраняет форму при температуре до +70 C
• Цвет изоляции: синий - стандартизированная маркировка для нулевых проводников (по правилам ПУЭ)
• Срок службы: 5 лет - при соблюдении условий эксплуатации и отсутствии перегрузок

Совместимость и монтаж

Наконечник НШВИ 2,5-8 совместим с любыми клеммами, рассчитанными на провод 2,5 мм2 и имеющими диаметр отверстия 3–4 мм. Для монтажа требуется пресс-клещи с матрицей для наконечников типа НШВИ. После вставки провода в втулку необходимо произвести равномерную опрессовку - два-три удара клещами по всей длине втулки. Изоляция не должна быть задвинута слишком глубоко; её край должен находиться у основания клеммы, чтобы не мешать контакту. Убедитесь, что все жилы провода полностью вошли в втулку - частичное заполнение снижает надёжность соединения.

Безопасность и стандарты

Наконечник соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ 7399-97. Лужёное покрытие предотвращает окисление меди, снижая риск нагрева и потери контакта. Изоляция из PVC не распространяет горение и не выделяет токсичных веществ при нормальных условиях работы. Соответствие стандартам гарантирует безопасность при использовании в сетях до 1000 В переменного тока.

Преимущества

• Изолированная конструкция защищает открытые участки провода и исключает случайные замыкания
• Синий цвет изоляции позволяет легко идентифицировать ноль в трёхфазной системе
• Лужёная медь увеличивает срок службы контакта, особенно в условиях повышенной влажности
• Трубчатый фланец обеспечивает равномерное распределение усилия при затяжке винта, предотвращая перелом жил
• Опрессовка создаёт монолитный контакт - исключается люфт и искрение
• Упаковка по 100 штук экономит время на закупке и хранении

Ограничения применения

• Не предназначены для одножильных проводов - возможен плохой контакт из-за недостаточной деформации жилы
• Работают только с медными проводами - несовместимы с алюминием
• Не подходят для постоянного погружения в воду или экстремально высоких температур (>85 C)
• Запрещено использовать без опрессовки - просто вставленный провод не обеспечит надёжного соединения
• Не следует применять в местах с вибрацией выше допустимой, если не предусмотрена дополнительная фиксация

Примеры использования

• Подключение нулевой шины в этажном щите
• Присоединение провода к клемме автомата в распределительном щитке
• Монтаж питания двигателя насоса или вентилятора
• Обвязка светильников и розеточных групп в офисах и квартирах
• Сборка панелей управления на заводах и в логистических комплексах

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - лишняя изоляция внутри втулки снижает контакт
• Проверьте соответствие диаметра втулки и клеммы: если втулка слишком широкая - будет болтаться, если узкая - не войдёт
• Используйте только инструмент с нужной матрицей - некорректный пресс вызывает трещины в металле или слабый контакт
• После монтажа проверьте надёжность крепления легким рывком - провод не должен выскальзывать
• Храните в сухом месте - даже лужёная медь может окислиться при длительном воздействии влаги
• Для больших проектов заказывайте сразу несколько упаковок - цветовая маркировка важна для безопасности и обслуживания
