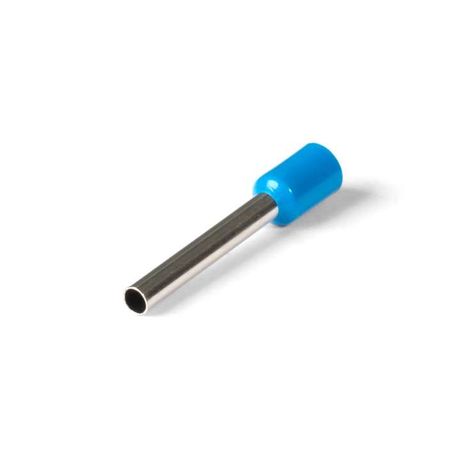

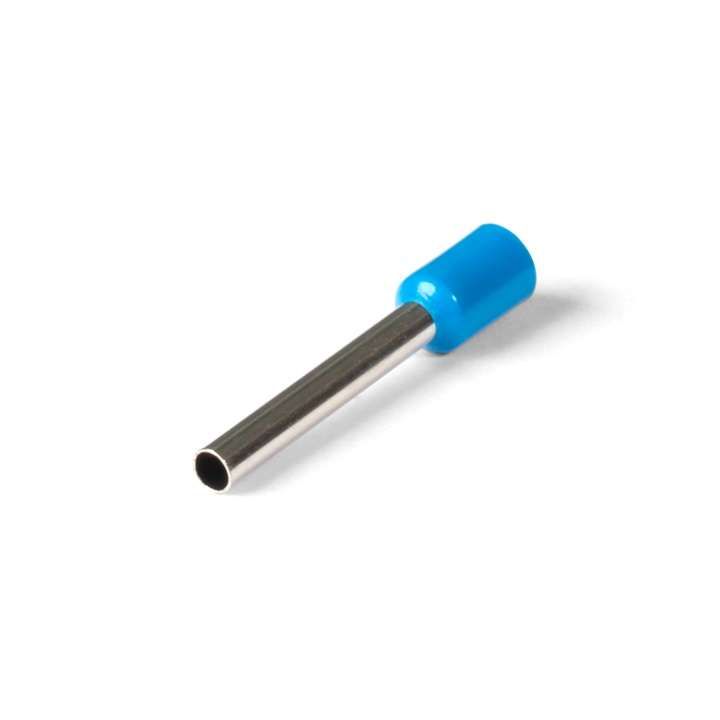

Наконечник штыревой втулочный изолированный НШВИ 2.5-18 - 79445 КВТ

Наконечник штыревой втулочный изолированный НШВИ 2.5-18 КВТ предназначен для надёжного оконцевания многожильных медных проводников сечением 2,5 мм2 методом опрессовки. Благодаря изолированной конструкции и лужёному контакту этот наконечник обеспечивает безопасное соединение в распределительных щитах, пультах управления и других устройствах, где важна герметичность и долговечность. Артикул 79445 и бренд КВТ указывают на соответствие серийным требованиям производства.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ 2.5-18 КВТ используется для подготовки концов многожильных медных проводов к подключению через клеммы, болтовые зажимы или разъёмы. Он преобразует мягкий многопроволочный провод в жёсткий металлический штырь, исключая выпадение отдельных жил при затяжке. Применяется в электрооборудовании с рабочим напряжением до 690 В: автоматических выключателях, контактных группах, силовых щитках, станках и системах автоматизации.

Технические характеристики

• Сечение провода: 2,5 мм2 - подходящее для проводов с таким же номиналом
• Длина втулки: 18 мм - достаточна для плотной опрессовки без перегрузки
• Материал втулки: медь марки М1 - высокая электропроводность и механическая прочность
• Покрытие: электролитическое лужение - предотвращает окисление и улучшает контакт
• Изоляция: полипропилен (PP) - термостойкий, безгалогенный материал
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях
• Напряжение: до 0,69 кВ - соответствует нормам для слаботочных и средневольтных цепей
• Диаметр втулки: внутренний 2,3 мм / внешний 2,6 мм - точное совпадение с ГОСТ/ТУ
• Цвет изоляции: серый - соответствует цветовой маркировке DIN 46228-4 для сечений 2,5 мм2
• Норматив: ТУ 3424-001-59861269-2004 - регламентирует качество и испытания

Совместимость и монтаж

Наконечник НШВИ 2.5-18 КВТ совместим с любыми клещами для опрессовки, поддерживающими матрицу под сечение 2,5 мм2. Устанавливается на одиночный провод - не предназначена для нескольких жил. Перед опрессовкой зачищают изоляцию провода на длину втулки (≈18 мм), затем вставляют провод в втулку до упора. Обжим выполняют равномерно по всей длине втулки - важно не повредить изоляционную манжету. Коническая форма входа ("Easy Entry") позволяет легко заводить провод даже при минимальном опыте.

Безопасность и стандарты

Изоляция выполнена из полипропилена без галогенов - при нагреве не выделяет токсичных веществ. Температурная стойкость до +105 C гарантирует работу в условиях повышенного тепла. Соответствие ТУ 3424-001-59861269-2004 и цветовая маркировка DIN 46228 обеспечивают унифицированность и снижают риск ошибок при сборке. Серый цвет изоляции точно соответствует стандарту для проводов 2,5 мм2 - позволяет быстро идентифицировать сечение без замеров.

Преимущества

• Заменяет процесс облуживания провода - экономит время и исключает риск перегрева при пайке
• Защищённая изоляция предотвращает случайное касание токоведущих частей
• Лужёная поверхность увеличивает срок службы контакта и снижает переходное сопротивление
• Герметичная конструкция минимизирует влияние влаги и запыления
• Цветовая маркировка по DIN ускоряет диагностику и обслуживание

Ограничения применения

• Не применяется для однопроволочных (монолитных) проводов - только для многожильных
• Не допускается использование с проводами большего сечения - возможен выход из втулки и плохой контакт
• Не рекомендован для постоянного погружения в жидкости - хотя IP-класс не указан, изоляция не является водоупорной
• Не следует использовать в местах с ударными нагрузками без дополнительной защиты корпуса
• Подходит только для медных проводников - несовместим с алюминием

Примеры использования

• Подключение проводов к клеммам автоматического выключателя в распределительном щите
• Обжим проводов питания на входе в частотный преобразователь
• Соединение сигнальных линий в пульте управления станком ЧПУ
• Монтаж проводки в холодильных установках - благодаря широкому температурному диапазону
• Электромонтаж в пищевой промышленности - изоляция без галогенов соответствует требованиям гигиены

Практические советы

• Перед опрессовкой проверьте, чтобы провод полностью вошёл в втулку - видимый торец жил вне втулки недопустим
• Выбирайте матрицу клещей, которая точно соответствует профилю этого наконечника - некорректный обжим вызывает трещины в меди
• Не используйте плоскогубцы вместо специальных клещей - результат будет нестойким
• Проверяйте цвет изоляции перед монтажом - серый цвет = 2,5 мм2; другие цвета - другое сечение
• Храните в сухом месте - хоть изоляция устойчива к влаге, длительное воздействие может снизить её свойства
• Артикул 79445 - всегда сверяйтесь с этим номером при заказе, так как аналоги от других брендов могут отличаться по форме или толщине стенки
