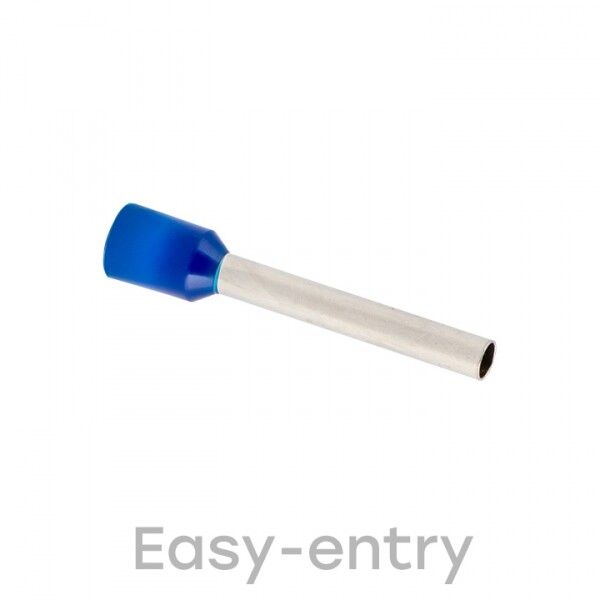

Наконечник штыревой втулочный НШвИ 2,5-18 (50шт.) EKF | nhvi-2.5-18

Наконечник штыревой втулочный НШвИ 2,5-18 (50 штук) от EKF PROxima предназначен для надёжного соединения многопроволочных медных проводов с контактами аппаратов и клеммных колодок. Благодаря встроенной изоляции и лужёной меди, этот наконечник исключает необходимость предварительного облуживания провода, ускоряя монтаж и повышая долговечность соединений.

Назначение и область применения

Наконечник штыревой втулочный НШвИ 2,5-18 (50 штук) используется для оконцевания многопроволочных проводов сечением 2,5 мм2 - таких как ПВ-3, ПВС, ПУГВ и аналогичных. Применяется в распределительных щитах, на контакторах, автоматических выключателях, клеммах оборудования управления и силовой электроники. Подходит для стационарной установки в помещениях с нормальной влажностью.

Технические характеристики

• Поперечное сечение провода: 2,5 мм2
• Длина втулки: 18 мм
• Материал втулки: медь, лужёная
• Материал изоляции: полипропилен (PP)
• Цвет изоляции: синий
• Форма фланца: трубчатая
• Тип конструкции: стандартная, одинарная
• Количество в упаковке: 50 штук
• Содержание галогенов: да

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ 2,5-18 (50 штук) совместим с любыми штыревыми клеммами, рассчитанными на провод 2,5 мм2. Для монтажа требуется специальный пресс-клещи с матрицей для втулочных наконечников. Перед опрессовкой провод зачищается на длину втулки (18 мм), вставляется до упора и зажимается равномерным давлением. Изоляционная манжета остаётся на проводе, обеспечивая защиту от случайного касания токоведущих частей после установки.

Безопасность и стандарты

Наконечник соответствует требованиям ГОСТ Р МЭК 60947-7-1 и применяется в системах с напряжением до 1000 В переменного тока. Лужёная поверхность снижает риск окисления и увеличивает срок службы соединения. Однако материал изоляции содержит галогены - не рекомендуется для применений в закрытых пространствах с высокими требованиями к дымообразованию и токсичности продуктов горения (например, метро, тоннели, больницы).

Преимущества

• Изоляция уже встроена - не требует дополнительной термоусадки или изоленты
• Лужёная медь обеспечивает хорошую проводимость и устойчивость к коррозии
• Развальцованный конец втулки облегчает введение многопроволочного провода
• Заменяет операцию облуживания - экономит время при массовом монтаже
• Яркая синяя изоляция позволяет легко идентифицировать сечение провода

Ограничения применения

• Не предназначены для однопроволочных жестких проводов (типа ПВ-1)
• Не подходят для условий постоянного воздействия открытого пламени или температур выше +105 C
• Изоляция из полипропилена не подходит для сред с повышенными требованиями к негорючести и малому дымообразованию
• Не использовать в условиях постоянного погружения в воду - IP-класс защиты не указан и не предусмотрен

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Соединение проводов с клеммами тепловых реле и магнитных пускателей
• Обжим проводов в устройствах управления станков и конвейеров
• Монтаж цепей сигнализации и управления в промышленном оборудовании

Практические советы

• Выбирайте пресс-клещи с матрицей, точно соответствующей типу НШвИ - некорректная опрессовка приведёт к плохому контакту или разрушению изоляции
• Проверяйте глубину введения провода: он должен доходать до дна втулки, иначе возможен перегрев
• При использовании в щитах с плотной компоновкой учтите внешний диаметр изолированного наконечника - он больше, чем у неизолированных аналогов
• Храните в сухом месте - хотя изоляция защищает от влаги, длительное воздействие сырости может повредить лужёную поверхность
• Наконечник штыревой втулочный НШвИ 2,5-18 (50 штук) от EKF PROxima - лучший выбор для быстрого и безопасного монтажа в типовых задачах электромонтажа
