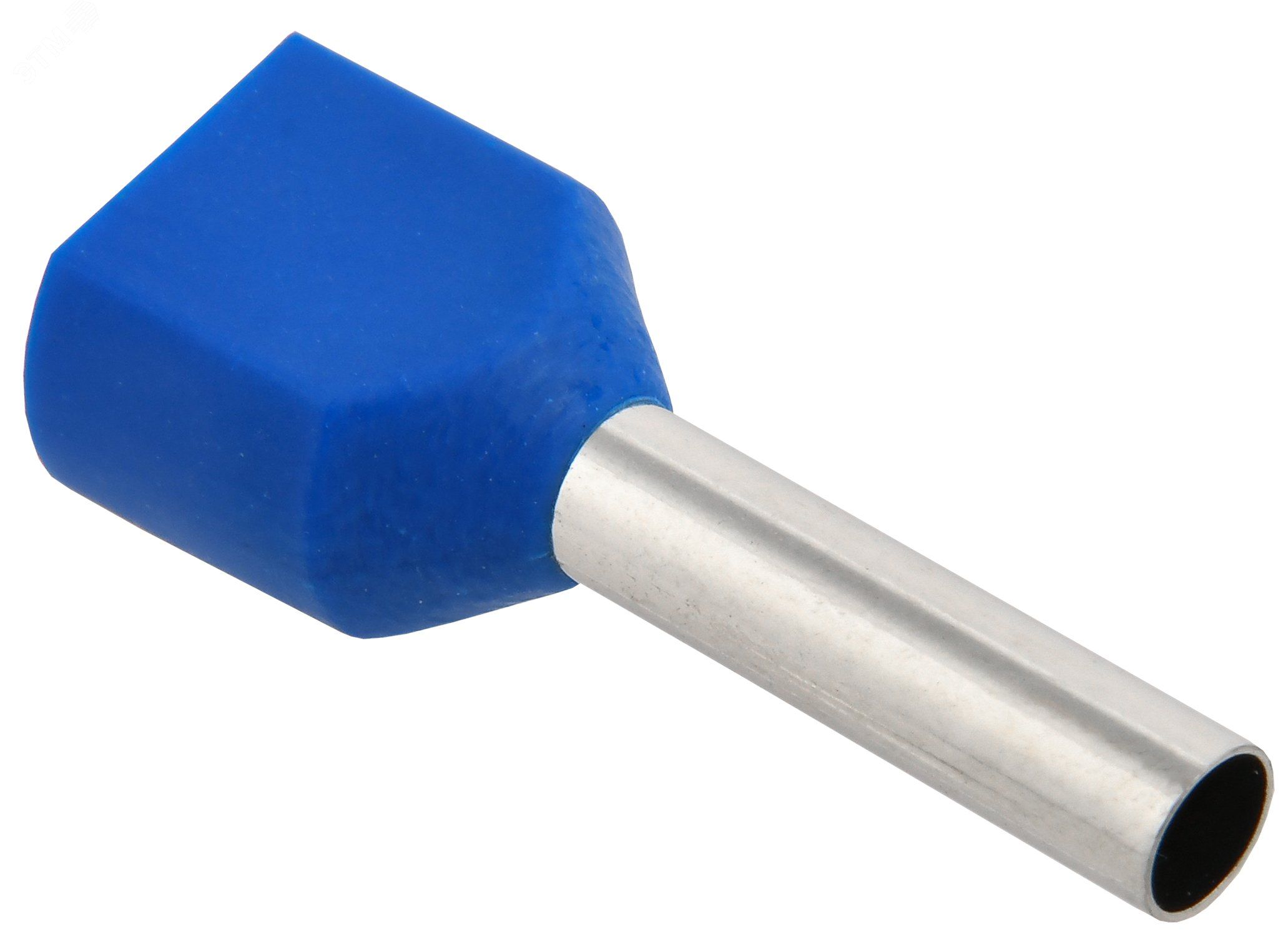

Наконечник НШВИ(2) 2,5-13 синий (20шт/упак) | UTE10-4-D3-3-100 IEK

Наконечник-гильза НШВИ(2) 2,5-13 синий (20 штук в упаковке) от IEK предназначен для надёжного соединения одножильных медных проводов сечением 2,5 мм2 через опрессовку. Этот тип наконечника часто используется в распределительных щитах, на клеммах автоматических выключателей и контакторах. Артикул u te10-4-d3-3-100 соответствует сериям продукции IEK, ориентированным на промышленную и бытовую электромонтажную практику.

Назначение и область применения

Наконечник-гильза НШВИ(2) 2,5-13 синий (20 штук в упаковке) применяется для оконцевания медных проводов перед подключением к зажимам оборудования. Он обеспечивает прочное механическое и электрическое соединение при использовании пресс-клещей. Подходит для работы в цепях переменного и постоянного тока до 1000 В. Часто встречается в сборке силовых щитов, панелях управления, станках, системах освещения и других устройствах, где требуется надёжный контакт без болтовых соединений.

Технические характеристики

• Поперечное сечение провода: 2,5 мм2 - рассчитан на ток до 20–25 А в зависимости от условий прокладки;
• Материал гильзы: медь, лужёная - повышает антикоррозийную стойкость и снижает переходное сопротивление;
• Длина гильзы: 21,7 мм - достаточна для плотной опрессовки без перегрузки жилы;
• Внутренний диаметр: 3,3 мм - совпадает с внешним диаметром изолированного провода 2,5 мм2;
• Наружный диаметр: 8,2 мм - позволяет установить в большинство стандартных клеммных колодок;
• Материал изоляции: PVC - термостойкий, устойчивый к УФ и химическим воздействиям;
• Цвет изоляции: синий - стандартизирован для обозначения нулевых проводников (N) согласно IEC 60446;
• Форма фланца: трубчатая - обеспечивает равномерное давление при опрессовке;
• Срок службы: 5 лет - при соблюдении температурного режима и отсутствии механических нагрузок;
• Количество в упаковке: 20 штук - удобно для партийного монтажа.

Совместимость и монтаж

Наконечник-гильза НШВИ(2) 2,5-13 синий (20 штук в упаковке) совместим с любыми клеммами, имеющими внутренний диаметр до 8,2 мм. Для монтажа необходимы пресс-клещи с матрицей для сечения 2,5 мм2. Перед опрессовкой зачищают изоляцию провода на длину 9–11 мм - чтобы гильза полностью закрывала оголённую часть жилы. После опрессовки проверяют качество соединения: не должно быть трещин, перекоса или выпирания металла. Кабель нельзя многократно разъединять - наконечники не предназначены для частого демонтажа.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и DIN 46228. Лужёная поверхность предотвращает окисление меди, что снижает риск нагрева в месте контакта. Изоляция из PVC не распространяет горение и сохраняет целостность при температурах от –40C до +70C. Соответствие стандартам гарантирует безопасность при работе в условиях повышенной влажности и вибраций.

Преимущества

• Удобная цветовая маркировка - синий цвет сразу указывает на ноль, исключает путаницу при монтаже;
• Высокая долговечность благодаря лужению - меньше коррозии, чем у голой меди;
• Равномерная форма гильзы - минимизирует риск повреждения жилы при опрессовке;
• Готовые комплекты по 20 штук - экономят время на заказе и хранении;
• Поддерживается всеми основными производителями пресс-клещей - легко найти подходящий инструмент.

Ограничения применения

• Не для многожильных проводов - требуются специальные наконечники типа НШВ;
• Запрещена повторная опрессовка - после первого сжатия металл деформируется и потеряются герметичность и прочность;
• Не рекомендовано использование вне диапазона температур –40…+70 C - изоляция может стать хрупкой или мягкой;
• Не подходит для высоких вибрационных сред без дополнительной фиксации - возможен самопроизвольный выход из клеммы;
• Не использовать в цепях выше 1000 В - не имеет усиленной изоляции для высоковольтных применений.

Примеры использования

• Подключение нулевой шины в этажном щите;
• Присоединение провода к входному автомату в квартире;
• Обжим провода к клемме контактора в системе автономного управления;
• Сборка панели питания для насосов или вентиляторов в промышленных помещениях.

Практические советы

• Перед монтажом всегда сверьте сечение провода - даже небольшое отличие (например, 1,5 вместо 2,5 мм2) приведёт к плохому контакту;
• Выбирайте пресс-клещи с регулировкой усилия - переобжатие разрушает жилу, недожатие даёт слабый контакт;
• Храните упаковку в сухом месте - хотя изоляция защищена, длительное попадание воды может вызвать конденсацию внутри;
• Проверьте соответствие цвета: синий = N, коричневый/чёрный = L - так легче избежать ошибок при тестировании;
• Если нужен более длинный срок службы - используйте аналоги с никелевым покрытием; этот вариант - баланс цены и качества.
