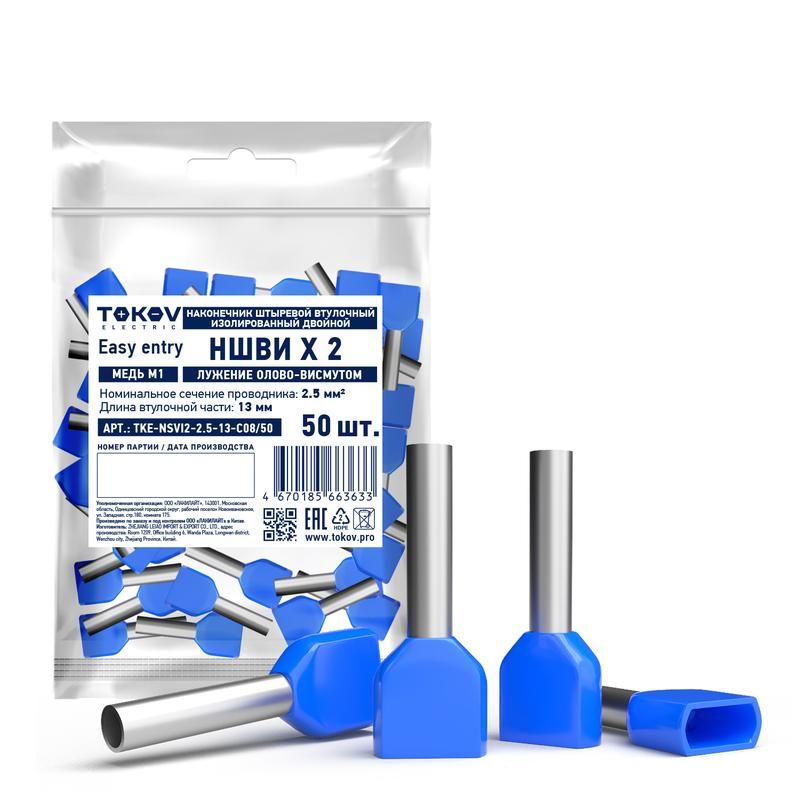

Наконечник штыревой втулочный изолированный двойн. НШВИ(2) 2.5-13 TOKOV ELECTRIC3 TKE-NSVI2-2.5-13-C08/50

Наконечник штыревой втулочный изолированный двойной НШВИ(2) 2.5-13 от TOKOV ELECTRIC предназначен для надёжного соединения двух одножильных медных проводов сечением 2,5 мм2 с штыревыми клеммами. Артикул tke-nsvi2-2.5-13-c08/50 обеспечивает безопасную и долговечную коммутацию в условиях повышенной влажности и вибраций.

Назначение и область применения

Этот наконечник используется для создания прочного и изолированного соединения между двумя проводами и контактными элементами - например, в клеммных колодках, автоматических выключателях, контакторах или распределительных щитах. Подходит для стационарной установки в электрооборудовании, где требуется исключение доступа к токоведущим частям и устойчивость к механическим нагрузкам.

Технические характеристики

• Номинальное сечение провода: 2,5 мм2 - оптимально для цепей до 16 А в бытовых и промышленных системах
• Тип конструкции: двойной втулочный - позволяет зажать два провода в одной гильзе
• Длина втулки: 13 мм - достаточна для надёжного обжима стандартным инструментом
• Материал: медь - высокая проводимость и устойчивость к окислению
• Изоляция: полипропилен (PP) - термостойкий, химически инертный материал
• Цвет изоляции: синий - соответствует стандарту IEC для нулевых проводников (N)
• Безгалогенный состав - не выделяет токсичных веществ при перегреве или возгорании

Совместимость и монтаж

Наконечник НШВИ(2) 2.5-13 совместим с любыми штыревыми клеммами, рассчитанными на провод 2,5 мм2. Для монтажа необходим специальный обжимной инструмент с матрицей для двойных втулок. Обжим должен быть выполнен равномерно - без повреждений изоляции и с плотным прилеганием к жилам. Убедитесь, что зачищенные концы проводов полностью помещаются внутри втулки - не более 1–2 мм свисающих жил.

Безопасность и стандарты

Изоляция выполнена из безгалогенного полипропилена, что соответствует требованиям безопасности для закрытых помещений с людьми. Материал не поддерживает горение и не выделяет едких газов при температуре до +105 C. Соответствует общепринятым нормам для изолированных наконечников EN 60947-7-1 и ГОСТ Р 50030.5.5.

Преимущества

• Два провода в одном корпусе - экономия места в клеммах и уменьшение числа компонентов
• Уплотнённая изоляция предотвращает случайное касание токоведущих частей
• Стабильное сопротивление контакта благодаря медной основе и качественному обжиму
• Высокая устойчивость к вибрациям - идеально для оборудования с движущимися частями
• Цветовая маркировка ускоряет идентификацию нулевого провода при обслуживании

Ограничения применения

• Не предназначены для многожильных проводов - требуют предварительного скручивания жил
• Работают только с медными проводами - несовместимы с алюминием
• Не рекомендованы для постоянного погружения в жидкости - IP-класс не указан, изоляция не герметизирует
• Запрещено использовать при температурах выше +105 C - риск деформации полипропилена

Примеры использования

• Подключение нулевой шины в распределительном щите - два провода от разных групп освещения
• Соединение входного и выходного провода в клемме контактора
• Фиксация проводов в автоматическом выключателе с ограниченным пространством
• Обустройство цепей управления на станках и конвейерах

Практические советы

• Перед обжимом проверьте, чтобы зачистка проводов была точно 10–11 мм - меньше не войдёт, больше выйдет из втулки
• Используйте обжимной клещи с регулировкой усилия - переобжим разрушает изоляцию, недожим снижает надёжность
• Проверяйте качество обжима: после сжатия провода должны быть неподвижны, а изоляция - цела
• Для длительной работы в помещениях с высокой влажностью - дополнительно используйте термоусадочные трубки на основание наконечника
• Артикул tke-nsvi2-2.5-13-c08/50 продается упаковками по 50 штук - удобно для массового монтажа
