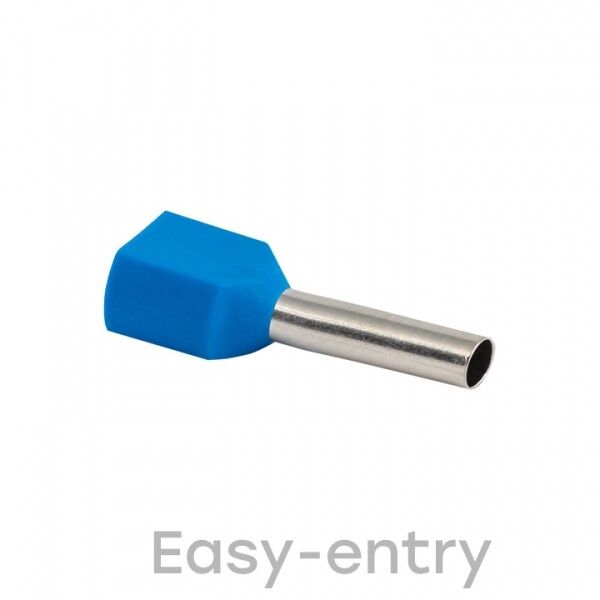

Наконечник штыревой втулочный НШвИ(2) 2,5-13 (50шт.) EKF | nhvi2-2.5-13

Наконечник штыревой втулочный НШвИ(2) 2,5-13 от EKF PROxima - это изолированный медный наконечник с двойной втулкой, предназначенный для надёжного соединения многожильных проводов сечением 2,5 мм2. Благодаря лужёной поверхности и полипропиленовой изоляции, он исключает необходимость предварительного облуживания провода, ускоряя монтаж и повышая долговечность контакта. Упаковка содержит 50 штук, что удобно для масштабных работ.

Назначение и область применения

Наконечник штыревой втулочный НШвИ(2) 2,5-13 используется для соединения многожильных медных проводов (например, ПВ-3, ПВС, ПУГНП) с клеммами автоматических выключателей, контактных устройств, распределительных щитов и другого электрооборудования. Подходит для стационарной установки в условиях нормальной влажности и температур. Применяется в жилищном, промышленном и коммунальном хозяйстве - например, на станках, конвейерах, осветительных системах и системах управления.

Технические характеристики

• Номинальное сечение провода: 2,5 мм2
• Длина втулки: 13 мм
• Тип конструкции: двойная втулка - позволяет одновременно зажимать два провода одного сечения
• Материал втулки: медь, лужёная - обеспечивает хорошую проводимость и защищает от окисления
• Изоляция: полипропилен (PP), синего цвета - механически прочная, устойчивая к воздействию среды
• Форма фланца: трубчатая - обеспечивает плотную посадку на штыревые клеммы
• Содержание галогенов: да - материал изоляции не является негалогенным, что важно учитывать при использовании в закрытых помещениях с высокими требованиями к дымообразованию

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ(2) 2,5-13 совместим с любыми штыревыми клеммами, рассчитанными на провод 2,5 мм2. Для монтажа требуется специальный пресс-клещи с матрицей для двойных втулок. Обжим выполняется в двух местах - на каждой втулке отдельно. Не требует предварительного облуживания провода. Изоляционная манжета остаётся на месте после обжима, защищая место соединения от случайного касания. Диаметр входного отверстия втулки соответствует многожильным проводам типа ПВ-3 и аналогичным.

Безопасность и стандарты

Наконечник штыревой втулочный НШвИ(2) 2,5-13 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50894. Произведён в соответствии с технологией EKF PROxima, обеспечивающей соответствие международным стандартам качества. Лужёное покрытие снижает риск коррозии, увеличивая срок службы контакта. Однако из-за наличия галогенов в изоляции не рекомендован для использования в герметичных системах с повышенными требованиями к токсичности дыма (например, метро, тоннели, медицинские учреждения).

Преимущества

• Заменяет операцию облуживания - экономит время и снижает вероятность брака при монтаже
• Двойная втулка - возможность подключения двух проводов 2,5 мм2 одним элементом, уменьшая количество точек соединения
• Стандартная синяя изоляция - легко идентифицируется по цвету, соответствует принятой цветовой маркировке
• Лужёная медь - улучшает контакт, препятствует окислению, продлевает срок службы
• Высокая механическая прочность изоляции - устойчива к перегибам и истиранию

Ограничения применения

• Не предназначен для работы с однопроволочными (монолитными) проводами - только с многожильными
• Не допускается использование в условиях постоянного погружения в воду или высокой запылённости - IP-класс защиты не указан, изоляция не предназначена для внешней установки
• Не применяется в цепях переменного тока выше 1000 В - ограничен по рабочему напряжению
• Изоляция содержит галогены - не подходит для помещений с экологическими или противопожарными ограничениями на выбросы при горении

Примеры использования

• Подключение клемм автомата в распределительном щите
• Соединение проводов питания на частотных преобразователях
• Присоединение к клеммам термореле или магнитного пускателя
• Объединение двух выходных проводов от датчиков в одной клемме

Практические советы

• Выбирайте пресс-клещи с матрицей именно для двойных втулок - неправильный инструмент приведёт к плохому обжиму и перегреву контакта
• Перед обжимом проверьте, чтобы все жилы провода вошли в втулку до упора - неоставшиеся жилы вызывают нагрев
• При работе с несколькими проводами используйте НШвИ(2) вместо двух одиночных - так проще, компактнее и надёжнее
• Храните в сухом месте - хотя изоляция устойчива, длительное воздействие влаги может повредить лужёное покрытие
• Артикул nhvi2-2.5-13 - помните его при заказе; упаковка 50 штук идеально подходит для командной работы или крупного проекта
