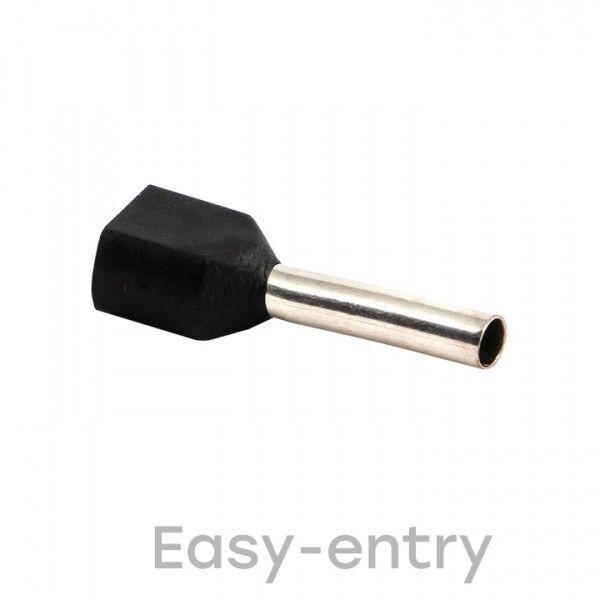

Наконечник штыревой втулочный НШвИ(2) 1,5-12 (50шт.) EKF | nhvi2-1.5-12

Наконечник штыревой втулочный НШвИ(2) 1,5-12 от EKF PROxima - это готовое решение для надёжного соединения многопроволочных медных проводов сечением 1,5 мм2 без предварительного облуживания. Упаковка содержит 50 штук, что удобно для массового монтажа в распределительных щитах, на станках и других объектах промышленной автоматизации.

Назначение и область применения

Наконечник штыревой втулочный НШвИ(2) 1,5-12 предназначен для оконцевания многопроволочных проводов типа ПВ-3, ПВС, ПУГН и аналогичных. Он исключает необходимость ручного облуживания - процесс, который требует времени, опыта и оборудования. Подходит для подключения к клеммным колодкам, автоматическим выключателям, контакторам, реле и другим устройствам с штыревыми зажимами. Часто используется в промышленном оборудовании, системах управления, бытовых и коммерческих распределительных щитах.

Технические характеристики

• Тип: Двойной втулочный (два канала для двух жил)
• Сечение проводника: 1,5 мм2
• Длина втулки: 12 мм
• Материал контактной части: Медь, лужённая
• Материал изоляции: Полипропилен (PP), безгалогенный
• Цвет изоляции: Черный
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ(2) 1,5-12 совместим с любыми штыревыми клеммами, рассчитанными на провод 1,5 мм2. Для установки требуется специальный пресс-клещи с матрицей для двойных втулок - например, модели КВ-14 или аналогичные. Обязательно проверьте соответствие размера матрицы: диаметр втулки 12 мм требует точной настройки инструмента. После опрессовки изоляционная манжета плотно фиксируется на проводе, обеспечивая механическую прочность и защиту от случайного выпадения. Не используйте плоскогубцы или обычные клещи - это повредит контакт и снижает надёжность соединения.

Безопасность и стандарты

Наконечник изготовлен из материала, соответствующего требованиям ГОСТ Р 50030.5.1 и IEC 60947-1. Отсутствие галогенов в изоляции делает его безопасным при возможном возгорании - не выделяет токсичных паров. Лужёная поверхность защищает от окисления, продлевая срок службы соединения даже в условиях повышенной влажности. Соответствует нормам для использования в помещениях с высокими требованиями к пожаробезопасности.

Преимущества

• Заменяет ручное облуживание - экономит время и снижает риск брака
• Двойная втулка позволяет соединить два провода одновременно - уменьшает количество элементов в цепи
• Лужёная медь обеспечивает низкое переходное сопротивление и долгий срок службы
• Полипропиленовая изоляция устойчива к перегреву, химически инертна и не выделяет токсинов
• Чёрный цвет легко отличается от других типов - упрощает визуальный контроль при обслуживании

Ограничения применения

Не применяйте наконечник штыревой втулочный НШвИ(2) 1,5-12 для одножильных проводов - он не обеспечит надёжного контакта. Также не подходит для проводов сечением более 1,5 мм2 - возможен перегрев и выход из строя. Не рекомендуется использовать в условиях постоянного механического воздействия (вибрация, частые изгибы) без дополнительной фиксации провода. Не предназначены для работы при температуре выше +85 C длительное время - изоляция теряет эластичность.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите освещения
• Соединение проводов от датчиков и исполнительных механизмов на конвейерах
• Работа с кабелями ПВС в системах управления лифтами и насосами
• Монтаж в распределительных устройствах заводских линий, где важна скорость и надёжность

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - 12 мм. Лишняя изоляция внутри втулки снижает качество контакта.
• Проверяйте, чтобы оба провода были равномерно введены в каждую втулку - перекос вызывает плохой контакт и нагрев.
• Храните упаковку в сухом месте - хотя материал герметичен, влага может попасть через открытую упаковку.
• Для больших проектов закупайте сразу несколько упаковок - расход часто выше ожидаемого из-за брака при обучении.
• Обязательно используйте метки на проводах после монтажа - черный цвет не всегда хорошо виден в тёмных щитах.
