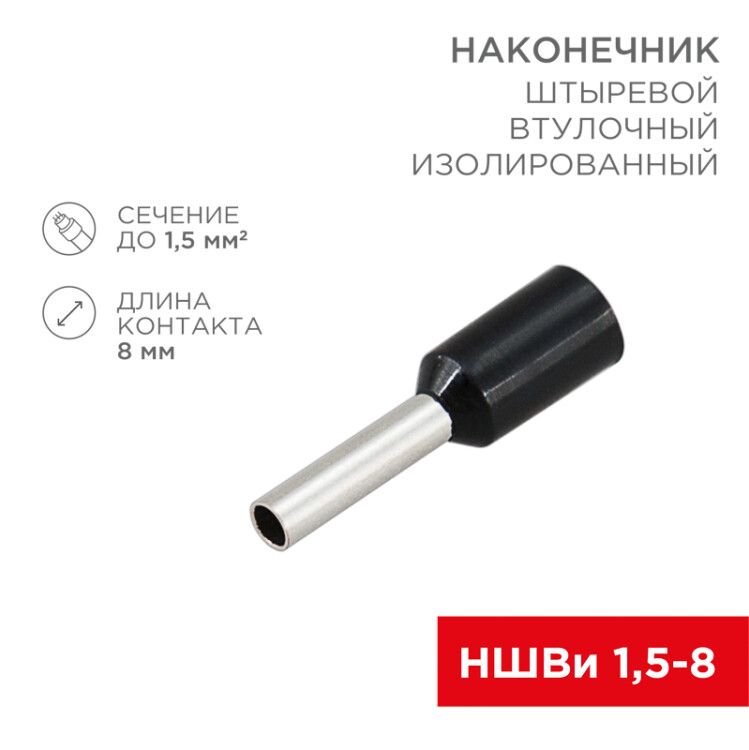

Наконечник штыревой втулочный изол. (НШВИ F-8мм) 1.5кв.мм (СЕ015008black) черн. (уп.100шт) Rexant 08-0814 MEET

Наконечник штыревой втулочный изолированный F-8 мм 1.5 кв мм (НШВи 1.5-8) черный от Rexant обеспечивает надёжное и быстрое соединение многожильных проводов сечением 1,5 мм2 через обжим. Применяется в распределительных щитах, пультах управления и промышленном оборудовании.

Назначение и область применения

Этот наконечник используется для создания прочного и долговечного контакта между многожильным проводом и зажимом оборудования - например, автоматическими выключателями, клеммами, контактами реле или силовой аппаратуры. Особенно эффективен там, где требуется исключить ослабление соединения из-за вибраций или частых перегрузок. Подходит для установки в щитах, на станках, конвейерах, системах освещения и автоматизации.

Технические характеристики

• Сечение провода: 1,5 мм2
• Диаметр втулки: 8 мм
• Диаметр отверстия: 2 мм - позволяет использовать болт M2 или аналогичный крепёж
• Материал втулки: латунь с лужёным покрытием - улучшает токопроводность и предотвращает окисление
• Изоляция: Поливинилхлорид (ПВХ), чёрного цвета - защищает от случайного касания и влаги
• Тип монтажа: обжимной - требует ного инструмента
• Форма фланца: трубчатая - равномерное распределение давления при обжиме
• Длина втулки: 8 мм - достаточна для надёжного обжима двух проводов

Совместимость и монтаж

Наконечник НШВи 1.5-8 совместим с двумя проводами одинакового сечения до 1,5 мм2, которые одновременно помещаются во втулку. Для правильного монтажа необходимо:

• Зачистить изоляцию с обоих проводов на длину около 8–10 мм
• Уложить жилы параллельно внутри втулки - коническая манжета ПВХ облегчает введение
• Произвести обжим специальным кримпером: рекомендованы модели HT-8164 (артикул 12-3206), HT-301E (12-3114), HT-301S (12-3119 / 12-3019-4)
• Не допускать повреждения изоляции при обжиме - она должна плотно прилегать к основанию втулки

Подключение двух проводов в одном наконечнике снижает количество точек соединений и ускоряет сборку.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к качеству изоляционных материалов и механической прочности, характерным для промышленных комплектующих. Материалы сертифицированы на соответствие нормам безопасности для работы в условиях повышенной влажности и температурных колебаний. IP-класс защиты не указан - не предназначено для открытого монтажа вне корпуса.

Преимущества

• Лужёная латунь - устойчивость к коррозии, лучшая проводимость по сравнению с голой медью
• Изолированная конструкция - исключает риск КЗ при близком расположении соседних клемм
• Два провода в одном наконечнике - экономия времени, места и числа элементов
• Гладкая поверхность ПВХ - легко вводится в щитовые каналы и не цепляется за другие детали
• Чёрный цвет - стандартизация для фазных/рабочих проводов в соответствии с практикой монтажа

Ограничения применения

• Не для одножильных проводов - только для многожильных
• Рассчитан только на сечение 1,5 мм2 - использование проводов большего сечения вызывает перегрев и деформацию
• Не предназначен для постоянного погружения в жидкости - изоляция ПВХ не имеет высшей степени герметичности
• Не работает с гибкими кабелями класса 5 и выше - возможен выход жил из втулки при обжиме
• Требуется обязательное применение профессионального обжимного инструмента - самодельные методы (плоскогубцы, молоток) недопустимы

Примеры использования

• Подключение входного автомата в этажном щите - два провода от ввода и одного от нагрузки в одной точке
• Соединение фазного провода с клеммой УЗО или дифференциального автомата
• Монтаж сигнальных цепей на пульте управления станка
• Переход с многожильного кабеля на винтовую клемму в распределительной коробке

Практические советы

• Проверьте перед монтажом, что диаметр отверстия 2 мм соответствует используемому болту - чаще всего это M2, реже M2,5
• При работе с несколькими наконечниками - храните их в сухом месте, чтобы сохранить качество лужения
• После обжима проверьте прочность соединения легким потягиванием - жилы должны остаться внутри втулки
• Если нужна более высокая степень защиты - после обжима можно дополнительно закрыть термоусадкой
• Артикулы 08-0814 и etm08-0814 - это одна и та же модель от Rexant, отличается лишь система каталогизации продавцов
