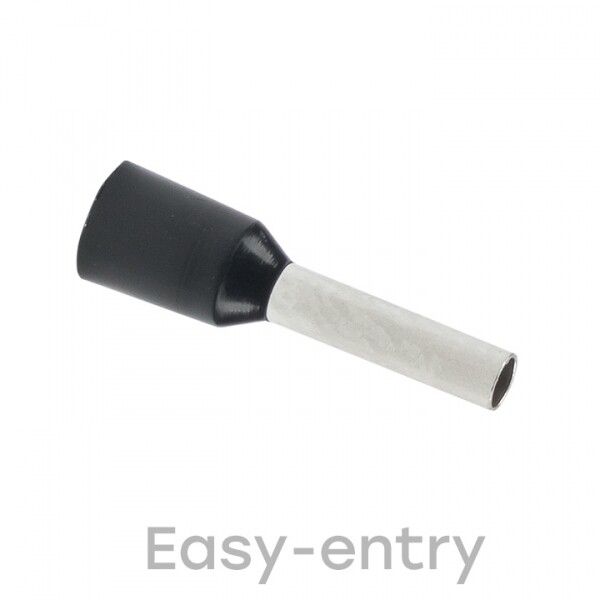

Наконечник штыревой втулочный изолированный НШвИ 1,5-8 (50шт.) EKF PROxima | nhvi-1.5-8

Наконечник штыревой втулочный изолированный НШвИ 1,5-8 от EKF PROxima предназначен для надёжного оконцевания многожильных медных проводов сечением 1,5 мм2. Благодаря встроенной изоляции и лужёной меди, этот наконечник исключает необходимость предварительного облуживания провода, ускоряя монтаж и повышая долговечность соединений.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШвИ 1,5-8 используется для оконцевания многопроволочных медных проводов типов ПВ-3, ПВС, ПУГНП и аналогичных. Применяется в распределительных щитах, пультах управления, силовых цепях оборудования, где требуется прочное и защищённое соединение. Подходит для работы с автоматическими выключателями, клеммами, контактами реле и других устройств с штыревыми зажимами.

Технические характеристики

• Поперечное сечение провода: 1,5 мм2
• Диаметр внутренней части втулки: 1,7 мм - обеспечивает плотную посадку на многожильный провод
• Длина втулки: 8 мм - достаточна для надёжной опрессовки
• Наружный диаметр: 2 мм - совместим с большинством стандартных штыревых контактов
• Материал проводника: медь луженая - снижает окисление и улучшает проводимость
• Материал изоляции: ПВХ - устойчив к механическим воздействиям и химическим средам
• Рабочее напряжение: до 690 В
• Диапазон температур: от –40 C до +80 C
• Цвет изоляции: чёрный - удобен для визуального отличия фаз и нулевых проводов
• Количество в упаковке: 50 штук
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Наконечник НШвИ 1,5-8 монтируется методом опрессовки специальным инструментом с матрицей для втулочных наконечников. Не требует пайки или облуживания - изоляция уже встроена, а лужёная медная втулка обеспечивает хорошую адгезию при обжиме. Для правильного монтажа используйте обжимные клещи с регулировкой усилия. Убедитесь, что провод полностью вошёл в втулку до упора перед обжимом. После опрессовки проверьте герметичность соединения - изоляция должна сохранить форму, без трещин.

Безопасность и стандарты

Наконечник соответствует требованиям к безопасности для электромонтажа в бытовых и промышленных сетях. Материал изоляции содержит галогены - не рекомендован для помещений с особыми требованиями к дымовой и токсичной опасности (например, метро, больницы, тоннели). Лужёное покрытие защищает от коррозии, продлевая срок службы соединения даже в условиях повышенной влажности.

Преимущества

• Изоляция встроена - не нужна дополнительная термоусадка или изолента
• Лужёная медь исключает окисление контактов, снижает переходное сопротивление
• Развальцованный конец втулки облегчает введение провода - меньше усилий при монтаже
• Совместим с широким спектром штыревых клемм и зажимов
• Высокая механическая прочность после опрессовки

Ограничения применения

• Не применяется для однопроволочных (монолитных) проводов - предназначены только для многожильных
• Не подходит для высокотемпературных сред выше +80 C
• Содержание галогенов в ПВХ делает его непригодным для закрытых систем с требованием негалогенного состава (по нормам IEC 60754-2)
• Не рассчитан на частые перегрузки свыше 690 В

Примеры использования

• Подключение проводов к автоматическим выключателям в щитках
• Оконцевание фазных и нулевых проводов в панелях управления станков
• Монтаж в конвейерных системах, насосных станциях, HVAC-устройствах
• Замена старых наконечников при модернизации электрощитов

Практические советы

• Выбирайте наконечник по точному сечению провода - 1,5 мм2 - не используйте для 1,0 или 2,5 мм2
• Перед монтажом убедитесь, что все проволочки провода целые и не выпирают - обрезайте лишние
• Обжимайте равномерно, чтобы не деформировать изоляцию; не допускайте перекоса
• Проверяйте качество обжима: после монтажа попробуйте слегка потянуть провод - он не должен выскочить
• Храните в сухом месте - хотя изоляция защищает, длительное воздействие влаги может снизить срок службы
• EKF PROxima НШвИ 1,5-8 - идеальный выбор для массового монтажа, так как упаковка по 50 штук экономит время и снижает затраты на запасы
