Пресс-клещи ПКВ-6-4 EKF Expert | pkv-6-4-exp

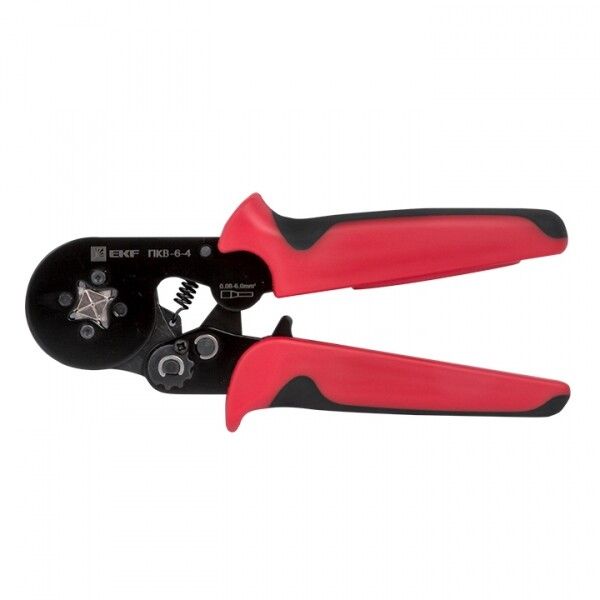

Пресс-клещи ПКВ-6-4 Expert от EKF - надёжный ручной инструмент для опрессовки кабельных наконечников типа HШвИ и HШвИ(2) сечением от 0,25 до 6 мм2. Подходят для точного и безопасного монтажа в распределительных щитах, панелях управления и на производстве.

Назначение и область применения

Пресс-клещи ПКВ-6-4 Expert используются для обжима изолированных и неизолированных наконечников HШвИ и HШвИ(2) на проводах сечением 0,25–6 мм2. Применяются при сборке силовых цепей, подключении заземления, монтаже клеммных колодок и других работах, где требуется прочное и долговечное соединение. Особенно эффективны в условиях ограниченного доступа - например, внутри щитов или на тесных участках.

Технические характеристики

• Тип инструмента: ручные пресс-клещи
• Тип наконечников: HШвИ, HШвИ(2)
• Диапазон сечений: 0,25–6 мм2 (для одиночных); 2×0,5–2×4 мм2 (для двойных HШвИ(2))
• Форма опрессовки: квадратная
• Привод: ручной
• Автоматический возврат: да
• Матрица: четырёхсегментная, с самонастройкой на размер гильзы

Совместимость и монтаж

Пресс-клещи ПКВ-6-4 Expert совместимы исключительно с наконечниками типов HШвИ и HШвИ(2). Для работы необходимо точно выбрать соответствующий размер жилы - не допускается использование с другими типами наконечников (например, НШУ, НВ, НЛ). Монтаж выполняется в три шага: вставьте провод в наконечник, поместите наконечник в матрицу, плотно замкните рукоятки до щелчка. Автоматический возврат позволяет быстро подготовить инструмент к следующему обжиму.

Безопасность и стандарты

Пресс-клещи ПКВ-6-4 Expert соответствуют требованиям безопасности для ручного электроинструмента. Храповый механизм предотвращает неполную опрессовку - инструмент не открывается, пока соединение не будет завершено. Разблокировка на любом этапе обеспечивает контроль процесса и безопасную работу даже при перегрузке. Инструмент не предназначен для работы под напряжением - перед использованием всегда отключайте питание.

Преимущества

• Четырёхсегментная матрица обеспечивает равномерное давление и качественный квадратный обжим - снижает риск повреждения жилы и улучшает контакт.
• Автоматическая настройка на размер гильзы - не требует ручной замены матриц при смене сечения.
• Храповый механизм гарантирует полный цикл опрессовки, исключая брак из-за недожима.
• Автоматический возврат рукояток экономит время и усилия при массовой работе.
• Эргономичная форма рукояток снижает нагрузку на кисть при длительном применении.

Ограничения применения

• Не подходят для наконечников других типов: НШУ, НВ, НЛ, NUK, TUV и аналогов.
• Не рассчитаны на обжим медных шин, многожильных проводов без наконечника или проводов сечением более 6 мм2.
• Запрещается использовать для опрессовки под напряжением - инструмент не имеет защиты от поражения током.
• Не рекомендованы для работы в условиях постоянной влаги или высоких температур выше +40 C без дополнительной защиты.

Примеры использования

• Подключение заземляющих проводников к шине PE в распределительном щите.
• Обжим наконечников на входных кабелях автоматических выключателей.
• Монтаж клеммных соединений на станках, конвейерах, системах автоматизации.
• Сборка панелей управления в пищевой, фармацевтической и машиностроительной промышленности.

Практические советы

• Перед обжимом проверяйте соответствие сечения провода и наконечника - не используйте слишком тонкий провод в крупном наконечнике.
• При работе с HШвИ(2) убедитесь, что оба провода полностью вошли в гильзу - один из них может быть слабо зафиксирован.
• Очищайте матрицу от окислов и грязи после каждых 10–15 операций - это продлевает срок службы инструмента.
• Храните пресс-клещи ПКВ-6-4 Expert в сухом месте, избегайте ударов и падений - деформация матрицы приведёт к браку обжима.
• Для частого использования рекомендуется периодически смазывать ось механизма специальной маслом для инструмента.
