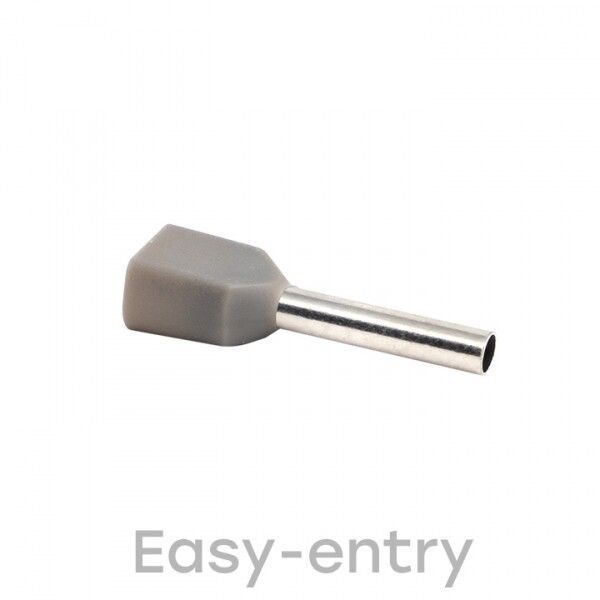

Наконечник штыревой втулочный НШвИ(2) 0,75-10 (50шт.) EKF | nhvi2-0.75-10

Наконечник штыревой втулочный НШвИ(2) 0,75-10 от EKF - это изолированный одноразовый соединитель для многопроволочных медных проводов сечением 0,75 мм2. Благодаря лужёной меди и полипропиленовой изоляции, он исключает необходимость предварительного облуживания проводов, ускоряя монтаж и повышая надёжность контакта. Артикул nhvi2-0.75-10 входит в серию PROxima и рассчитан на применение в распределительных щитах, пультах управления и промышленном оборудовании.

Назначение и область применения

Наконечник штыревой втулочный НШвИ(2) 0,75-10 предназначен для оконцевания многопроволочных проводов типа ПВ-3, ПВС, КГ и аналогичных. Он используется там, где требуется прочное и долговечное соединение с зажимами автоматических выключателей, клеммных колодок, контакторов и других устройств. Подходит для установки в силовые и слаботочные цепи внутри щитов, на станках, конвейерах, системах автоматизации.

Технические характеристики

• Поперечное сечение провода: 0,75 мм2
• Длина втулки: 10 мм
• Тип конструкции: двойной втулочный - позволяет обжать два провода одновременно
• Материал контактной части: медь, лужёная - обеспечивает хорошую проводимость и антикоррозийную защиту
• Изоляция: полипропилен (PP), серого цвета - защищает от случайного касания и механических повреждений
• Форма фланца: трубчатая - удобна для входа в стандартные клеммы
• Количество в упаковке: 50 штук
• Содержание галогенов: да - при горении выделяются токсичные вещества, не рекомендовано для закрытых помещений с высокими требованиями к безопасности дыма

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ(2) 0,75-10 совместим с любыми стандартными клеммами, рассчитанными на штыревые наконечники сечением до 1 мм2. Для монтажа нужен специальный обжимной инструмент с матрицей для двойных втулок. Обжим выполняется в двух местах: на каждой из двух втулок. Перед обжимом провод необходимо зачистить на длину 8–9 мм - так, чтобы изоляция находилась у основания манжеты. Не используйте плоскогубцы или обычные клещи - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Наконечник соответствует требованиям к качеству и исполнению, принятым в рамках серии PROxima от EKF. Однако, поскольку материал изоляции содержит галогены, продукт не следует использовать в помещениях с повышенными требованиями к пожаробезопасности (например, метро, больницы, детские учреждения), где нормируют низкое дымообразование и токсичность продуктов горения.

Преимущества

• Устраняет этап облуживания провода - экономит время при массовом монтаже
• Двойная втулка - можно обжать два провода сразу, снижает количество точек соединения
• Лужёная медь - устойчивость к окислению, длительный срок службы контакта
• Изоляция из полипропилена - устойчива к механическим нагрузкам и химическим воздействиям
• Стандартная форма фланца - легко вставляется в большинство клеммных блоков

Ограничения применения

• Не применяется для однопроволочных жестких проводов - предназначено только для многопроволочных
• Запрещён в условиях постоянного погружения в воду или высокой влажности - не имеет защиты IP
• Не подходит для температур выше +105 C - изоляция из полипропилена теряет форму
• Не рекомендуется для открытых внешних установок - отсутствует UV-защита и герметизация
• Не допускается повторное использование после демонтажа - обжим является одноразовым

Примеры использования

• Подключение проводов ПВ-3 к клеммам автоматического выключателя в распределительном щите
• Соединение сигнальных проводов в пульте управления станком
• Присоединение проводов к клеммным колодкам PLC-устройств
• Объединение двух проводов одного сечения перед выходом на реле или контактор

Практические советы

• Выбирайте обжимной инструмент с регулировкой усилия - слишком слабый обжим вызывает люфт, слишком сильный - разрушает провод
• Перед обжимом проверьте, что все жилы провода вошли внутрь втулки - ни одна не должна торчать
• Проверяйте качество обжима: после сжатия изоляция должна плотно прилегать к корпусу, а провод не должен выскальзывать
• Храните наконечники в сухом месте - даже лужёная медь может окисляться при высокой влажности
• Для работы с проводами другого сечения выбирайте другие модели серии: например, НШвИ(2) 1,5-10 или 2,5-10
