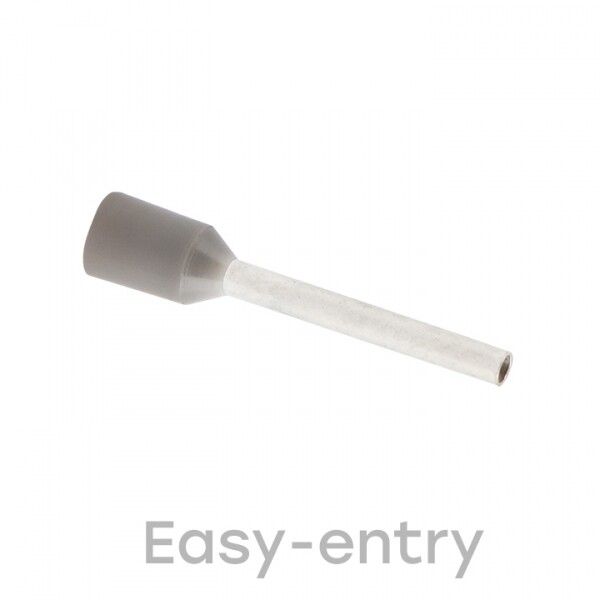

Наконечник штыревой втулочный НШвИ 0,75-12 (50шт.) EKF | nhvi-0.75-12

Наконечник штыревой втулочный НШвИ 0,75-12 (50 штук) от EKF PROxima предназначен для надёжного соединения многопроволочных медных проводов с контактами оборудования. Благодаря предварительно залуженной трубке и изоляции из полипропилена, этот наконечник исключает необходимость ручного облуживания провода перед опрессовкой.

Назначение и область применения

Наконечник штыревой втулочный НШвИ 0,75-12 (50 штук) используется для оконцевания многопроволочных проводов сечением 0,75 мм2 - например, ПВ-3, ПВС, ШВВП. Подходит для подключения к клеммным колодкам, автоматическим выключателям, контакторам, реле и другому оборудованию с штыревыми контактами. Применяется в распределительных щитах, на производстве, в системах автоматизации и бытовых установках.

Технические характеристики

• Номинальное сечение провода: 0,75 мм2
• Длина втулки: 12 мм
• Материал втулки: медь, лужёная поверхность
• Материал изоляции: полипропилен (PP)
• Цвет изоляции: серый
• Форма фланца: трубчатая
• Тип конструкции: стандартная, одинарная
• Количество в упаковке: 50 штук
• Содержание галогенов: да

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ 0,75-12 (50 штук) совместим с любыми инструментами для опрессовки, поддерживающими матрицы для втулочных наконечников сечения 0,75 мм2. Перед монтажом зачищается изоляция провода на длину втулки (12 мм), затем провод вставляется до упора и обжимается. Лужёная поверхность обеспечивает хорошую проводимость и снижает риск окисления. Разведённый конец втулки облегчает введение многопроволочного жила. Изоляция не снимается - она остаётся на проводе после обжима, защищая место соединения.

Безопасность и стандарты

Наконечник штыревой втулочный НШвИ 0,75-12 (50 штук) соответствует требованиям к качеству и безопасности, принятым для комплектующих EKF PROxima. Материалы используются в соответствии с нормами для электротехнической продукции. Однако наличие галогенов в изоляции делает его менее подходящим для помещений с особыми требованиями к дымообразованию (например, метро, больницы, тоннели).

Преимущества

• Устраняет необходимость вручную облуживать провод - экономит время и повышает качество соединения
• Лужёная медная втулка обеспечивает стабильный контакт и долгий срок службы
• Изоляция из полипропилена устойчива к механическим нагрузкам и температуре до +85 C
• Трубчатая форма фланца позволяет легко вставить наконечник в клеммы даже в плотном пространстве
• Готовые к использованию наборы по 50 штук удобны для массового монтажа

Ограничения применения

• Не применяется для однопроволочных (монолитных) проводов - предназначены только для многопроволочных
• Не рекомендуются для высокотемпературных сред выше +85 C
• Наличие галогенов в изоляции ограничивает применение в закрытых помещениях с повышенными требованиями к пожаробезопасности
• Не подлежит ремонту - при повреждении требуется замена

Примеры использования

• Подключение проводов ПВ-3 к автоматическому выключателю в распределительном щите
• Заводка проводов в клеммы частотного преобразователя
• Соединение сигнальных цепей в пультах управления станков
• Монтаж проводки в системах кондиционирования и вентиляции

Практические советы

• Выбирайте инструмент для опрессовки с правильной матрицей - для 0,75 мм2 и втулочного типа
• Перед обжимом проверьте, что все жилы провода вошли внутрь втулки до упора - иначе контакт будет слабым
• Не используйте плоскогубцы вместо специального обжимного инструмента - это приведёт к плохому контакту и перегреву
• Обращайте внимание на цвет изоляции: серый - стандартный, не путайте с другими моделями (например, красный - для большего сечения)
• Храните в сухом месте - хотя изоляция устойчива, длительное воздействие влаги может снизить эффективность защиты
