Наконечник-гильза с изол. фланцем для жилы сечением 0,75кв.мм, длина контактной части 12мм, серый | IF0.75-12GR DKC ДКС

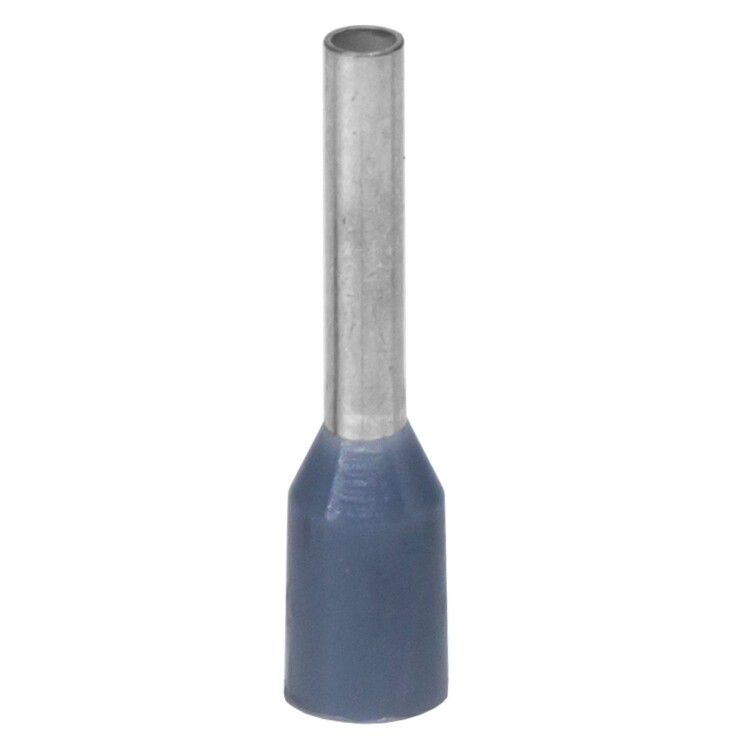

Наконечник-гильза с изолированным фланцем DKC (ДКС) артикул if0.75-12gr предназначен для надежного оконцевания многожильных медных проводников сечением 0,75 мм2. Благодаря встроенной изоляции и лужённому контакту обеспечивает безопасное соединение без дополнительной изоляции, особенно удобен в плотных распределительных коробках и на панелях управления.

Назначение и область применения

Наконечник-гильза с изолированным фланцем используется для оконцевания многожильных проводов перед установкой в клеммы, зажимы и разъёмы. Подходит для работы с кабелями в автоматике, панелях управления, силовой аппаратуре, системах освещения и промышленном оборудовании. Применяется там, где требуется быстрый, качественный и безопасный контакт без риска оголения токоведущих частей.

Технические характеристики

• Поперечное сечение жилы: 0,75 мм2 (соответствует AWG 18)
• Длина контактной гильзы: 12 мм
• Материал контакта: медь М0 с лужёным покрытием (олово с висмутом)
• Материал изоляции: полипропилен (PP), безгалогеновый, самозагасающий (UL94 HB)
• Цвет изоляции: серый
• Форма фланца: трубчатая
• Тип конструкции: стандартная, проклеенная
• Упаковка: да (готов к использованию сразу после вскрытия)

Совместимость и монтаж

Наконечник-гильза совместим с клеммами, рассчитанными на провода 0,75 мм2. Для монтажа используйте обжимной инструмент с матрицей для сечений 0,5–1,5 мм2. Обжим должен быть равномерным - не допускается перекос или недостаточное давление. Проклеенная изоляция предотвращает расхождение жил при обжиме, что уменьшает риск плохого контакта. После обжима изоляционный фланец остаётся на месте, закрывая токоведущую часть до самого входа в клемму.

Безопасность и стандарты

• Изоляция выполнена из безгалогенного материала - при возгорании не выделяет токсичных газов
• Материал изоляции соответствует UL94 HB - самозагасающий, не поддерживает горение
• Лужёное покрытие снижает окисление и увеличивает срок службы контакта
• Отсутствие заусенцев внутри изоляции исключает повреждение жил при введении

Преимущества

• Изолированный фланец заменяет дополнительную изоляцию - экономит время при сборке
• Проклеенная конструкция предотвращает выпадение жил при обжиме
• Лужёный контакт улучшает проводимость и устойчив к коррозии
• Полипропиленовая изоляция сохраняет форму при температуре до +105 C
• Серый цвет легко отличить от других сечений - снижает вероятность ошибки при монтаже

Ограничения применения

• Не предназначена для одножильных проводов - требует многожильной жилы
• Максимальная рабочая температура - +105 C; не использовать в условиях высокой тепловой нагрузки (например, рядом с нагревательными элементами)
• Не рекомендуется применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - материал PP не устойчив ко всем типам органических веществ
• Обжим возможен только специальным инструментом - обычные плоскогубцы не обеспечивают нужного качества контакта

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях управления станков
• Оконцевание проводов в распределительных щитах с ограниченным пространством
• Сборка цепей питания в системах автоматизации (PLC, реле, преобразователи)
• Монтаж световых и сигнальных устройств в промышленной среде

Практические советы

• Перед обжимом проверьте соответствие сечения провода - 0,75 мм2 точно соответствует указанному значению, не используйте более толстые провода
• Выбирайте обжимной инструмент с регулировкой усилия - слишком сильный обжим деформирует гильзу, слабый - вызывает люфт
• При работе в холодной среде (ниже 0 C) согрейте наконечник руками - полипропилен становится хрупким
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может снизить долговечность лужёного контакта
• Артикул if0.75-12gr - один из самых распространённых в серии Quadro; всегда имейте запас для ремонта и модернизации
