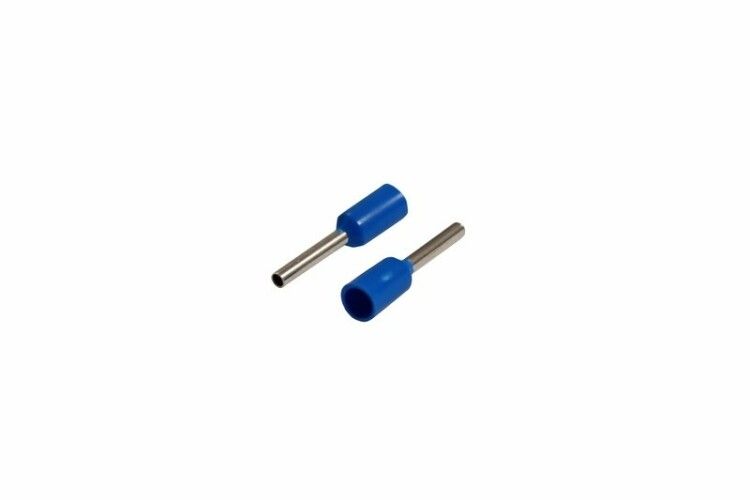

Наконечник штыревой втулочный изол. (НШВИ F-8мм) 0.75кв.мм (Е7508 СЕ007508 grey) син. (уп.100шт) Rexant 08-0812 MEET

Наконечник штыревой втулочный изолированный F-8 мм 0.75 мм2 (НШВи 0.75-8) синий от Rexant - это готовый контактный элемент для надёжного и безопасного подключения многожильных проводов сечением 0,75 мм2. Применяется в распределительных щитах, пультах управления, автоматике и бытовых устройствах. Артикулы 08-0812 и etm08-0812 соответствуют стандарту НШВи.

Назначение и область применения

Наконечник штыревой втулочный изолированный F-8 мм 0.75 мм2 (НШВи 0.75-8) синий используется для создания прочного и долговечного соединения между многожильным проводом и зажимом оборудования - например, клеммной колодкой, автоматом, контактором или трансформатором. Он исключает необходимость скручивать жилы или облуживать их паяльником. Подходит для монтажа в электрощитах, панелях управления, станках, конвейерах и системах автоматизации.

Технические характеристики

• Поперечное сечение провода: 0,75 мм2
• Диаметр отверстия: 1,5 мм - совместим с винтами M1,5–M2
• Длина втулки: 8 мм - обеспечивает устойчивую фиксацию обжатой жилы
• Материал втулки: латунь с лужёным покрытием - повышает проводимость и защищает от окисления
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим нагрузкам и влаге
• Цвет изоляции: синий - стандартизирован для обозначения нулевых проводников (по ГОСТ Р 50462)
• Тип конструкции: трубчатая форма с конической манжетой - облегчает ввод провода
• Способ монтажа: обжимной - требует специальный инструмент

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-8 мм 0.75 мм2 (НШВи 0.75-8) синий монтируется путём обжима. Перед установкой необходимо зачистить изоляцию с конца провода на длину, равную глубине втулки (не менее 8 мм). Жилы вставляются в втулку до упора, после чего обжимаются кримпером. Для точного обжима рекомендованы инструменты: HT-8164 (артикул 12-3206), HT-301E (12-3114), HT-301S (12-3119, 12-3019-4). Обжим должен быть плотным - без люфта жил внутри втулки. Убедитесь, что обжим находится на участке без изоляции, чтобы не повредить ПВХ-манжету.

Безопасность и стандарты

Изолированный наконечник соответствует требованиям к безопасности при работе с низковольтными цепями. Цвет синей изоляции соответствует ГОСТ Р 50462 - он указывает на нулевой проводник (N). Лужёное покрытие предотвращает коррозию, особенно в условиях повышенной влажности. Материалы сертифицированы на соответствие нормам пожаробезопасности и электромагнитной совместимости.

Преимущества

• Устраняет риск ослабления соединения при вибрации - обжатая втулка не разваливается, в отличие от скрутки
• Экономит время: позволяет подключить два провода одновременно через одно отверстие
• Защищённая изоляция снижает вероятность КЗ и поражения током
• Лужёная поверхность улучшает контакт и продлевает срок службы
• Коническая манжета упрощает введение многожильного провода - даже при слабой освещённости

Ограничения применения

• Не предназначены для одножильных проводов - они не будут надёжно фиксироваться в втулке
• Работают только с медными проводами сечением 0,75 мм2 - применение с другими сечениями (например, 1,5 мм2) вызовет перегрев или плохой контакт
• Не подходят для высоких температур выше +70 C - ПВХ-изоляция теряет форму и трескается
• Не используются в цепях постоянного тока свыше 1000 В - выходят за рамки класса защиты

Примеры использования

• Подключение нулевого провода к клемме автомата в распределительном щите
• Присоединение проводов к входным клеммам частотного преобразователя
• Монтаж сигнальных цепей в пульте управления станком
• Соединение проводов в светильниках с множеством ответвлений
• Замена старых скруток в старых электропроводках при модернизации

Практические советы

• Перед обжимом проверьте, что все жилы полностью вошли в втулку - выступающие концы снижают надёжность
• Используйте только инструменты, рекомендованные производителем - некорректный обжим приведёт к перегреву
• Не используйте плоскогубцы вместо кримпера - результат будет ненадёжным
• Проверяйте цвет изоляции перед монтажом - синий цвет обязателен для N-проводника, чтобы избежать ошибок при подключении
• Храните наконечники в сухом месте - хотя ПВХ устойчив к влаге, длительное воздействие воды может повредить адгезию изоляции
