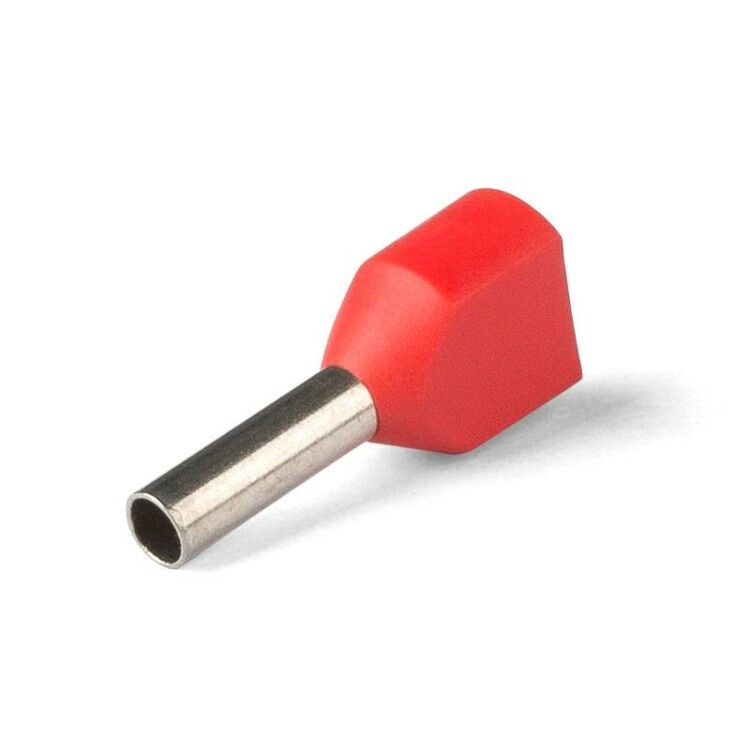

Наконечник штыревой втулочный изолированный НШВИ(2) 0.75-8 - 79462 КВТ

Наконечник штыревой втулочный изолированный НШВИ(2) 0.75-8 от бренда КВТ - это двойной изолированный наконечник для надёжного соединения двух гибких медных проводников сечением 0,75 мм2 методом опрессовки. Применяется там, где требуется компактное и безопасное соединение без облуживания, особенно в плотных распределительных щитах и панелях.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ(2) 0.75-8 предназначен для оконцевания двух одновременно подключаемых многопроволочных медных проводов. Он преобразует мягкий многожильный провод в жёсткий штыревой контакт, совместимый с клеммными зажимами, болтовыми соединениями и автоматическими выключателями. Подходит для монтажа в силовых и слаботочных цепях: распределительных щитах, пультах управления, станках, системах автоматизации, бытовой и промышленной электропроводке.

Технические характеристики

• Поперечное сечение провода: 0,75 мм2 - для каждого из двух проводников
• Материал втулки: медь марки М1 - обеспечивает низкое переходное сопротивление
• Покрытие: электролитическое лужение - защищает от окисления, улучшает пайку и контактирование
• Длина втулки: 8 мм - достаточна для прочной опрессовки
• Диаметр внешний: 2,1 мм; внутренний: 1,8 мм - соответствуют стандартным клеммам
• Материал изоляции: полипропилен (PP) - безгалогенный, термостойкий, не поддерживает горение
• Температурная стойкость изоляции: до 105 C
• Рабочий температурный диапазон: от –40 C до +105 C
• Номинальное напряжение: 0,69 кВ - допустимо для сетей до 690 В переменного тока
• Цвет изоляции: серый - соответствует DIN 46228-4 для сечения 0,75 мм2
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШВИ(2) 0.75-8 монтируется исключительно методом опрессовки специальным клещами. Не требует пайки или сверления. Установка:

1. Зачистите два провода на длину 8–10 мм
2. Вставьте каждый провод в свою половину втулки - они расположены параллельно
3. Обожмите втулку клещами с матрицей, подходящей под сечение 0,75 мм2
4. Изоляция остаётся целой - она служит защитой от случайного касания

Подходящие клещи: с матрицей для наконечников типа НШВИ(2) с сечением 0,75 мм2. Не используйте плоскогубцы - это повредит контакт и изоляцию.

Безопасность и стандарты

Изоляция выполнена из безгалогенного полипропилена - при перегреве не выделяет токсичных газов, что важно для замкнутых пространств. Соответствует требованиям ТУ 3424-001-59861269-2004. Цветовая маркировка по DIN 46228-4 позволяет легко идентифицировать сечение провода визуально. Номинальное напряжение 0,69 кВ гарантирует безопасную работу в большинстве промышленных и бытовых сетей.

Преимущества

• Заменяет необходимость облуживать провода - экономит время и снижает риск плохого контакта при некачественной пайке
• Два провода в одном корпусе - уменьшает количество точек подключения и освобождает место в щитке
• Коническая форма входа (Easy Entry) облегчает введение проводов даже при ограниченном доступе
• Лужёная медь обеспечивает долговечный контакт без потери проводимости
• Цветовая маркировка по DIN позволяет быстро выбрать нужный размер среди других наконечников КВТ

Ограничения применения

• Не предназначены для одножильных проводов - только для гибких многопроволочных
• Не рекомендованы для частых механических нагрузок или вибраций без дополнительной фиксации
• Не следует использовать в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - изоляция PP не устойчива к ним
• Максимальная рабочая температура 105 C - не применяйте рядом с нагревательными элементами без теплоотвода

Примеры использования

• Подключение двух выходных проводов от одного автомата к двум потребителям (например, светильник и розетка)
• Соединение фазного и нулевого проводника в одной клемме распределительной коробки
• Монтаж в панелях управления с ограниченным пространством - вместо трёх отдельных наконечников используется один двойной
• Замена старых облужённых проводов в модернизируемом оборудовании

Практические советы

• Выбирайте именно этот вариант, если вам нужно соединить два провода 0,75 мм2 в одной клемме - другие наконечники не позволят этого сделать компактно
• Перед опрессовкой проверьте, чтобы оба провода были полностью введены в втулку - видно по уровню изоляции
• Не перегибайте наконечник после монтажа - это может вызвать микротрещины в меди и потерю контакта
• При использовании в щитах с множеством соединений - группируйте аналогичные по цвету и сечению наконечники для удобства обслуживания
• Артикул 79462 - это конкретный номер для заказа. Убедитесь, что вы выбираете именно его, а не одиночный НШВИ 0,75 - они не взаимозаменяемы
