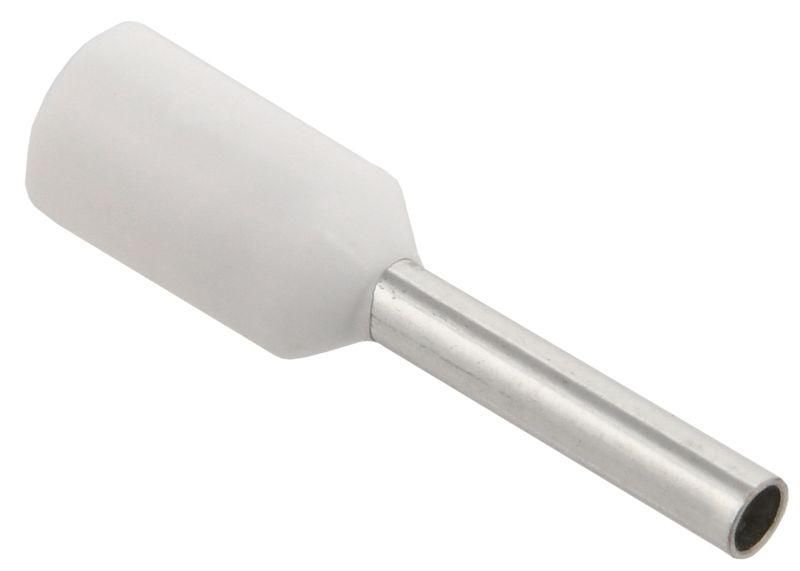

Наконечник штыревой НШвИ 2х0.75-10 белый НГИ2 (100шт) - UTE10-D2-1-100 IEK

Наконечник штыревой НШВИ(2) 0,75-10 белый (100 шт/упак) от IEK предназначен для надёжного соединения одножильных медных проводов сечением 0,75 мм2 через опрессовку. Благодаря изолированной трубчатой форме и лужённому покрытию, он обеспечивает устойчивую передачу тока и защищает контакт от коррозии. Подходит для сборки распределительных щитов, управления оборудованием и других задач в сетях постоянного и переменного тока.

Назначение и область применения

Наконечник штыревой НШВИ(2) 0,75-10 белый (100 шт/упак) используется для оконцевания медных проводов сечением 0,75 мм2 перед подключением к зажимам, клеммным колодкам или автоматическим выключателям. Он позволяет заменить скрутку на более надёжное и безопасное соединение. Применяется в бытовых, коммерческих и промышленных электроустановках - например, при подключении контакторов, терморегуляторов, реле, светильников и другого оборудования с малой мощностью.

Технические характеристики

• Тип: Штыревой, втулочный, изолированный
• Сечение провода: 0,75 мм2 (для одной жилы)
• Внутренний диаметр втулки: 2,1 мм - соответствует диаметру медной жилы
• Наружный диаметр: 5,2 мм - совместим с большинством стандартных клемм
• Длина втулки: 15,7 мм - достаточна для прочной опрессовки
• Материал: Медная втулка с лужёным покрытием
• Изоляция: Поливинилхлорид (PVC), белого цвета
• Форма фланца: Трубчатая - обеспечивает равномерную нагрузку при обжиме
• Срок службы: До 5 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник штыревой НШВИ(2) 0,75-10 белый (100 шт/упак) рассчитан на один провод. Для подключения двух проводников требуется использовать два таких наконечника. Обжим выполняется специальным инструментом - клещами для наконечников типа НШВИ. Калибр матриц должен соответствовать сечению 0,75 мм2 и внешнему диаметру 5,2 мм. После обжима изоляция должна плотно прилегать к проводу, не пережимая жилу. Убедитесь, что клемма, куда будет установлен наконечник, имеет подходящий размер отверстия - обычно до 4–5 мм.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50894 и международными нормами для наконечников типа NSHVI. Лужёное покрытие снижает риск окисления меди, повышает долговечность контакта и предотвращает нагрев при прохождении тока. Изоляция PVC устойчива к механическому воздействию и температуре до +70 C. Соответствует классу защиты IP20 - не предназначена для открытого монтажа во влажных средах без корпуса.

Преимущества

• Удобство установки - не требует пайки, достаточно обжима
• Высокая надёжность контакта благодаря лужёной меди
• Изолирующий кожух исключает случайное касание токоведущих частей
• Чёткая цветовая маркировка (белый) ускоряет идентификацию сечений при обслуживании
• Готовые комплекты по 100 штук экономят время при масштабном монтаже

Ограничения применения

• Не применяется для многожильных проводов - только для одножильных медных
• Работает только с проводами точно 0,75 мм2; использование с меньшим или большим сечением снижает надёжность
• Не рекомендован для высокотемпературных зон (>+70 C) вне герметичного корпуса
• Не предназначен для работы в условиях повышенной влажности, химической активности или прямого попадания воды
• Запрещается применять без обжима - просто вставлять в клемму нельзя

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в распределительном щите
• Обжим проводов к клеммам теплового реле или магнитного пускателя
• Соединение сигнальных проводов в системах управления освещением
• Подключение датчиков температуры, кнопочных постов, слаботочных устройств

Практические советы

• Перед обжимом удалите изоляцию с провода на длину втулки - около 15–16 мм
• Выбирайте обжимные клещи с матрицей, помеченной как “NShvi 0,75” - некорректный инструмент вызывает плохой контакт
• Проверьте после обжима: провод не должен болтаться внутри втулки, изоляция не трескается
• Храните упаковку закрытой - влага может повредить лужёное покрытие
• Артикул uTE10-D2-1-100 легко найти в каталогах IEK - используйте его для заказа запасных партий
