Наконечник 71 101 NET-E7508 Е-гильзы НШВИ белый (100 шт/упак) |71101 |Navigator 17347

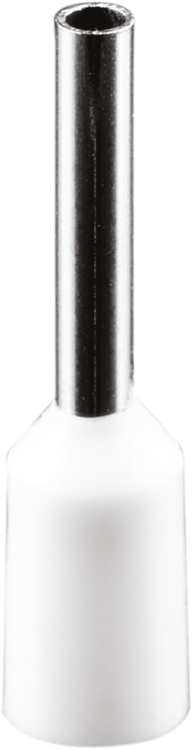

Наконечник-гильза изолированная НШвИ 0,75-8,0 белый (100 штук в упаковке) от бренда Navigator предназначен для надёжного оконцевания медных проводников сечением 0,75 мм2. Комбинированный дизайн с лужёной медной гильзой и полиамидной изоляцией обеспечивает безопасное соединение без необходимости дополнительной изоляции. Артикулы 71101 и 17347 соответствуют серии NET-E.

Назначение и область применения

Наконечник-гильза изолированная НШвИ 0,75-8,0 белый используется для оконцевания однопроволочных и многожильных медных проводов сечением 0,75 мм2. Применяется в распределительных щитах, пультах управления, силовой аппаратуре и устройствах автоматизации. Подходит для подключения к болтовым зажимам, клеммным колодкам и контактам автоматических выключателей. Благодаря изоляции, не требует дополнительной термоусадки или изоленты после установки.

Технические характеристики

• Номинальное сечение провода: 0,75 мм2
• Материал контакта: медь, лужёная поверхность
• Материал изоляции: полиамид (PA), белый цвет
• Общая длина втулки: 14,4 мм
• Длина контактной части: 8 мм
• Наружный диаметр изоляции: 2,6 мм
• Диаметр отверстия для провода: 1,2 мм
• Форма фланца: трубчатая, прямой угол соединения
• Тип конструкции: стандартная
• Упаковка: 100 штук в одной упаковке
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Наконечник-гильза изолированная НШвИ 0,75-8,0 белый совместим с проводами из меди, имеющими сечение 0,75 мм2. Для монтажа требуется обжимной инструмент с матрицей, подходящей под размер 0,75–1,5 мм2. Обжим выполняется на контактной части длиной 8 мм; изоляция остаётся нетронутой. Не допускается использование инструмента с слишком большим усилием - это повредит полиамидную манжету. После обжима проверьте прочность соединения легким растяжением провода.

Безопасность и стандарты

Изделие соответствует требованиям к изолированным наконечникам для электроустановок до 1000 В. Лужёная поверхность предотвращает окисление меди, снижает переходное сопротивление и увеличивает долговечность контакта. Полиамидная изоляция устойчива к механическим нагрузкам, перепадам температур и воздействию масел. Гарантия 36 месяцев подтверждает соответствие качественным стандартам производства.

Преимущества

• Интегрированная изоляция исключает необходимость в дополнительной изоляции после монтажа
• Лужёная медь обеспечивает стабильный токопроводящий контакт и защищает от коррозии
• Полиамидная оболочка устойчива к нагреву, химическим веществам и истиранию
• Чёткая цветовая маркировка (белый) позволяет легко идентифицировать сечение провода
• Высокая плотность упаковки (100 шт.) удобна для складирования и частых работ

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен разрыв контакта
• Не рекомендуется использовать при температурах выше +105 C - материал изоляции может деформироваться
• Не подходит для проводов сечением более 0,75 мм2 - риск плохого обжима и выхода из строя
• Не применяется в условиях постоянного погружения в воду - хотя изоляция герметична, она не имеет IP-защиты

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в бытовых и промышленных щитах
• Оконцевание проводов в пультах управления станков и конвейеров
• Соединение сигнальных цепей в системах автоматизации (PLC, датчики)
• Замена старых наконечников при модернизации электрощитов

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину контактной части - 8 мм
• Выбирайте обжимной клещи с регулировкой давления - оптимально для 0,75 мм2
• Проверяйте, что все жилы провода полностью вошли в гильзу перед обжимом
• Храните упаковку в сухом месте - даже полиамид чувствителен к длительному воздействию влаги
• При замене используйте тот же артикул (71101/17347) - отличия в размерах других серий могут нарушить контакт
