Наконечник 71 091 NET-E1508 Е-гильзы НШВИ красн. (100 шт/упак) |71091 |Navigator 17335

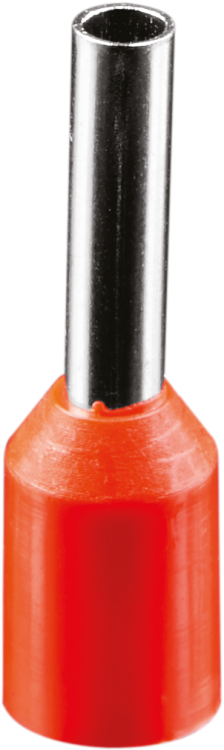

Наконечник-гильза изолированная НШВИ 1,5-8,2 красный (100 штук в упаковке) от бренда Navigator - это готовое решение для надёжного оконцевания однопроволочных и многожильных медных проводников сечением 1,5 мм2. Артикул 71091 обеспечивает удобство монтажа и долговечность соединений в распределительных щитах, автоматике и оборудовании.

Назначение и область применения

Наконечник-гильза изолированная НШВИ 1,5-8,2 красный предназначен для оконцевания медных проводов перед подключением к зажимам, клеммным колодкам, автоматическим выключателям и другим контактным устройствам. Подходит для использования в электрощитах, пультах управления, станках, системах автоматизации и других устройствах, где требуется прочное и защищённое соединение. Цвет красный позволяет легко идентифицировать фазу или цепь при обслуживании.

Технические характеристики

• Номинальное сечение провода: 1,5 мм2
• Материал контакта: медь с лужёным покрытием
• Материал изоляции: полиамид (PA)
• Длина втулки: 15,5 мм
• Диаметр внутреннего отверстия: 1,4 мм
• Наружный диаметр изоляции: 3,3 мм
• Тип конструкции: трубчатая, прямой угол соединения
• Форма фланца: трубчатая
• Упаковка: 100 штук в одной упаковке
• Гарантийный срок: 3 года

Совместимость и монтаж

Наконечник-гильза изолированная НШВИ 1,5-8,2 красный совместим с любыми кабелями из меди сечением 1,5 мм2 - как однопроволочными, так и многожильными. Монтаж выполняется с помощью опрессовки гидравлическим или механическим прессом с матрицей, соответствующей размеру 1,5 мм2. Не требует пайки. После опрессовки изоляция остаётся целой, предотвращая случайное замыкание. Диаметр отверстия 1,4 мм позволяет использовать винты и болты до M3–M3,5.

Безопасность и стандарты

Изготовлен в соответствии с требованиями к качеству и безопасности для электроустановок. Лужёная медь снижает риск окисления и повышает долговечность контакта. Полиамидная изоляция устойчива к перегреву, химическому воздействию и механическим нагрузкам. Соответствует нормам ГОСТ Р 50030.5.5 и IEC 60947-7-1 для комплектующих коммутационных аппаратов.

Преимущества

• Изолированный дизайн исключает необходимость в дополнительной термоусадке или изоленте
• Лужёная медь обеспечивает стабильную проводимость и уменьшает сопротивление контакта
• Полиамидная изоляция не трескается при температуре от –40C до +105C
• Яркий красный цвет упрощает визуальную проверку и маркировку цепей
• Высокая плотность опрессовки гарантирует надёжное соединение даже при вибрациях

Ограничения применения

Не предназначена для работы с алюминиевыми проводами - возможна коррозия и потеря контакта. Не рекомендуется применять в условиях постоянного погружения в воду или высокой влажности без дополнительной герметизации. Не подходит для проводов сечением более 1,5 мм2 - при использовании больших проводов возникает риск плохой опрессовки и перегрева.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Оконцевание проводов питания в частотных преобразователях
• Соединение проводов с клеммами PLC-модулей
• Монтаж сигнальных линий в системах автоматизации станков
• Замена старых наконечников при модернизации электропроводки

Практические советы

• Перед опрессовкой удалите изоляцию с провода точно на длину втулки - 15,5 мм
• Выбирайте матрицу пресса, рассчитанную именно на 1,5 мм2 - слишком большая матрица приведёт к слабому соединению
• Проверьте качество опрессовки: после сжатия изоляция должна плотно прилегать к жиле, а металл не должен торчать
• При работе в условиях повышенной вибрации используйте наконечники с лужёным покрытием - они менее подвержены ослаблению контакта
• Артикул 71091 и серия NET-E от Navigator подходят для массового монтажа - упаковка на 100 штук экономит время закупок
