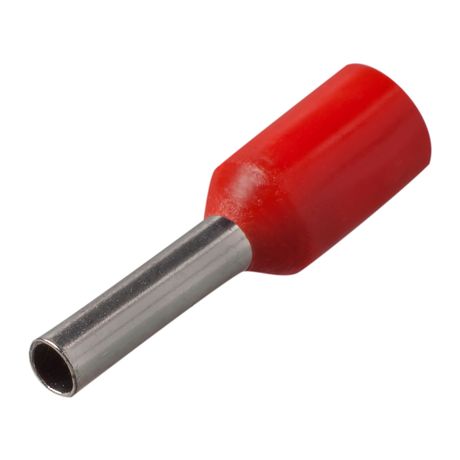

Наконечник кабельный НШвИ 1.5-8.2 красный Е1508 (100шт) - UGN10-D15-03-08 IEK

Наконечник кабельный НШВИ 1,5-8 красный (100 штук в упаковке) от IEK предназначен для надёжного соединения многожильных проводов с клеммами, обеспечивает прочный контакт и защищает жилы от механических повреждений. Артикул UGN10-D15-03-08 соответствует стандартным требованиям для электромонтажных работ в бытовых и промышленных сетях.

Назначение и область применения

Наконечник кабельный НШВИ 1,5-8 красный используется для оконцевания многожильных медных проводов сечением 1,5 мм2 перед установкой в винтовые клеммы, автоматические выключатели, контакторы и другие коммутационные устройства. Применяется в распределительных щитах, на станках, конвейерах, системах освещения и других объектах, где требуется надёжное и долговечное соединение. Красный цвет позволяет легко идентифицировать фазу или цепь при монтаже.

Технические характеристики

• Номинальное сечение проводника: 1,5 мм2
• Материал токоведущей части: медь, лужёная поверхность
• Материал изоляции: поливинилхлорид (PVC)
• Диаметр внутреннего отверстия: 1,7 мм - подходит для проводов до 1,5 мм2
• Диаметр наружный: 3,3 мм
• Длина втулки: 15,5 мм
• Форма фланца: трубчатая
• Цвет изоляции: красный
• Тип конструкции: стандартная, с изоляцией
• Срок службы: 5 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник НШВИ 1,5-8 совместим с большинством винтовых клемм, используемых в бытовых и промышленных электроустановках. Для монтажа необходимо:

• Зачистить конец провода на длину, равную длине втулки (15,5 мм)
• Вставить провод в наконечник до упора
• Обжать гильзу специальным пресс-клещами с матрицей для наконечников типа НШВИ
• Убедиться, что изоляция плотно прилегает к жиле, а металл не деформирован

Не допускается использование обычных плоскогубцев - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Наконечник изготовлен из лужёной меди, что снижает риск окисления и увеличивает срок службы контакта. Материал изоляции - PVC, устойчивый к воздействию температур до +70 C и влаге. Соответствует требованиям ГОСТ Р 50044.1–92 и международным нормам для наконечников типа НШВИ. Лужёное покрытие предотвращает коррозию даже в условиях повышенной влажности.

Преимущества

• Изоляция защищает открытую часть жилы, исключая случайные замыкания
• Лужёная медь обеспечивает стабильный токопроводящий контакт и устойчивость к коррозии
• Трубчатая форма фланца гарантирует равномерное распределение усилия при зажиме в клемме
• Красный цвет изоляции упрощает маркировку фазных проводов
• Опрессовка создаёт монолитный контакт, который не ослабевает со временем
• Упаковка содержит 100 штук - удобно для крупных проектов и постоянного использования

Ограничения применения

• Не предназначена для одножильных проводов - эффективна только с многожильными
• Работает при температуре до +70 C; при более высоких температурах возможна деформация PVC-изоляции
• Не рекомендуется использовать в условиях постоянного погружения в воду или агрессивных средах - хотя изоляция влагостойкая, она не является герметичной
• Подходит только для проводов сечением 1,5 мм2 - использование с другими сечениями приведёт к плохому контакту

Примеры использования

• Подключение проводов к клеммам автоматических выключателей в распределительном щите
• Монтаж силовых цепей на промышленных станках и конвейерах
• Соединение фазных проводов в осветительных щитах (красный цвет - стандарт для фазы)
• Установка в контакторы, реле и частотные преобразователи

Практические советы

• Перед монтажом проверьте соответствие сечения провода и наконечника - 1,5 мм2 требуют именно этого размера
• Используйте пресс-клещи с регулировкой усилия - переобжатие может повредить жилу, недостаточное - вызовет нагрев
• Храните наконечники в сухом месте - даже лужёная медь может окисляться при длительном контакте с влагой
• При работе в щитах с ограниченным пространством учтите внешний диаметр 3,3 мм - он влияет на компактность сборки
• Артикул UGN10-D15-03-08 - один из самых распространённых в линейке IEK; всегда сверяйте его при закупке
