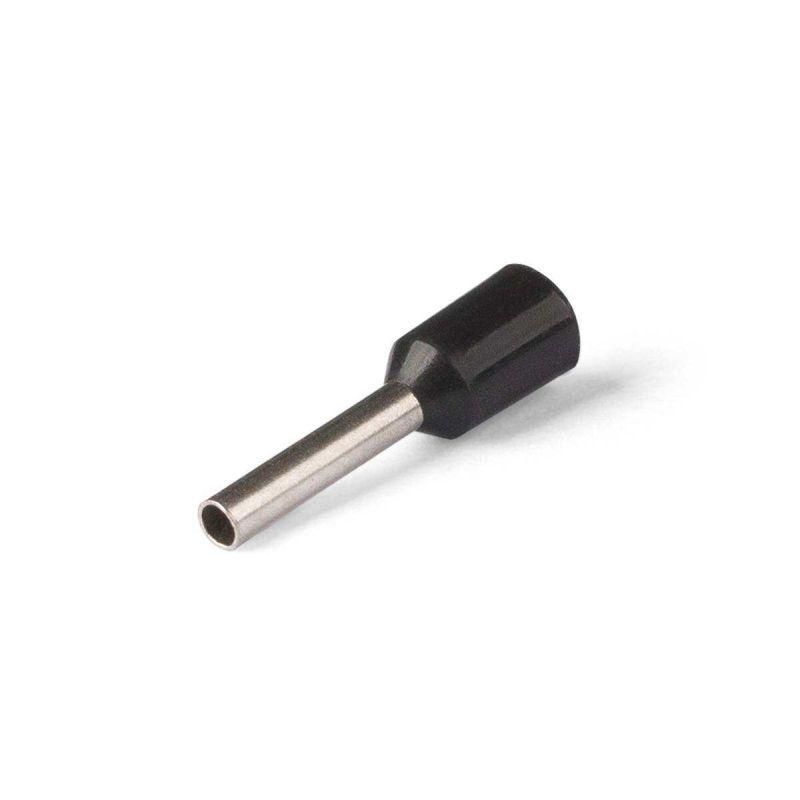

Наконечник штыревой втулочный изолированный НШВИ 1.5-10 (500 шт/упак) | 92304 КВТ

Наконечник штыревой втулочный изолированный НШВИ 1.5-10 от КВТ предназначен для надёжного соединения гибких многопроволочных медных проводов с клеммами, разъёмами и контактными группами. Благодаря изолированной конструкции и лужёной меди, этот наконечник исключает необходимость предварительного облуживания провода, ускоряет монтаж и повышает безопасность соединений. Артикул 92304 подходит для применений в электрооборудовании до 690 В.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ 1.5-10 используется для оконцевания гибких многопроволочных медных проводников сечением 1,5 мм2. Он преобразует мягкий многожильный провод в жёсткий металлический штырь, который легко вставляется в клеммы, разъёмы, автоматические выключатели и другие контакты. Применяется в распределительных щитах, пультах управления, станках, конвейерах, системах автоматизации и других устройствах, где требуется надёжное и долговечное соединение.

Технические характеристики

• Поперечное сечение провода: 1,5 мм2
• Длина втулки: 10 мм
• Материал втулки: медь марки М1 с электролитическим лужением
• Материал изоляции: полипропилен (PP), безгалогенный
• Рабочее напряжение: до 690 В
• Термостойкость изоляции: до 105 C
• Цвет изоляции: черный (соответствует DIN 46228-4)
• Тип конструкции: стандартная, с конической формой входа Easy Entry
• Обжим: выполняется на медной втулке, поверх изоляции

Совместимость и монтаж

Наконечник НШВИ 1.5-10 совместим с любыми клеммами, рассчитанными на штыревые соединения диаметром, соответствующим 1,5 мм2. Для установки требуется специальный обжимной инструмент с матрицей для наконечников типа НШВИ. Установка происходит в два этапа:

1. Зачищается изоляция провода на длину втулки (около 10 мм).
2. Провод вводится в втулку через коническую форму Easy Entry, затем обжимается инструментом - давление фиксирует провод внутри медной части, а изоляция остаётся целой.

Не допускается использование обычных клещей или плоскогубцев - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Изоляция выполнена из полипропилена, не содержащего галогенов - при возгорании не выделяет токсичных паров. Соответствует требованиям DIN 46228-4 по цветовой маркировке. Лужёное покрытие защищает медь от окисления, обеспечивает стабильный контакт даже во влажной среде. Температурный режим работы до 105 C позволяет использовать наконечник в условиях повышенной нагрузки.

Преимущества

• Устраняет необходимость ручного облуживания провода - экономит время и снижает риск брака.
• Коническая форма Easy Entry упрощает введение многожильного провода в втулку, особенно при работе в труднодоступных местах.
• Чёрный цвет изоляции соответствует международным стандартам - позволяет быстро идентифицировать сечение провода по цвету.
• Лужёная медь обеспечивает длительную стойкость к коррозии и лучший электрический контакт.
• Изолированная конструкция защищает от случайного замыкания на соседние элементы.

Ограничения применения

• Не предназначены для одножильных проводов - только для многопроволочных гибких медных.
• Не подходят для проводов сечением больше 1,5 мм2 - возможен перегрев и выход из строя.
• Не рекомендуются для постоянного погружения в воду или экстремально высоких температур выше 105 C.
• Не используются в цепях переменного тока свыше 690 В.

Примеры использования

• Подключение проводов к клеммам автоматических выключателей в распределительном щите.
• Соединение проводов с клеммами частотных преобразователей и контроллеров.
• Фиксация проводов на клеммах термореле, контакторов и реле времени.
• Монтаж в панелях управления станков, конвейеров, насосов и другого промышленного оборудования.

Практические советы

• Перед обжимом проверьте, чтобы все проволочки были полностью введены в втулку - ни одна не должна торчать.
• Выбирайте обжимной инструмент с точной матрицей под НШВИ 1,5–10; некорректный инструмент деформирует втулку и снижает надёжность.
• При использовании в вибрационных зонах (например, на станках) дополнительно закрепляйте провод хомутами, чтобы избежать механического напряжения на соединении.
• Проверяйте соответствие цвета изоляции сечению - чёрный всегда означает 1,5 мм2, это уменьшает вероятность ошибки при сборке.
• Артикул 92304 от КВТ - один из самых распространённых в России; запаситесь им при обслуживании большинства промышленных устройств.
