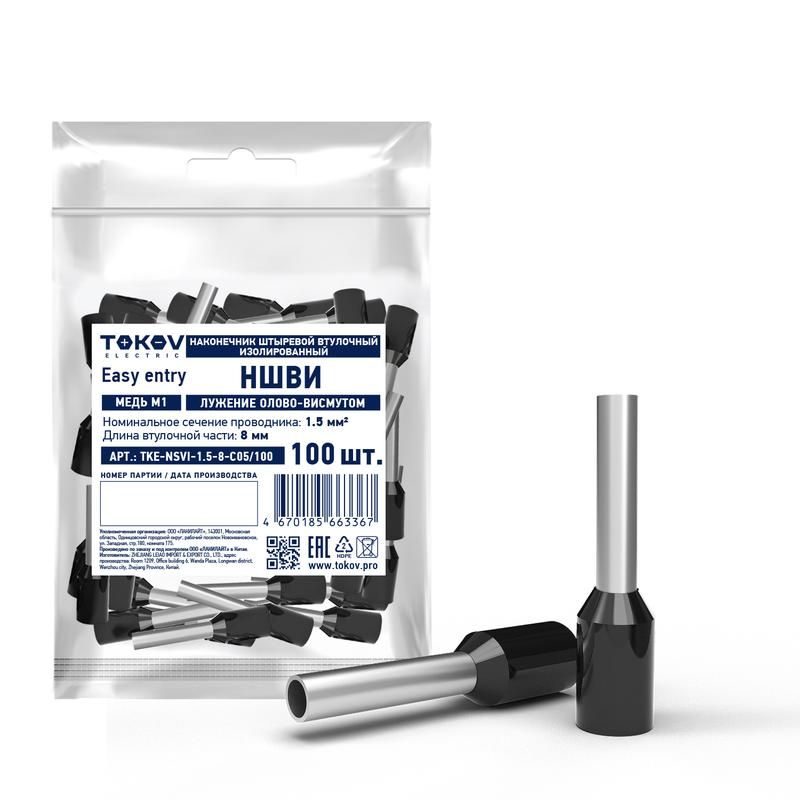

Наконечник штыревой втулочный изолированный НШВИ 1.5-8 TOKOV ELECTRIC TKE-NSVI-1.5-8-C05/100

Наконечник штыревой втулочный изолированный НШВИ 1.5-8 от TOKOV ELECTRIC - это надёжный соединительный элемент для медного провода сечением 1,5 мм2, предназначенный для быстрого и безопасного подключения к клеммам, разъёмам и контактным площадкам. Артикул tke-nsvi-1.5-8-c05/100 обеспечивает изоляцию и механическую прочность в одном компактном решении.

Назначение и область применения

Наконечник НШВИ 1.5-8 используется для оконцевания одножильных и многожильных медных проводов перед подключением к болтовым зажимам, клеммным колодкам, автоматическим выключателям и другим устройствам. Подходит для установки в распределительных щитах, на пультах управления, в силовой аппаратуре и оборудовании с частыми вибрациями. Благодаря изоляции, исключает риск случайного замыкания между соседними контактами.

Технические характеристики

• Номинальное сечение проводника: 1,5 мм2 - оптимально для токов до 16 А в нормальных условиях
• Длина втулки: 8 мм - достаточна для плотной фиксации в стандартных клеммах
• Материал втулки: медь - высокая электропроводность и устойчивость к нагреву
• Материал изоляции: полипропилен (PP) - термостойкий, химически инертный, не содержит галогенов
• Цвет изоляции: черный - стандартизирован для удобства идентификации
• Тип конструкции: стандартная - совместима с большинством инструментов для обжима
• Галогены: отсутствуют - безопасен при возгорании, соответствует требованиям экологичности

Совместимость и монтаж

Наконечник НШВИ 1.5-8 совместим с любыми инструментами для обжима, предназначенными для изолированных наконечников типа ШВИ. Обжим выполняется специальными клещами с матрицей под размер 1,5 мм2. Убедитесь, что обжим равномерный - втулка должна полностью охватить жилу без повреждений изоляции. Посадочный диаметр штыря рассчитан под стандартные клеммы с зажимом до 4–5 мм. Не используйте плоскогубцы или обычные кусачки - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Изоляция выполнена из полипропилена без галогенов, что снижает выделение токсичных веществ при перегреве или возгорании. Соответствует общепринятым требованиям безопасности для электроустановок в помещениях с повышенными требованиями к пожарной безопасности. Материал не поддерживает горение и не выделяет едких паров.

Преимущества

• Интегрированная изоляция защищает от пробоя и случайного касания
• Медная втулка обеспечивает минимальное переходное сопротивление
• Удобство монтажа - не требует дополнительной изоляции после обжима
• Экологичность - отсутствие галогенов делает продукт подходящим для современных систем
• Чёрный цвет изоляции позволяет легко отличать от других наконечников при обслуживании

Ограничения применения

Наконечник НШВИ 1.5-8 не предназначен для проводов сечением более 1,5 мм2 - при использовании больших жил возможен перегрев и выход из строя. Также не рекомендован для постоянного погружения в жидкости или работы в условиях агрессивных химических сред. Температурный режим ограничен материалом изоляции - максимальная рабочая температура +105 C. Не применяйте в цепях переменного тока выше 1000 В.

Примеры использования

• Подключение проводов к автоматическим выключателям в щитках
• Фиксация проводов на клеммах УЗО и дифференциальных автоматов
• Соединение проводки в панелях управления станков и конвейеров
• Монтаж в осветительных и силовых цепях промышленного оборудования

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину втулки - 8 мм
• Проверьте, чтобы все жилы были одинаково заполнены внутри втулки - не допускайте выпирающих прядей
• Обжимайте с усилием, указанным производителем инструмента - недостаточный обжим вызывает нагрев, избыточный - повреждает провод
• Артикул tke-nsvi-1.5-8-c05/100 выпускается в упаковке по 100 штук - экономично для массового монтажа
• Храните в сухом месте, избегайте воздействия прямых солнечных лучей - полипропилен со временем может стать хрупким
