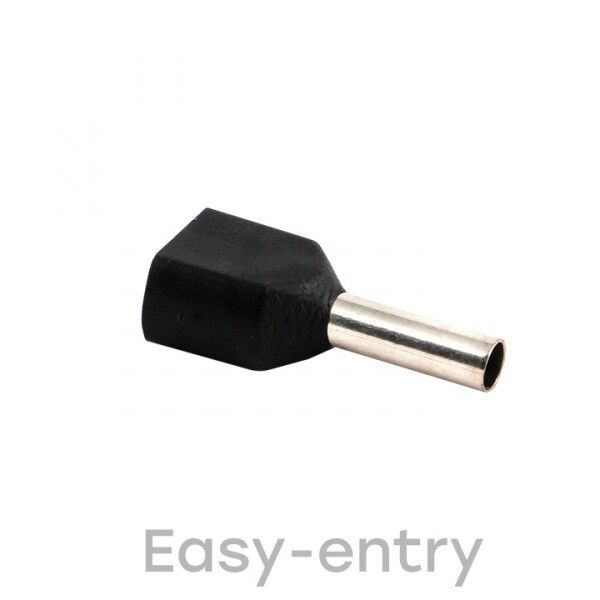

Наконечник штыревой втулочный изолированный НШвИ(2) 1,5-8 (50шт.) EKF PROxima | nhvi2-1.5-8

Наконечник штыревой втулочный изолированный НШвИ(2) 1,5-8 от EKF PROxima предназначен для надёжного оконцевания многопроволочных медных проводов сечением 1,5 мм2. Благодаря встроенной изоляции и лужёной меди, он исключает необходимость предварительного облуживания провода, ускоряя монтаж и повышая долговечность соединений.

Назначение и область применения

Наконечник НШвИ(2) 1,5-8 используется для оконцевания многопроволочных медных проводов типа ПВ-3, ПВС, КГ и аналогичных. Применяется в распределительных щитах, пультах управления, силовых цепях оборудования с напряжением до 690 В. Подходит для установки на автоматические выключатели, контакторы, клеммные колодки и другие устройства с штыревыми зажимами.

Технические характеристики

• Номинальное сечение провода: 1,5 мм2
• Тип конструкции: двойной втулочный (два канала для двух проводов)
• Материал контактной части: медь лужёная
• Покрытие: электролитическое лужение - снижает окисление и улучшает проводимость
• Материал изоляции: полипропилен (PP) - термостойкий, химически устойчивый
• Цвет изоляции: чёрный
• Длина втулки: 8 мм
• Наружный диаметр: 2,6 мм
• Внутренний диаметр: 2,3 мм
• Рабочий диапазон температур: от –40 C до +80 C
• Напряжение: до 690 В
• Срок гарантии: 84 месяца

Совместимость и монтаж

Наконечник НШвИ(2) 1,5-8 монтируется методом опрессовки специальным клещами с матрицей для втулочных наконечников. Не требует пайки или облуживания - изоляция уже встроена, а лужёная медная втулка обеспечивает надёжный контакт сразу после обжима. Учитывайте посадочный диаметр: внутренний канал рассчитан на многопроволочные провода сечением 1,5 мм2. Для однопроволочных проводов использовать нельзя - возможна потеря механической прочности.

Безопасность и стандарты

Наконечник соответствует требованиям к безопасности для электроустановок до 1000 В. Материал изоляции - полипропилен - не распространяет горение, но содержит галогены, что делает его менее подходящим для помещений с особыми требованиями к дымовой токсичности (например, метро, больницы). Гарантия 84 месяца подтверждает соответствие нормам долговечности.

Преимущества

• Устраняет этап облуживания провода - экономит время при массовом монтаже
• Интегрированная изоляция защищает от случайного контакта и перекоса при затяжке
• Лужёная медь снижает переходное сопротивление и продлевает срок службы контакта
• Двойная конструкция позволяет соединить два провода одного сечения в одном наконечнике - компактнее, чем два одиночных
• Стандартная форма фланца совместима с большинством штыревых клемм европейского стандарта

Ограничения применения

• Не применяется для однопроволочных (монолитных) проводов - риск разрушения жилы при опрессовке
• Не рекомендован для сред с высокими требованиями к низкой токсичности дыма (галогенный состав изоляции)
• Не предназначается для частых изгибов или мобильных соединений - не является гибким кабельным наконечником
• Не допускается использование с проводами сечением больше 1,5 мм2 - возможен выход из строя при нагреве

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите управления
• Завершение проводов от датчиков и кнопок в пульте станка
• Объединение двух проводов питания на одной клемме контактора
• Монтаж в системах конвейеров, насосных станций, HVAC-оборудовании

Практические советы

• Выбирайте клещи с матрицей, точно соответствующей типу НШвИ(2) - некорректный обжим вызывает плохой контакт или трещины в изоляции
• Перед монтажом проверьте, чтобы провод был плотно вставлен до упора - видно по границе изоляции
• Не используйте плоскогубцы вместо пресса - даже при усилии невозможно добиться равномерного обжима
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повредить лужённую поверхность
• Для серийного монтажа закупайте наборы по 50 штук - удобно для заполнения нескольких щитов
