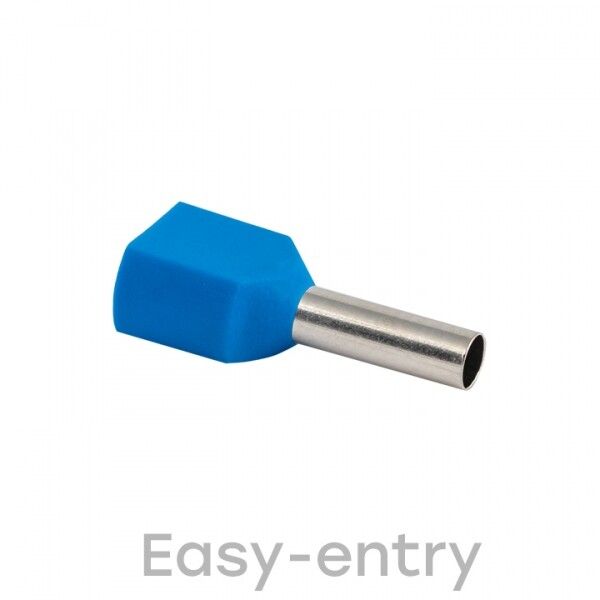

Наконечник штыревой втулочный изолированный НШвИ(2) 2,5-10 (50шт.) EKF PROxima | nhvi2-2.5-10

Наконечник штыревой втулочный изолированный НШвИ(2) 2,5-10 от EKF PROxima - это готовый к установке соединительный элемент для оконцевания многопроволочных медных проводов сечением 2,5 мм2. Благодаря встроенной изоляции и лужёной медной втулке, он исключает необходимость предварительного облуживания провода, ускоряя монтаж и повышая надёжность контакта. Применяется в распределительных щитах, пультах управления, силовой аппаратуре.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШвИ(2) 2,5-10 предназначен для оконцевания многопроволочных медных проводов типа ПВ-3, ПВС, КГ и аналогичных. Он используется там, где требуется прочное и долговечное соединение под болтовые зажимы - например, в автоматических выключателях, клеммных колодках, контакторах, частотных преобразователях и других устройствах внутри электрощитов.

Технические характеристики

• Сечение провода: 2,5 мм2 - подходит для токов до 20 А в нормальных условиях
• Номинальное напряжение: 690 В - безопасно для сетей переменного тока до 1000 В
• Материал втулки: медь луженая - обеспечивает хорошую проводимость и антикоррозийную стойкость
• Длина втулки: 10 мм - достаточна для надёжной опрессовки
• Диаметр втулки: внутренний 2,8 мм, внешний 3,3 мм - совместим с типовыми зажимами
• Изоляция: полипропилен (PP), синего цвета - защищает от случайного касания и перегрузок
• Температурный диапазон: от –40 C до +80 C - работает в холодных и нагретых помещениях
• Конструкция: двойной втулочный - позволяет одновременно соединить два провода одного сечения
• Покрытие: электролитическое лужение - снижает окисление и улучшает контакт
• Упаковка: 50 штук в блистере - удобно для хранения и расхода на объекте

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШвИ(2) 2,5-10 монтируется методом опрессовки специальным клещами с матрицей для втулочных наконечников. Не требует пайки или облуживания - достаточно зачистить провод на 10–12 мм, вставить в втулку и сжать клещами. Матрица должна соответствовать размеру 2,5 мм2 и форме «двойной втулки». Убедитесь, что провод полностью вошёл в втулку - видимый конец жилы после опрессовки не допускается. Готовый наконечник легко вставляется в клеммы с диаметром отверстия 3–4 мм.

Безопасность и стандарты

Наконечник штыревой втулочный изолированный НШвИ(2) 2,5-10 соответствует требованиям к изолированным соединениям для электротехнических устройств. Имеет гарантированный срок службы 84 месяца. Изоляция выполнена из полипропилена, который не поддерживает горение, но содержит галогены - не рекомендован для помещений с особыми требованиями к дымообразованию (например, метро, больницы). Соответствует принципам безопасности IEC 60947-7-1 и GOST R 50030.5.5.

Преимущества

• Заменяет операцию облуживания - экономит время и исключает риск перегрева провода при пайке
• Интегрированная изоляция - не нуждается в дополнительной термоусадке или изоленте
• Лужёная медная втулка - устойчив к окислению, сохраняет низкое переходное сопротивление
• Двойная втулка - позволяет соединить два провода в одной точке, уменьшая количество клемм
• Стандартный синий цвет - визуально отличается от других сечений, снижает вероятность ошибки при сборке

Ограничения применения

• Не применяется для однопроволочных (монолитных) проводов - предназначены только для многопроволочных
• Не рассчитан на постоянное погружение в воду - IP-защита не указана, не использовать в сырых средах без корпуса
• Не подходит для алюминиевых проводов - материал втулки и изоляции адаптирован только под медь
• Галогенное покрытие изоляции делает его непригодным для закрытых систем с высокими требованиями к токсичности дыма
• Не следует применять при температурах выше +80 C - возможна деформация полипропиленовой изоляции

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите этажа
• Оконцевание проводов от датчиков и кнопок в пульте управления станком
• Соединение двух проводов от одного выхода частотного преобразователя
• Монтаж цепей управления в теплицах, холодильных камерах - благодаря широкому температурному диапазону

Практические советы

• Перед опрессовкой проверьте, чтобы провод был хорошо зачищен - лишние волоски могут мешать плотному контакту
• Используйте клещи с регулировкой усилия - переопрессовка может повредить изоляцию, недостаточное давление - вызовет плохой контакт
• После монтажа потяните за провод - если наконечник не сдвигается, соединение надёжное
• Для работы в условиях повышенной влажности лучше выбирать модели с герметичными клеммами - этот наконечник не имеет защиты от попадания влаги
• Храните в сухом месте - даже лужёная медь может окисляться при длительном воздействии влаги
