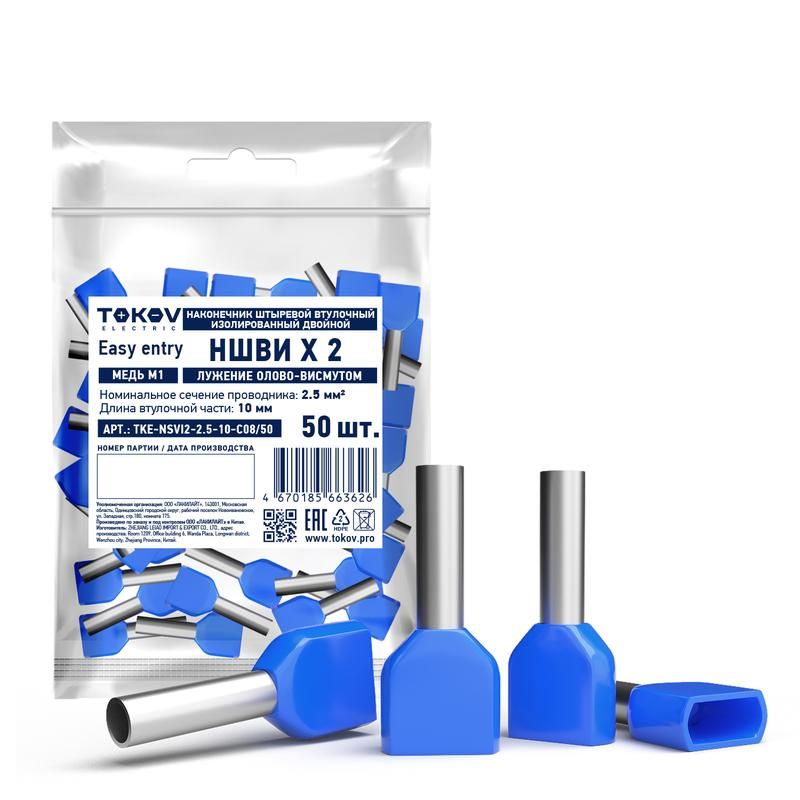

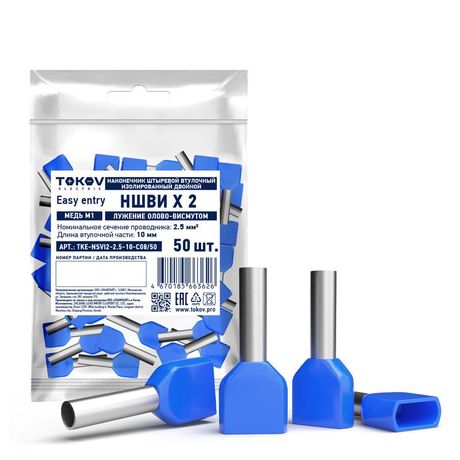

Наконечник штыревой втулочный изолированный двойн. НШВИ(2) 2.5-10 TOKOV ELECTRIC TKE-NSVI2-2.5-10-C08/50

Наконечник штыревой втулочный изолированный двойной НШВИ(2) 2.5-10 от TOKOV ELECTRIC предназначен для надёжного соединения двух одножильных медных проводов сечением 2,5 мм2 с штыревыми клеммами. Артикул tke-nsvi2-2.5-10-c08/50 обеспечивает безопасную и долговечную коммутацию в условиях повышенной влажности и вибраций.

Назначение и область применения

Этот наконечник используется для создания прочного и изолированного соединения между двумя проводами и контактными элементами - например, в клеммных колодках, автоматических выключателях, контакторах или распределительных щитах. Подходит для стационарной установки в электрооборудовании, где требуется исключение открытых токоведущих частей и повышение безопасности обслуживания.

Технические характеристики

• Тип: двойной втулочный наконечник - позволяет зажать два провода в одной гильзе
• Номинальное сечение проводника: 2,5 мм2 - рассчитан на один или два одножильных провода такого же сечения
• Материал гильзы: медь - обеспечивает высокую электропроводность и устойчивость к нагреву
• Длина втулки: 10 мм - оптимальная глубина для надёжного обжима стандартным инструментом
• Материал изоляции: полипропилен (PP) - устойчив к механическим нагрузкам, химически инертен, не выделяет токсичных веществ при перегреве
• Цвет изоляции: синий - соответствует стандартному цветовому коду для нулевых проводников (N) в соответствии с ГОСТ Р 50462
• Безгалогенный материал - не образует едких газов при возгорании, подходит для помещений с людьми и чувствительным оборудованием

Совместимость и монтаж

Наконечник совместим с любыми штыревыми клеммами, имеющими диаметр отверстия до 4,8 мм. Для монтажа требуются специальные обжимные клещи с матрицей для двойных втулок типа НШВИ(2). Обжим должен выполняться равномерно - чтобы гильза плотно охватила оба провода без повреждения жил. После обжима изоляция должна полностью закрывать место соединения, не допуская оголённых участков меди. Посадочный диаметр гильзы соответствует стандарту DIN 46228.

Безопасность и стандарты

Изоляция выполнена из безгалогенного полипропилена, что соответствует требованиям RoHS и снижает риск образования ядовитых паров при температурном воздействии. Цветовая маркировка (синий) соответствует нормам IEC 60446 и ГОСТ Р 50462 для обозначения нулевого проводника. Продукт сертифицирован в рамках системы качества производителя TOKOV ELECTRIC.

Преимущества

• Два провода в одном наконечнике - экономят место в клеммах и уменьшают количество компонентов
• Усиленная изоляция предотвращает случайные замыкания и поражение током
• Высокая термостойкость материала PP - работает при температурах от –40C до +105C
• Гальванопластика поверхности меди защищает от окисления и увеличивает срок службы

Ограничения применения

• Не предназначены для многожильных проводов - возможен разрыв жил при обжиме
• Не рекомендованы для мобильных или часто изгибаемых кабельных сборок - изоляция может треснуть при постоянной деформации
• Запрещено использовать с проводами большего сечения - это вызывает плохой обжим и перегрев
• Не подходят для цепей переменного тока выше 1000 В - максимальный класс защиты ограничен конструкцией

Примеры использования

• Подключение нулевой шины в распределительном щите - два провода от разных групп освещения в одну клемму
• Соединение входного и выходного нулей в УЗО или дифференциальном автомата
• Фиксация проводов в клеммниках станков, конвейеров, систем управления
• Объединение проводов в слаботочных цепях (например, сигнализация, датчики)

Практические советы

• Перед обжимом проверьте, что оба провода полностью вошли в гильзу - не должно быть торчащих жил
• Используйте только инструмент с правильной матрицей - для НШВИ(2) нужна матрица с двойной канавкой
• После монтажа потяните за провода - соединение не должно расходиться
• При использовании в помещениях с высокой влажностью (бассейны, холодильники) убедитесь, что клеммы герметизированы дополнительно
• Артикул tke-nsvi2-2.5-10-c08/50 выпускается в упаковке по 50 штук - удобно для массового монтажа
