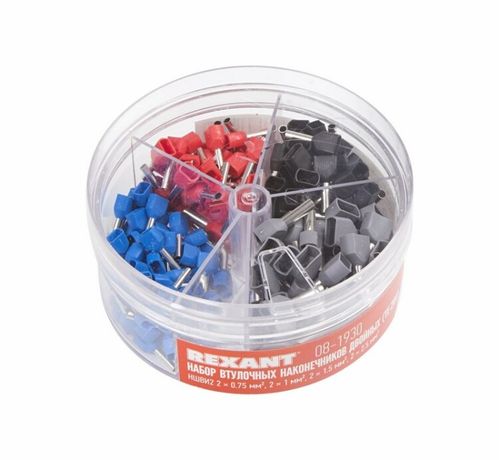

Набор втулочных наконечников двойных НШВИ2 (2х0.75кв.мм; 2х1кв.мм; 2х1.5кв.мм; 2х2.5кв.мм) в боксе (ТE-200) Rexant 08-1930 MEET

Набор втулочных наконечников двойных НШВИ2 (ТE-200) от REXANT - это готовый комплект для быстрого и надёжного соединения двух многожильных медных проводов одного сечения. Подходит для монтажа в распределительных щитах, пультах управления, силовой аппаратуре и бытовых устройствах.

Назначение и область применения

Набор втулочных наконечников двойных НШВИ2 (ТE-200) используется для создания прочного и долговечного соединения между двумя проводами без скрутки или облуживания. Каждый наконечник позволяет зажать два провода одинакового сечения внутри одной латунной втулки, после чего они обжимаются пресс-клещами. Это особенно эффективно при подключении к клеммам автоматических выключателей, УЗО, шинок, контакторов и других устройств, где требуется подключение двух проводов к одной точке.

Подходит для электромонтажа в жилых домах, офисах, промышленном оборудовании, системах освещения, конвейерах и станках с частым обслуживанием.

Технические характеристики

• Тип наконечника: трубчатый, двойной (два провода в одном корпусе)
• Материал втулки: латунь с лужёным покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Способ монтажа: обжимной
• Рассчитанные сечения проводов: 2×0,75 мм2, 2×1 мм2, 2×1,5 мм2, 2×2,5 мм2
• Температурный режим работы: от –10 C до +75 C
• Изоляция: да, герметичная, предохраняет от влаги и механических повреждений
• Форма фланца: трубчатая
• Длина втулки: не указана - не влияет на функциональность, так как обжим происходит по всей длине контактной части

Совместимость и монтаж

Наконечники НШВИ2 (ТE-200) совместимы с любыми обжимными клещами, поддерживающими типовые матрицы для двойных втулок. Рекомендуются следующие модели:

• HT-864 (арт. 12-3202, 12-3202-4)
• HT-866 (арт. 12-3205)
• HT-864 (арт. 12-3106)
• HT-301E (арт. 12-3113, 12-3114, 12-3013, 12-3013-4)

Перед обжимом необходимо зачистить изоляцию с обоих проводов на длину, равную глубине втулки. Жилы вставляются в втулку до упора - коническая ПВХ-манжета облегчает введение многожильных проводов. Обжим выполняют одним движением, контролируя плотность сдавливания: металл должен полностью охватить провода без видимых трещин или перекосов.

Безопасность и стандарты

Наконечники соответствуют требованиям к изолированным соединениям для электротехнических установок. Лужёное покрытие снижает риск окисления латуни, продлевает срок службы соединения и улучшает токопроводящую способность. Применение ПВХ-изоляции обеспечивает безопасность при работе под напряжением до 1000 В переменного тока.

Преимущества

• Устраняет необходимость вручную скручивать или облуживать провода - экономит время и исключает человеческий фактор
• Двойная конструкция позволяет подключить два провода к одной клемме без переходников
• Лужёная латунь устойчива к коррозии даже во влажной среде
• ПВХ-манжета защищает место соединения от попадания влаги, пыли и случайного задевания
• Яркая цветовая маркировка (синий, красный, черный, серый) ускоряет поиск нужного размера

Ограничения применения

• Не предназначены для одножильных проводов - работают только с многожильными медными
• Не подходят для высокочастотных цепей или импульсных нагрузок - используются в сетях постоянного и переменного тока 50/60 Гц
• Не рекомендованы для открытого монтажа вне щита или корпуса - изоляция ПВХ не предназначена для длительного UV-облучения или экстремальных температур выше +75 C
• Обжим требует профессионального инструмента - ручное сжатие плоскогубцами недопустимо

Примеры использования

• Подключение входного кабеля и выходного кабеля к одному автоматическому выключателю в распределительном щите
• Соединение двух фазных проводов от разных групп освещения на общей шине
• Присоединение пары проводов к клеммнику УЗО или дифференциальному автомату
• Монтаж сигнальных цепей в пульте управления станком, когда два датчика подключаются к одному входу

Практические советы

• Выбирайте наконечник по сечению именно провода, а не по калибру клеммы - важно, чтобы провода свободно помещались в втулку перед обжимом
• Проверьте, что оба провода имеют одинаковое сечение - смешивание сечений в одном наконечнике нарушает механическую и электрическую целостность
• Храните набор втулочных наконечников двойных НШВИ2 (ТE-200) в оригинальном боксе - он защищает от потери и загрязнения, а прозрачная крышка позволяет сразу найти нужный размер
• После обжима проверяйте качество соединения: провода не должны выпадать при легком рывке, а изоляция не должна быть повреждена
• Не используйте старые или деформированные клещи - некачественный обжим вызывает нагрев и отказ соединения
