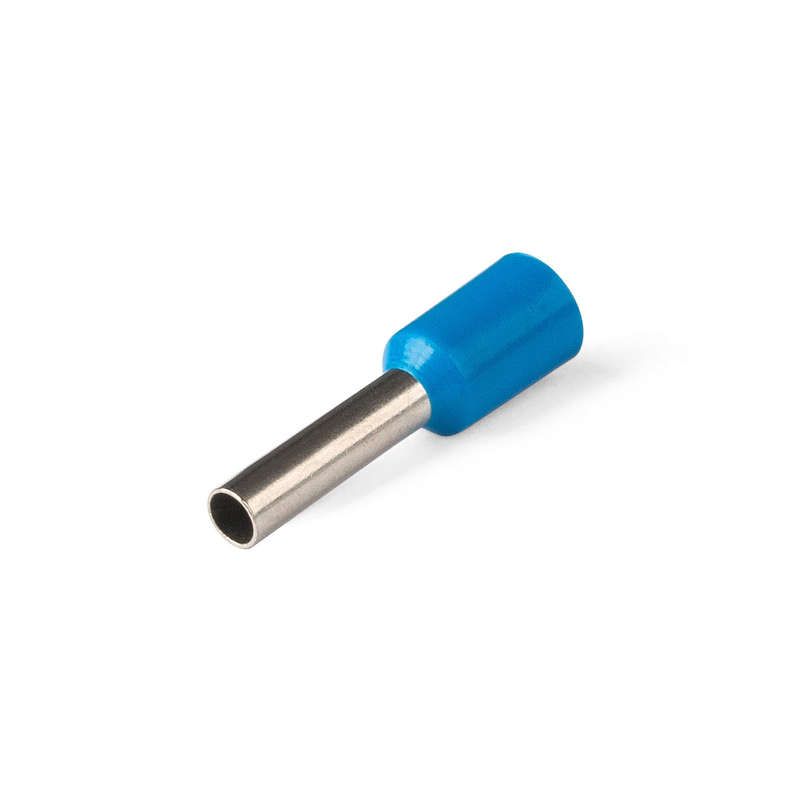

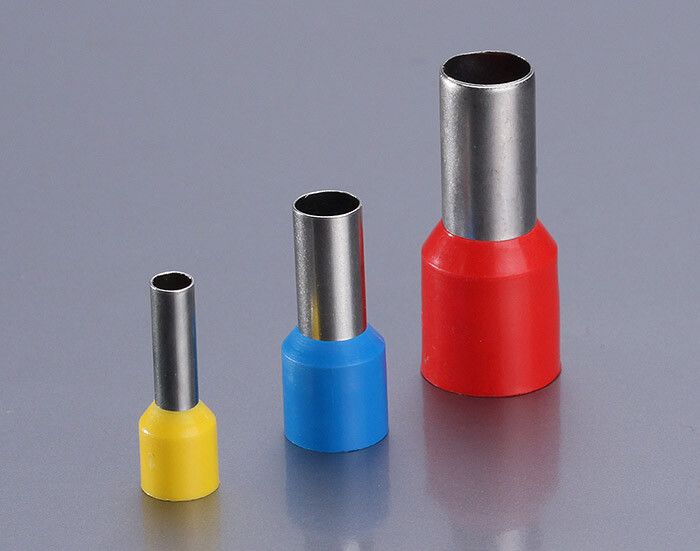

Наконечник штыревой втулочный изолированный НШВИ 2.5-12 - 79444 КВТ

Наконечник штыревой втулочный изолированный НШВИ 2.5-12 от КВТ предназначен для надёжного оконцевания многожильных медных проводов сечением 2,5 мм2. Благодаря изолированной конструкции и лужёной меди он обеспечивает безопасное соединение с клеммами без необходимости предварительного облуживания провода.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ 2.5-12 используется для преобразования гибких многопроволочных проводов в жёсткий штыревой контакт, совместимый с болтовыми зажимами, клеммными колодками и автоматическими выключателями. Применяется в распределительных щитах, пультах управления, силовых цепях оборудования и системах автоматизации. Подходит для работы в условиях повышенной влажности и вибраций благодаря защищённой изоляции.

Технические характеристики

• Сечение провода: 2,5 мм2 - оптимально для токов до 20 А в нормальных условиях
• Длина втулки: 12 мм - достаточна для прочной опрессовки
• Внутренний диаметр: 2,3 мм - точно соответствует сечению 2,5 мм2
• Наружный диаметр: 2,6 мм - позволяет легко установить в стандартные клеммы
• Материал втулки: медь марки М1 - высокая проводимость и механическая прочность
• Покрытие: электролитическое лужение - улучшает контакт, препятствует окислению
• Изоляция: полипропилен (PP) - не содержит галогенов, устойчив к перегреву
• Рабочая температура: от –10 C до +75 C
• Температурная стойкость изоляции: до +105 C
• Номинальное напряжение: 0,69 кВ (690 В)
• Цвет изоляции: синий - соответствует стандарту DIN 46228-4 для сечения 2,5 мм2
• Форма фланца: трубчатая - классический дизайн для универсального применения
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШВИ 2.5-12 монтируется исключительно методом опрессовки специальным клещами. Убедитесь, что матрица клещей соответствует размеру втулки - 12 мм. Обжим выполняется по всей длине медной части, включая изоляционный буртик. Не допускается использование плоскогубцев или других инструментов - это повредит контакт и изоляцию. Изоляция не снимается перед монтажом: она служит защитой от случайного контакта и указывает на правильное сечение.

Безопасность и стандарты

Изоляция выполнена из безгалогенного полипропилена - при возгорании не выделяет токсичных газов. Соответствует требованиям безопасности для электроустановок до 1000 В. Цветовая маркировка по DIN 46228-4 гарантирует быстрое распознавание сечения провода даже в плотном щите. Сертифицирован по ТУ 3424-001-59861269-2004, что подтверждает соответствие российским требованиям к качеству.

Преимущества

• Не требует предварительного облуживания провода - экономит время при монтаже
• Защитная изоляция снижает риск замыкания между соседними клеммами
• Лужёная медь уменьшает переходное сопротивление и продлевает срок службы контакта
• Коническая форма входа (Easy Entry) облегчает введение многожильного провода в втулку
• Цветовая маркировка ускоряет проверку и обслуживание
• Высокая термостойкость изоляции (+105 C) обеспечивает работу в нагреваемых средах

Ограничения применения

• Не предназначены для одножильных проводов - возможен плохой контакт из-за недостаточной площади соприкосновения
• Запрещено использовать с алюминиевыми проводами - материал втулки (медь) несовместим с алюминием
• Не рекомендовано применение при температурах ниже –10 C - изоляция становится хрупкой
• Не подходят для частых демонтажей - после нескольких разборок контакт может ослабнуть
• Не следует применять в условиях постоянного погружения в воду - IP-класс не указан, изоляция не герметична

Примеры использования

• Подключение проводов к клеммным колодкам в распределительных щитах ЖКХ
• Соединение проводов питания с автоматами и УЗО в бытовых и промышленных щитках
• Оконцевание проводов в пультах управления станков, конвейеров, насосов
• Монтаж в системах освещения с частыми включениями/выключениями
• Электрооборудование в помещениях с повышенной влажностью - кафе, прачечные, холодильные камеры

Практические советы

• Перед опрессовкой удалите изоляцию с провода на длину втулки - 12 мм - не больше, чтобы избежать выхода жил за пределы втулки
• Выбирайте клещи с регулировкой усилия - переобжим разрушает втулку, слабый обжим вызывает нагрев
• Проверьте качество обжима: провод не должен свободно двигаться внутри втулки
• При сборке щита используйте цветовую маркировку: синий = 2,5 мм2 - так проще найти нужный провод
• Храните наконечники в сухом месте - длительное воздействие влаги может снизить эффективность лужения
• Для больших партий закупайте сразу несколько цветов - это упрощает идентификацию сечений в одном щите
