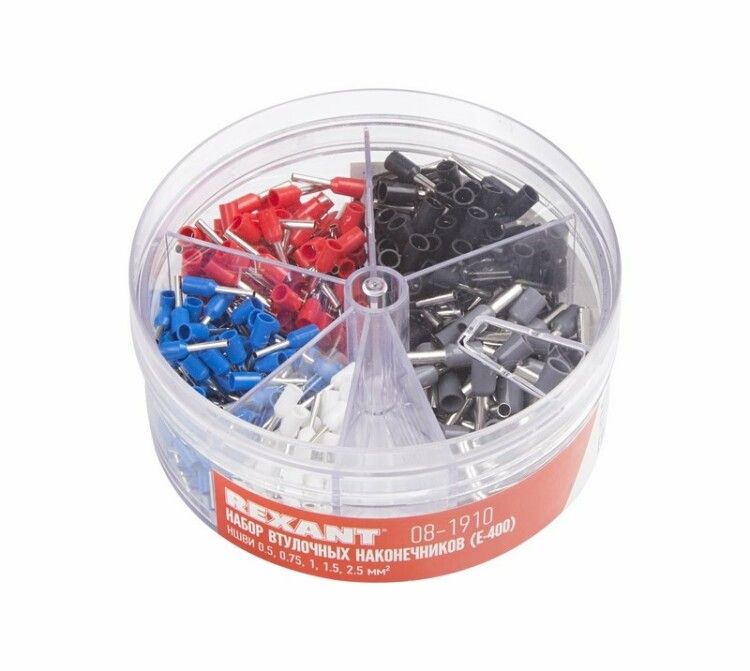

Набор втулочных наконечников НШВИ (0.5 кв мм, 0.75 1 1.5 2.5 мм) в боксе (E-, REXANT - 08-1910 MEET

Набор втулочных наконечников НШВИ (0.5 мм2, 0.75 мм2, 1 мм2, 1.5 мм2, 2.5 мм2) в боксе (E-400) от REXANT - это готовый комплект для надёжного обжима многожильных медных проводов без необходимости лужения или скрутки. Подходит для монтажа в распределительных щитах, на оборудовании и в электросетях с напряжением до 1000 В.

Назначение и область применения

Набор втулочных наконечников НШВИ (0.5 мм2, 0.75 мм2, 1 мм2, 1.5 мм2, 2.5 мм2) в боксе (E-400) используется для создания прочных и долговечных соединений между многожильными медными проводами и контактами оборудования - клеммами, автоматическими выключателями, контакторами, зажимами и т.д. Применяется в промышленном монтаже, энергетике, системах автоматизации, бытовых электрощитах и при обслуживании электроники.

Технические характеристики

• Тип наконечников: трубчатые, изолированные
• Материал втулки: латунь с лужёным покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Способ монтажа: обжим пресс-клещами
• Форма фланца: трубчатая
• Рабочий температурный диапазон: от –10 C до +75 C
• Сечения проводов в наборе:
  • 0.5 мм2 - 50 шт.
  • 0.75 мм2 - 100 шт.
  • 1 мм2 - 100 шт.
  • 1.5 мм2 - 100 шт.
  • 2.5 мм2 - 50 шт.
• Габариты упаковки: пластиковый бокс с прозрачными секциями

Совместимость и монтаж

Наконечники НШВИ (0.5 мм2, 0.75 мм2, 1 мм2, 1.5 мм2, 2.5 мм2) в боксе (E-400) совместимы с любыми обжимными клещами, поддерживающими стандартные матрицы для трубчатых изолированных наконечников. Рекомендуются следующие модели:

• HT-864 (артикулы 12-3202, 12-3202-4)
• HT-866 (артикул 12-3205)
• HT-864 (артикул 12-3106)
• HT-301E (артикулы 12-3113, 12-3114, 12-3013, 12-3013-4)

Перед обжимом необходимо зачистить конец провода на длину, равную глубине втулки. Манжета из ПВХ позволяет легко ввести многожильный провод внутрь втулки. Обжим выполняют в два этапа: первый - на участке изоляции, второй - на металлической части. Это гарантирует герметичность и механическую прочность соединения.

Безопасность и стандарты

Наконечники НШВИ (0.5 мм2, 0.75 мм2, 1 мм2, 1.5 мм2, 2.5 мм2) в боксе (E-400) соответствуют требованиям к изолированным соединениям для сетей переменного тока до 1000 В. Лужёное покрытие предотвращает окисление латуни, снижает переходное сопротивление и увеличивает срок службы соединения. Изоляция из ПВХ обеспечивает защиту от случайного контакта с другими элементами цепи.

Преимущества

• Устраняет необходимость ручного лужения проводов - экономит время и исключает риск перегрева жил.
• Лужёное покрытие повышает надёжность контакта и устойчивость к коррозии.
• Пластиковая изоляция защищает от влаги, пыли и механических повреждений.
• Коническая манжета облегчает введение многожильного провода в втулку.
• Прозрачный бокс с разделёнными секциями позволяет быстро найти нужный размер и контролировать запас.

Ограничения применения

• Не предназначены для одножильных проводов - используются только с многожильными медными жилами.
• Не подходят для высоких температур выше +75 C - возможна деформация ПВХ-изоляции.
• Требуется использование специальных обжимных клещей - нельзя затягивать гаечными ключами или плоскогубцами.
• Не рекомендованы для постоянного погружения в воду или работы в условиях повышенной влажности без дополнительной защиты.

Примеры использования

• Подключение проводов к автоматическим выключателям в квартирном щите.
• Монтаж кабелей на контакторах и тепловых реле в промышленных пультах управления.
• Заводка проводов в клеммы частотных преобразователей и PLC-устройств.
• Сборка силовых цепей на станках, конвейерах и насосных установках.

Практические советы

• Выбирайте наконечник строго по сечению провода - переходить на больший размер можно только при наличии свободного места в клемме.
• Проверьте, чтобы все жилы полностью вошли в втулку перед обжимом - выпирающие провода снижают надёжность соединения.
• При работе в холоде (+5 C и ниже) согрейте наконечники в помещении - ПВХ становится хрупким при низких температурах.
• Храните набор втулочных наконечников НШВИ (0.5 мм2, 0.75 мм2, 1 мм2, 1.5 мм2, 2.5 мм2) в боксе (E-400) в сухом месте - даже лужёное покрытие не защищает от длительного воздействия влаги.
• Для массового монтажа используйте автоматические обжимные устройства - они повысят скорость и единообразие соединений.
